单级齿轮箱配液压马达传动组件设计

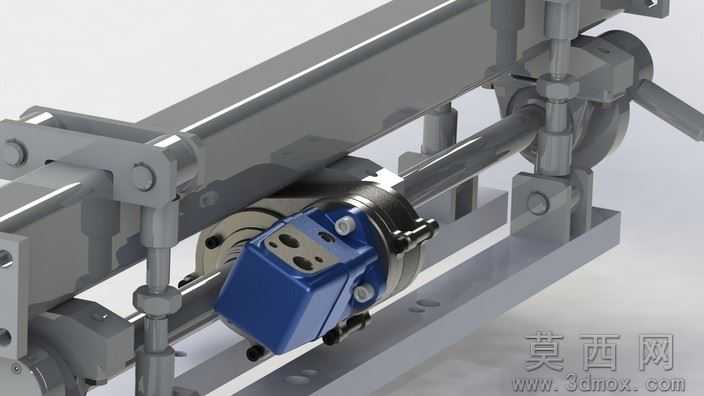

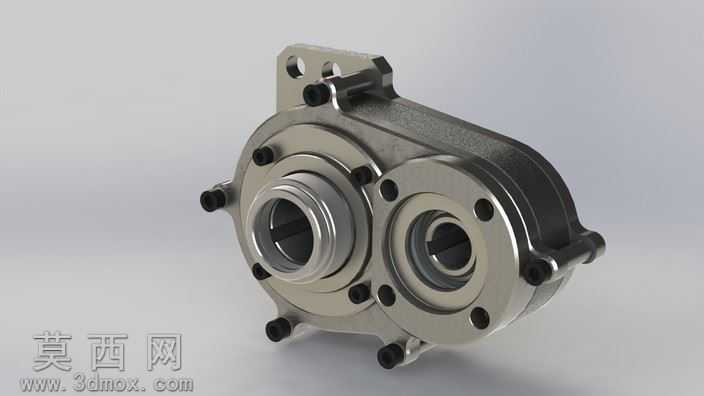

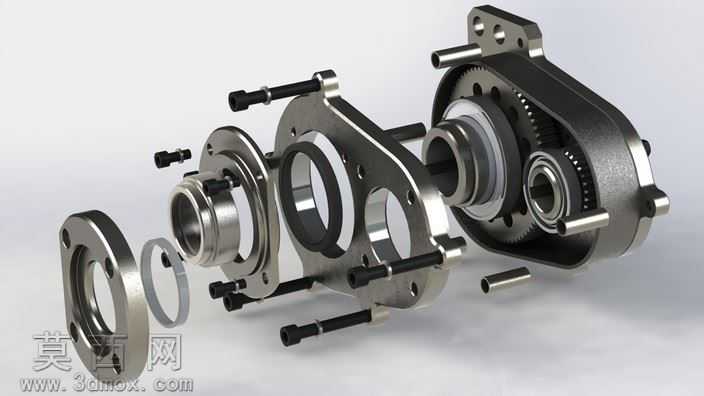

该作品为单级齿轮箱与液压马达配套的传动组件三维建模设计，整体建模过程严格遵循机械传动设计的尺寸规范与装配逻辑，在三维建模环境中先完成各核心零件的参数化绘制，再按照实际装配约束完成整体组合。建模阶段针对齿轮箱的分体式壳体做了精细化结构处理，壳体上的安装定位孔、轴承安装位、螺栓连接沉孔均按照实际加工公差要求绘制，孔位的同轴度、端面的平面度约束均在建模中通过基准面、基准轴的参照设定来保证，避免后续装配出现干涉问题。箱体内置的单级齿轮传动副，齿形参数按照传动比要求做了参数化设定，齿面的渐开线轮廓通过方程式驱动生成，保证齿形啮合的精度符合传动要求。与齿轮箱对接的液压马达连接法兰做了适配性结构设计，法兰端面的密封槽、定位止口均按照液压元件的通用连接标准绘制，保证液压马达输出轴与齿轮箱输入轴的同轴对接。渲染阶段针对不同零件赋予了贴合实际工业产品的材质，壳体部分采用铸钢哑光材质，表面添加了细微的铸造纹理与氧化质感，还原铸件的真实外观；轴承外圈、连接螺栓、输入输出轴的外露金属面采用抛光不锈钢材质，添加了适度的环境反射效果，突出金属机加工面的光洁质感；密封件部分采用丁腈橡胶的哑光黑材质，与金属部件形成明确的材质区分。整体装配结构紧凑，输入轴与输出轴呈平行布置，单级齿轮传动结构在保证传动效率的同时缩小了整体体积，壳体外侧的安装支耳预留了设备安装固定孔位，可直接适配各类需要液压动力输入的工业设备安装场景。设计过程中重点考量了传动部件的受力合理性，壳体的壁厚、螺栓的排布位置均围绕齿轮啮合的受力点做了强化设计，避免传动过程中壳体出现形变影响传动精度，同时在轴承安装位预留了润滑密封结构的安装空间，保证组件长期运行的可靠性。
