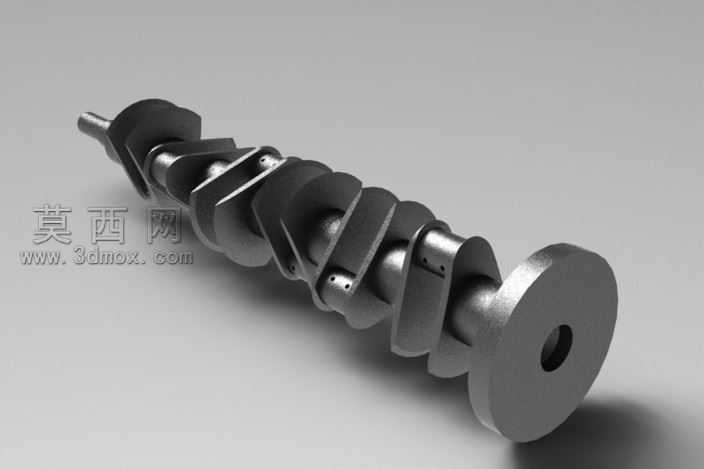

多缸发动机曲柄轴高精度三维建模作品

本作品为多缸发动机配套曲柄轴的三维参数化建模成果，建模过程严格遵循内燃机曲柄连杆机构的设计规范，先通过草图绘制完成各主轴颈、连杆轴颈的截面轮廓定义，以同轴度、圆跳动等形位公差要求为约束完成各段轴体的基础特征搭建，再依次完成曲柄臂的曲面过渡、平衡配重块的轮廓切削、润滑油道的孔位阵列、端部连接法兰的安装孔布设等细节特征构建，全程保证各轴段的同轴度误差控制在设计允许范围内，连杆轴颈与主轴颈的偏心距严格匹配对应发动机的冲程参数。建模完成后对模型进行了真实感渲染处理，为轴体赋予了经过调质处理的合金结构钢材质，调整材质参数还原出金属表面经过精磨加工后的细腻哑光金属质感，添加了柔和的环境漫反射光照与定向主光源，突出曲柄轴各轴段的圆柱面轮廓、曲柄臂的曲面过渡形态以及配重块的切削面细节，通过软阴影效果增强模型的空间立体感，让整体呈现效果贴近真实机加工成品的视觉状态。结构设计上充分还原了量产曲柄轴的功能细节：各连杆轴颈按照对应缸数的点火间隔角完成周向角度排布，保证发动机工作时的动平衡性能；曲柄臂与轴颈的衔接处做了圆角过渡处理，对应实际加工中的应力释放结构，降低轴体工作时的应力集中风险；贯通式润滑油道的孔位完全对齐各轴颈的润滑点位，还原实际产品的润滑油路走向；端部法兰的螺栓孔位、定位销孔均按照标准安装尺寸设计，可直接用于后续的虚拟装配仿真。整个建模过程采用全参数化的特征构建逻辑，所有尺寸参数均可根据不同排量、不同缸数的发动机设计需求进行快速调整，修改偏心距、轴颈直径、曲柄臂厚度等参数即可快速生成适配不同机型的曲柄轴模型，可用于内燃机原理教学演示、发动机虚拟装配实训、零部件有限元分析前处理等场景，模型的几何精度完全满足工程仿真、装配干涉检查等专业使用需求，各特征之间的父子关系清晰，无冗余几何元素，也不存在破面、重叠面等建模缺陷，可直接导入各类CAE仿真软件、虚拟装配平台进行后续的工程应用。
