内燃机传动用紫色连杆三维结构设计

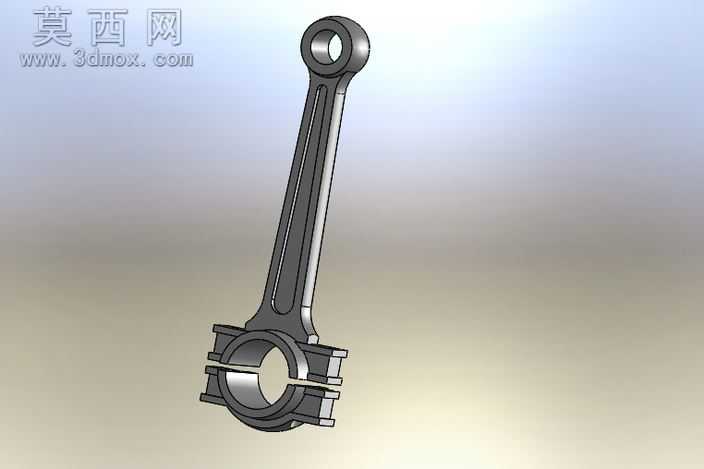

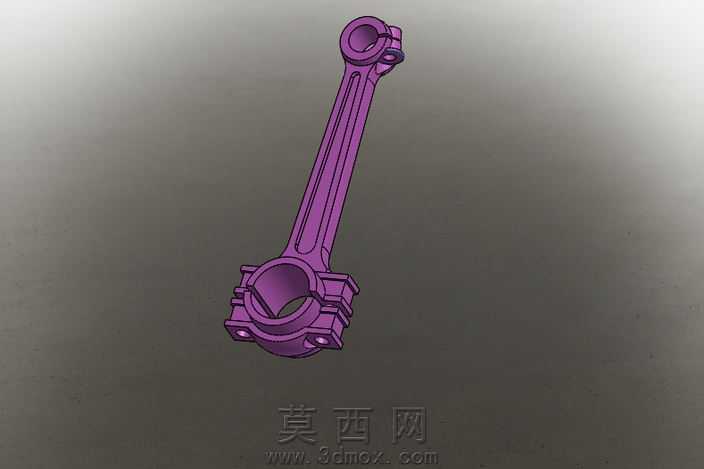

本作品为内燃机核心传动部件连杆的三维建模设计，建模阶段依托参数化设计逻辑完成全尺寸构建，首先梳理连杆的功能需求：作为连接活塞与曲柄的核心传力构件，需要承受交变的燃气爆发压力与往复惯性力，因此建模过程中严格遵循力学承载逻辑进行结构排布。整体模型分为小头端、杆身、大头端三个核心功能区段，小头端设计为带贯通衬套安装孔的环形结构，孔位边缘做了圆角过渡处理，避免应力集中，环形外侧设置有定位凸台结构，用于安装时的轴向定位；杆身采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低构件自重，减少往复运动过程中的惯性载荷，杆身表面做了等强度过渡处理，从小头端到大头端的截面变化顺滑无突变，避免应力突变引发的疲劳失效；大头端采用分体式结构设计，拆分面设置有定位止口与螺栓安装凸台，凸台上预留有精准的螺栓过孔与定位销孔，用于连杆盖与杆身的精准装配，大头端内侧预留有轴瓦安装位，边缘同样做了卸荷圆角处理，降低轴瓦装配与工作过程中的应力集中。材质渲染阶段选用了金属质感的紫色漆面材质，通过调整材质的粗糙度、金属度参数，模拟出工业机械构件表面的喷涂质感，同时在结构棱边处添加了细微的高光效果，清晰凸显各部分的结构轮廓与装配关系，渲染视角选取斜45度等轴测视角，能够完整展示连杆整体的长度比例、各段结构的形态特征以及安装孔位的分布情况。设计过程中充分考虑了连杆的实际工况需求，所有圆角、凸台、孔位的设计都匹配实际加工与装配的工艺要求，既保证了结构的力学性能合理性，也兼顾了三维模型的展示效果，能够直观呈现连杆的完整结构与装配逻辑，可用于机械原理教学、发动机结构展示以及相关零部件的设计参考。
