钻机机头配套电机性能测试装置结构

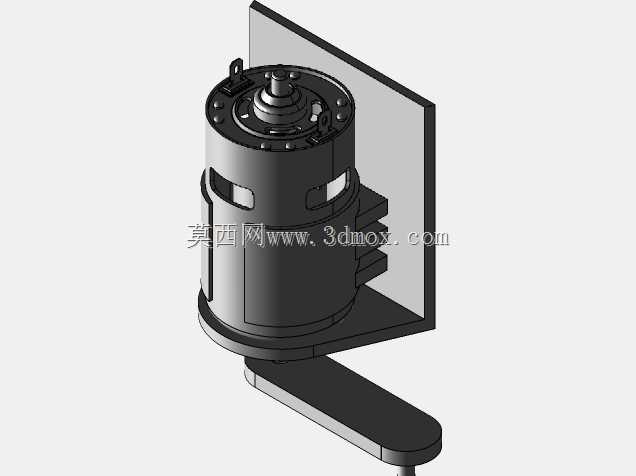

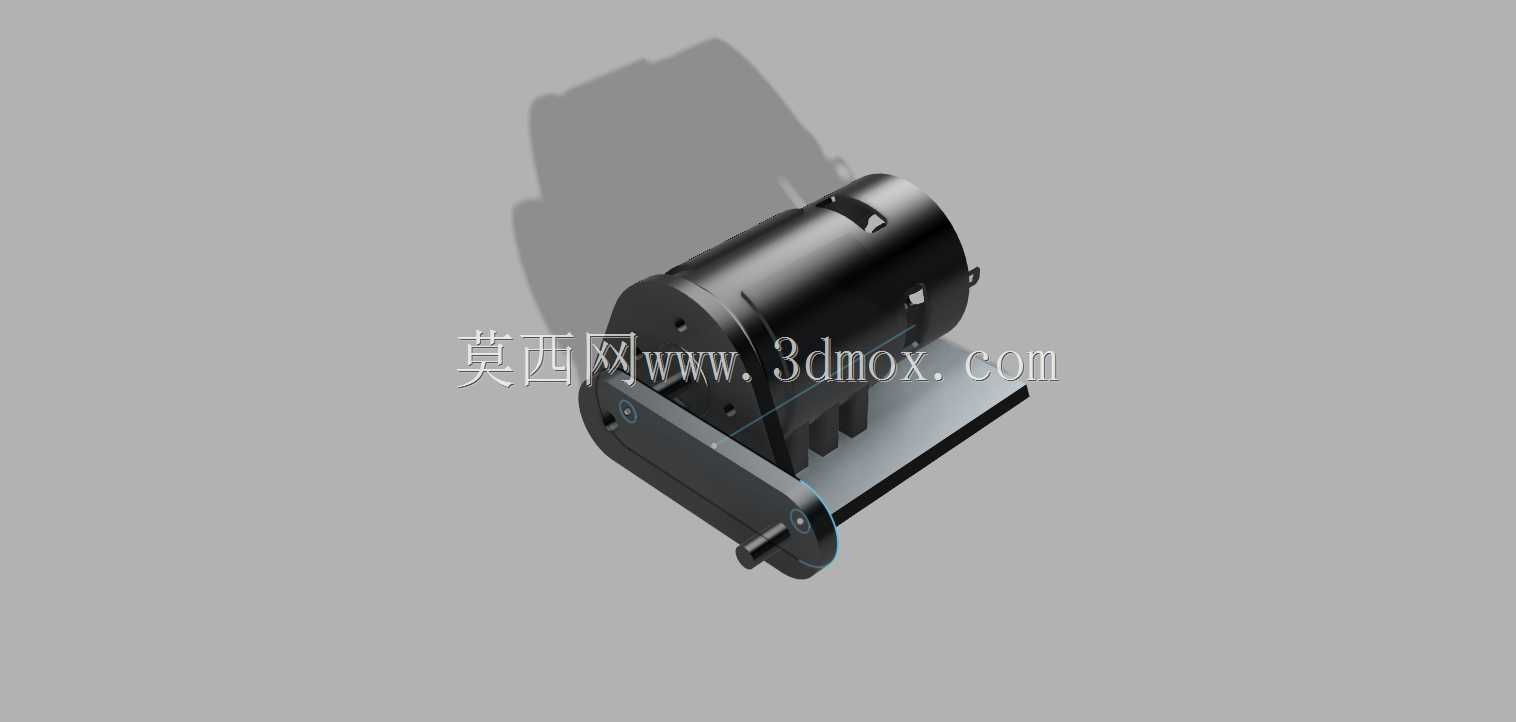

　　在矿山钻探、工程桩基施工等野外作业场景中，钻机机头的动力输出稳定性直接决定成孔效率与作业安全，配套驱动电机的负载特性、温升表现、扭矩输出线性度如果存在偏差，很容易在硬岩层钻进过程中出现机头卡滞、电机烧损甚至钻杆断裂的故障，这套测试装置就是针对钻机机头配套直流电机的台架验证需求设计的专用工装结构。整套装置的安装底座采用带折边的平板式结构，底座上预留的安装孔位完全匹配常规钻机机头的对接法兰尺寸，测试时不需要额外制作转接板，直接将待测试电机与机头传动端对接后，通过底座侧边的快压锁紧件就能完成整机固定，整个装夹过程不需要复杂的对位调整，适配野外现场临时检测与车间内批量抽检两种使用场景。装置的核心传动连接端采用偏心轴式对接结构，

　　对接轴的伸出长度、轴径公差完全匹配775系列直流电机的输出轴配合要求，连接端内置的扭矩传递槽可以避免测试过程中出现轴间打滑，保证采集到的转速、扭矩数据与电机实际输出值一致。从结构设计逻辑来看，这套装置没有采用复杂的模块化快换结构，而是针对钻机机头常用的775规格直流电机做了专属适配，整体外壳采用一体式弯折成型的金属护罩，护罩侧面预留的散热槽刚好对准电机的外壳散热筋位置，长时间带负载测试时，电机运行产生的热量可以通过护罩与底座之间的空气对流快速散出，不需要额外加装外置散热风机就能满足连续2小时满负载测试的散热需求。护罩与底座之间采用嵌入式卡扣连接，日常维护时不需要拆卸整圈固定螺丝，掀开护罩就能直接检查内部传动件的磨损情况，

　　对接轴位置的耐磨衬套采用过盈配合压装在护罩端板上，衬套磨损后可以直接敲出更换，不需要整体更换端板结构，大幅降低了工装的长期使用维护成本。在安装边界尺寸上，整套装置的整体宽度控制在180mm以内，长度不超过260mm，整体高度不含对接轴突出部分为120mm，底座上的固定孔采用长圆孔设计，孔位调节范围覆盖120mm到160mm的安装间距，既可以固定在标准台架的T型槽工作台上，也可以通过C型夹直接固定在临时作业的钳工台面上，不需要专门的安装基座就能快速搭建测试环境。装置的负载加载端预留了标准的磁粉制动器安装接口，测试时可以根据不同功率电机的测试需求，匹配对应扭矩规格的磁粉制动器，模拟钻机钻进过程中遇到的软土层递进加载、

　　硬岩层突加负载等不同工况，验证电机在变负载条件下的电流波动、转速降参数，确保装配到钻机机头上的每台电机都能满足实际钻进作业的动力要求。不同于通用型电机测试台架的复杂结构，这套装置的所有传动部件都做了藏式设计，外露部分没有突出的尖锐结构，野外现场搬运时不会勾挂作业人员的衣物，护罩边角做了R5的圆角处理，搬运过程中的磕碰也不容易造成护罩变形。对接轴的端部做了导向倒角，安装待测试电机时，只要将电机输出轴对准导向位置推入，就能自动完成轴与传动槽的对位，不需要反复调整电机的安装角度，单台电机的装夹时间可以控制在1分钟以内，适合批量来料时的快速检测作业。在实际使用过程中，这套装置可以完成电机的空载转速测试、额定负载扭矩测试、过载堵转测试三个核心检测项目，测试过程中电机的安装姿态与实际装配到钻机机头上的姿态完全一致，避免了通用台架立式安装与实际卧式使用姿态不一致带来的轴承润滑、碳刷磨损数据偏差，测试得到的参数可以直接作为电机选型、来料合格判定的依据，不需要再做二次工况修正。底座底部预留的四个减震垫安装位，可以根据使用场景选配橡胶减震垫或者金属可调脚杯，在车间固定台架上使用时安装橡胶减震垫，可以降低电机高速运转时产生的振动传递，保证测试数据的稳定性；在野外现场临时使用时安装金属可调脚杯，可以在不平整的地面上快速调平装置，避免装置倾斜带来的轴系附加载荷影响测试结果。
