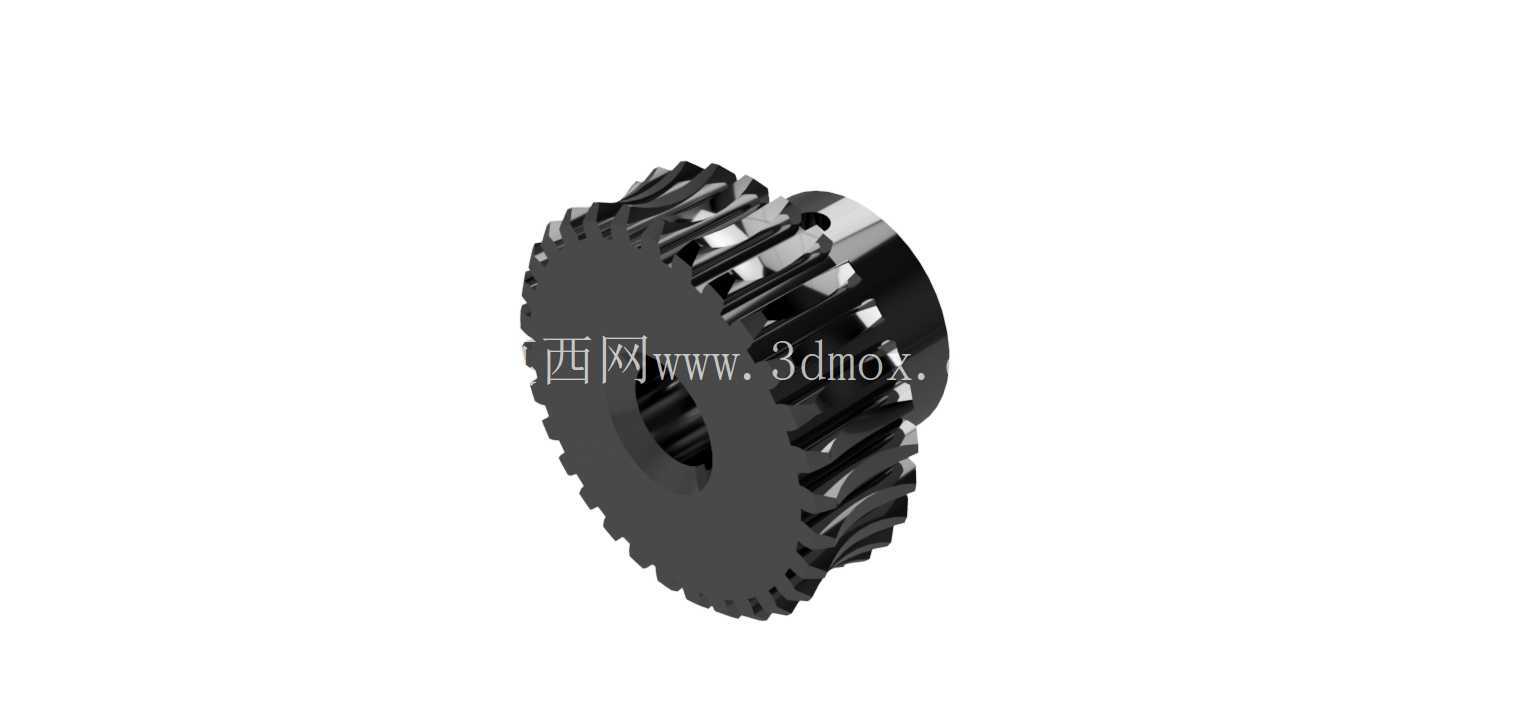

M1模数30齿蜗轮蜗杆传动结构

这套蜗轮蜗杆传动副，核心参数为模数1、蜗轮齿数30，属于小模数交错轴传动组件，在小型遥控模型传动系统、微型进给机构、低功率精密传动场景中应用广泛。从实际使用场景来看，这类小模数蜗轮蜗杆常出现在1:10及以下比例的遥控模型车传动箱、小型云台俯仰驱动机构、桌面级微型输送线的动力传递单元中，核心作用是在交错轴之间传递动力，同时实现较大的单级减速比，相比同减速比的圆柱齿轮组，结构更紧凑，占用的安装空间更小，还能具备一定的反向自锁特性，避免负载端反向带动动力端转动，提升机构停位的稳定性。

从功能特性来看，该蜗轮采用渐开线齿形设计，齿向与蜗杆螺旋角完全匹配，啮合过程中齿面接触为线接触，相比交错轴斜齿轮的点接触，承载能力更强，传动过程更平稳，噪音更低，适合小功率高转速输入的场景。蜗杆部分采用单头设计，对应的单级减速比为30，也就是说蜗杆转动30圈，蜗轮转1圈，能够将电机输出的高转速低扭矩，转换为低转速大扭矩输出，匹配小型直流电机、空心杯电机的输出特性，满足末端执行件的扭矩需求。设计过程中，首先要保证中心距的公差控制，蜗轮与蜗杆的中心距偏差直接影响啮合侧隙，侧隙过大会导致传动回程差大，反向传动精度不足，侧隙过小则会加剧齿面磨损，甚至出现卡滞无法转动的情况，针对小型RC场景的使用需求，侧隙控制在0.02-0.05mm区间最为合适，既能保证传动顺畅，又能将回程差控制在可接受范围内。

外形尺寸与安装边界方面，蜗轮的内孔为标准光孔设计，可根据实际安装需求加工键槽或者采用顶丝固定，适配直径3mm、4mm的常用模型传动轴，蜗轮的齿顶圆直径根据模数与齿数计算为32mm，齿宽设计为8mm，既保证足够的齿面啮合长度，又不会过度占用轴向空间。蜗杆的轴径设计为3mm，两端可安装微型轴承做支撑，支撑跨距建议控制在25mm以内，避免蜗杆高速转动时出现挠曲变形，影响啮合精度。安装时需要注意，蜗轮与蜗杆的轴线必须保证空间垂直，交错角偏差不能超过0.5度，否则会出现齿面偏载，局部磨损加剧的问题，大幅缩短传动副的使用寿命。

从实际选型适配角度来说，这套传动副适合输入转速不超过10000rpm、持续输出扭矩不超过0.5N·m的场景，在RC模型的差速传动、舵机减速组、小型自动窗帘驱动、桌面云台转动机构中都能适配。设计建模过程中，蜗轮的齿形采用范成法生成，保证齿形与蜗杆的包络面完全匹配，避免出现啮合干涉，齿根部分做了0.1mm的圆角过渡，减少应力集中，提升轮齿的抗冲击能力，应对模型运行过程中的瞬时冲击载荷。蜗杆的齿面粗糙度建议控制在Ra1.6以下，蜗轮如果采用POM材质加工，蜗杆采用不锈钢材质，能够实现自润滑效果，无需额外添加润滑脂就能长时间顺畅运行，适合免维护的小型传动场景。需要注意的是，这类单头蜗轮蜗杆虽然具备一定的反向自锁能力，但不能作为制动部件使用，在垂直负载场景下，还是需要额外添加制动结构，避免负载下滑引发故障。在装配调试时，建议先调整蜗杆的轴向位置，保证蜗轮齿面的接触斑点位于齿面中部，接触面积不小于齿面的40%，这样才能达到最优的传动效率与使用寿命，避免偏载导致的早期磨损。
