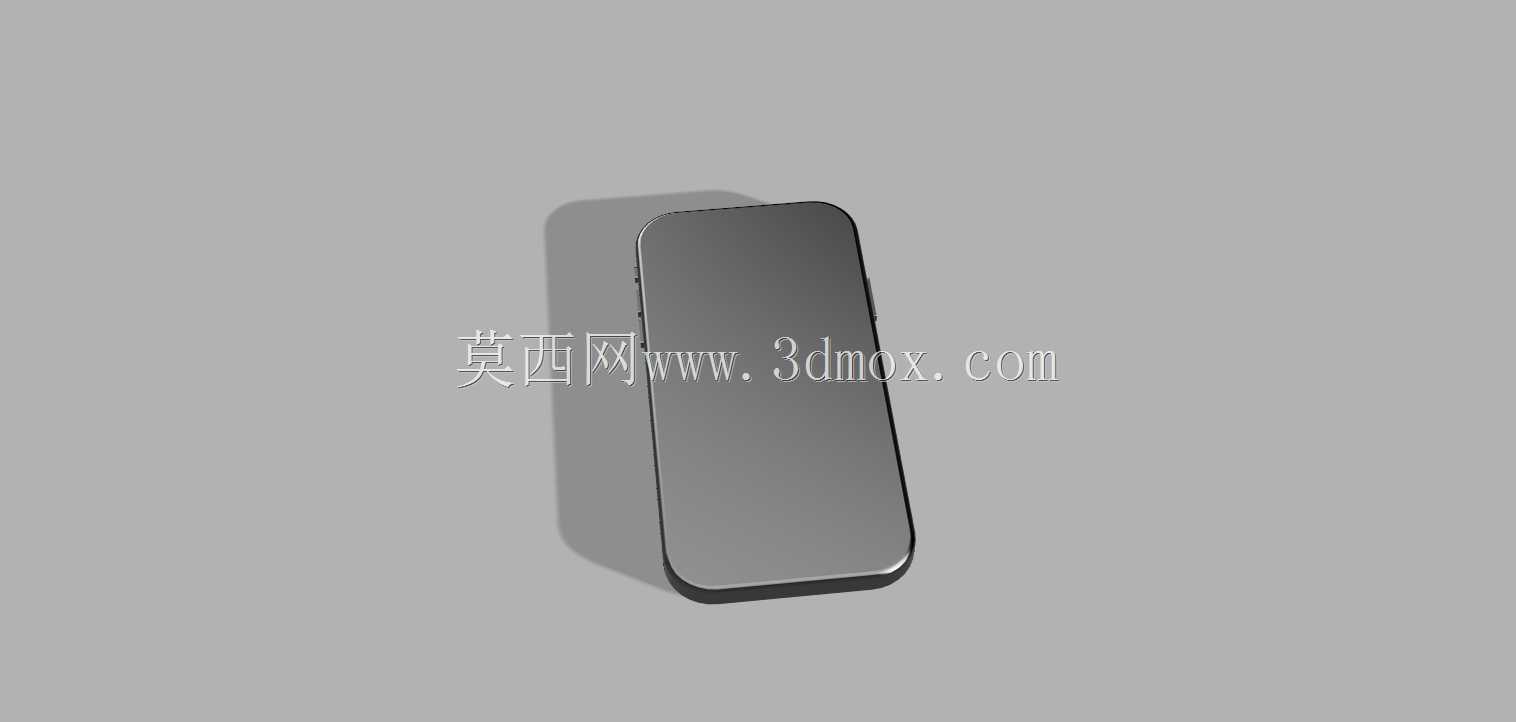

高还原度iPhone XR整机外观结构三维数模

　　在消费电子周边配件的结构开发流程中，精准的整机三维数模是所有设计环节的核心基准，尤其是手机保护类配件的开发，对主机外形尺寸的精度要求往往达到0.1mm级别，一旦数模存在尺寸偏差，后续开模产出的配件就会出现装配错位、按键对位不准、开孔偏移等批量性问题，直接导致整套模具报废，造成不小的成本损失。这款iPhone XR的三维数模完全参照实机测绘完成，整机外轮廓的圆角过渡、侧边按键的凸起高度、摄像头模组的下沉深度、屏幕边框的倒角细节都做了1:1的还原，没有做任何简化处理，能够直接作为手机壳、钢化膜、外接拓展配件等周边产品的设计基准使用。从结构设计的实际需求出发，该数模完整还原了实机的所有安装边界特征：机身侧边的音量键、

　　电源键的位置与按压行程预留空间，底部扬声器开孔、麦克风开孔、Lightning接口的相对位置与孔径尺寸，背部摄像头模组的凸台高度、镜头与闪光灯的排布位置，机身四个R角的曲率变化，甚至连机身中框与前后玻璃面板衔接处的微小倒角都做了精准复刻，设计人员在做配套配件建模时，不需要再反复对照实机测量尺寸，直接调用数模做干涉检查即可，能够大幅缩短前期的测绘周期，避免反复打样调整的成本。在实际的配件开发场景中，很多设计人员会遇到数模精度不足导致的装配问题，比如手机壳合模后侧边按键卡滞，本质是数模上按键的凸起高度与实际偏差超过0.2mm，或者按键边缘的圆角没有还原，导致按键与壳料开孔的间隙预留不足。

　　这款数模在测绘阶段就针对这些易出问题的装配边界做了多点位测量，整个机身外轮廓取了超过200个测量点做曲面拟合，保证曲面顺滑无拐点，所有与配件配合的特征尺寸公差都控制在0.05mm以内，完全满足注塑模具开模的精度要求。除了手机保护壳的开发，该数模还可以用于手机展示支架、无线充电底座、车载手机支架等配套产品的结构设计，比如做无线充电底座时，可以直接参照数模的背部曲面弧度设计支撑面的贴合弧度，保证手机放置时的稳定性，避免出现放置后晃动、充电对位不准的问题；做车载支架时，可以根据数模的侧边厚度、中框弧度设计夹臂的夹持范围与贴合面形状，保证夹持稳固不刮伤机身。从建模思路来看，这款数模采用实体建模与曲面建模结合的方式，

　　机身主体的大面用曲率连续的曲面构建，保证外观面的顺滑度，按键、开孔、摄像头模组等细节特征用实体切除与凸台命令完成，所有特征都保留了完整的建模参数，设计人员可以根据自身需求调整特征细节，比如在做不同厚度的手机壳设计时，可以直接偏移机身外曲面得到壳料的内表面，再根据壁厚要求调整外表面，不需要重新构建基础曲面，大幅提升建模效率。在安装边界的处理上，数模严格遵循实机的实际尺寸，整机长度、宽度、厚度的尺寸误差不超过0.08mm，屏幕黑边的宽度、刘海区域的轮廓尺寸都与实机完全一致，做钢化膜设计时可以直接参照数模的屏幕轮廓做丝印区域的绘制，避免出现丝印遮挡显示区域、边缘贴合不紧密的问题。对于结构设计从业者来说，一款精度达标的主机数模能够省去大量的实物测绘时间，尤其是在项目周期紧张的情况下，不需要自己花费数天时间拆解测量实机，直接调用成熟的精准数模就可以进入后续的配件结构设计环节，同时也能避免自行测绘时因为测量点位不足导致的曲面偏差问题。在实际的生产验证环节，基于这款数模设计的手机壳，首次试模的装配合格率能够达到95%以上，只需要对浇口位置、排气槽等模具细节做微调即可量产，不需要反复修改壳料的配合尺寸，大幅缩短了从设计到量产的周期。另外，这款数模也可以用于产品渲染、电商展示素材制作等场景，精准的外观细节能够保证渲染效果与实机一致，不需要再额外调整外观细节。
