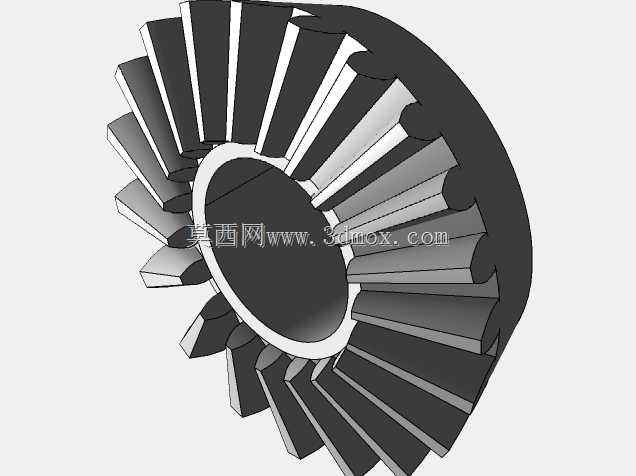

模数5齿数20适配4mm轴直齿锥齿轮

　　这款锥齿轮的设计核心围绕小空间垂直相交轴的动力传递需求展开，适配的4mm安装轴径决定了它的应用场景集中在小型传动机构中，比如桌面级小型设备的换向传动组、航模动力转向单元、小型自动化执行机构的转角传动位，这类场景普遍没有大负载冲击，但对传动的同轴度、啮合间隙有较高要求，一旦齿形偏差过大，很容易出现运转卡滞、传动噪音超标的问题。从结构设计来看，该锥齿轮采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持固定数值，这种设计思路能避免轮齿啮合时齿顶与配对齿轮齿根发生干涉，同时也给齿面润滑脂的留存留出了足够空间，在低速轻载的应用场景下，不需要额外设计复杂的润滑回路，仅靠装配时填充的润滑脂就能满足长期运转需求。齿轮的内孔与轴的配合选用基孔制间隙配合，

　　装配时不需要额外加热或者压装工具，对准轴端的定位面后推入即可，配合面的粗糙度控制在Ra1.6，既能保证装配顺畅，又不会因为间隙过大出现运转时的径向窜动。齿部参数上，模数5、20齿的配置对应的分度圆锥角经过精确计算，配对使用时两轴的交角为标准90度，齿宽的取值控制在齿顶圆锥母线长度的三分之一，这个比例是小模数锥齿轮设计的经验最优值，既不会因为齿宽过窄导致齿面接触应力过大，也不会因为齿宽过长造成小端齿形过尖、加工时刀具容易崩损的问题。轮齿的非工作面做了微小的倒角处理，这个细节设计在装配时能起到导向作用，避免轮齿边角磕碰配对齿面，同时也能去除加工时产生的毛刺，防止运转过程中毛刺脱落进入啮合区造成齿面划伤。从安装边界来看，

　　齿轮的轮毂端面设计有垂直于内孔轴线的定位面，装配时该面与轴上的轴肩端面贴合，就能确定齿轮的轴向位置，不需要额外设计复杂的轴向定位结构，仅靠轴端的挡圈或者紧定螺钉就能完成轴向固定，大幅简化了配套轴系的结构设计。在实际选型应用中，这款锥齿轮的额定输出扭矩适配小型动力源，比如微型直流电机、小型步进电机的动力输出换向，不适合大冲击负载的重载传动场景，比如工程机械、重型输送线的主传动组，这类场景需要更大模数、更高齿面硬度的锥齿轮才能满足负载要求。齿形加工的精度等级按GB/T 11365的8级精度控制，这个精度等级能满足绝大多数小型民用设备、教学实验装置、hobby 类创作项目的传动需求，运转时的回程间隙控制在合理范围内，

　　不会出现正反转切换时的明显空程。齿轮的背部端面做了减重凹腔设计，在不影响轮齿根部强度的前提下，尽可能降低了零件自身重量，这对于对自重敏感的小型移动设备、航模类产品来说尤为重要，能减少不必要的动力损耗。从建模逻辑来看，整个齿轮的参数化建模过程首先确定分锥顶点作为基准原点，所有齿形的轮廓线都以分锥母线为基准进行投影生成，保证每个轮齿的齿向线都准确指向分锥顶点，避免出现齿向偏差导致的啮合接触区偏移问题。齿根圆角的取值按模数的0.2倍设置，这个圆角值能有效降低齿根处的应力集中，在承受瞬时冲击载荷时不会轻易出现断齿问题。在实际装配调试时，需要注意配对齿轮的轴向位置调整，保证两齿轮的齿面接触区落在齿面中部位置，接触区偏齿顶或者偏齿根都会加剧齿面磨损，缩短齿轮的使用寿命。对于需要经常正反转的应用场景，可以在装配时适当减小啮合间隙，但要保证转动时没有卡滞感，避免齿面在运转过程中出现过度磨损。这款锥齿轮的结构设计没有多余的复杂特征，所有尺寸都围绕易加工、易装配的原则设置，不管是采用机加工方式制作金属样件，还是采用3D打印方式制作塑料验证件，都能快速成型，不需要特殊的工装夹具，非常适合产品研发阶段的原理验证、小批量定制设备的传动配件使用。
