适配E36车型的组合仪表速度表盘结构

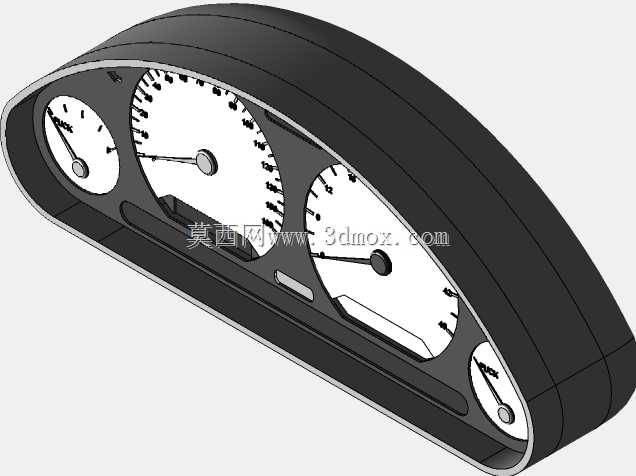

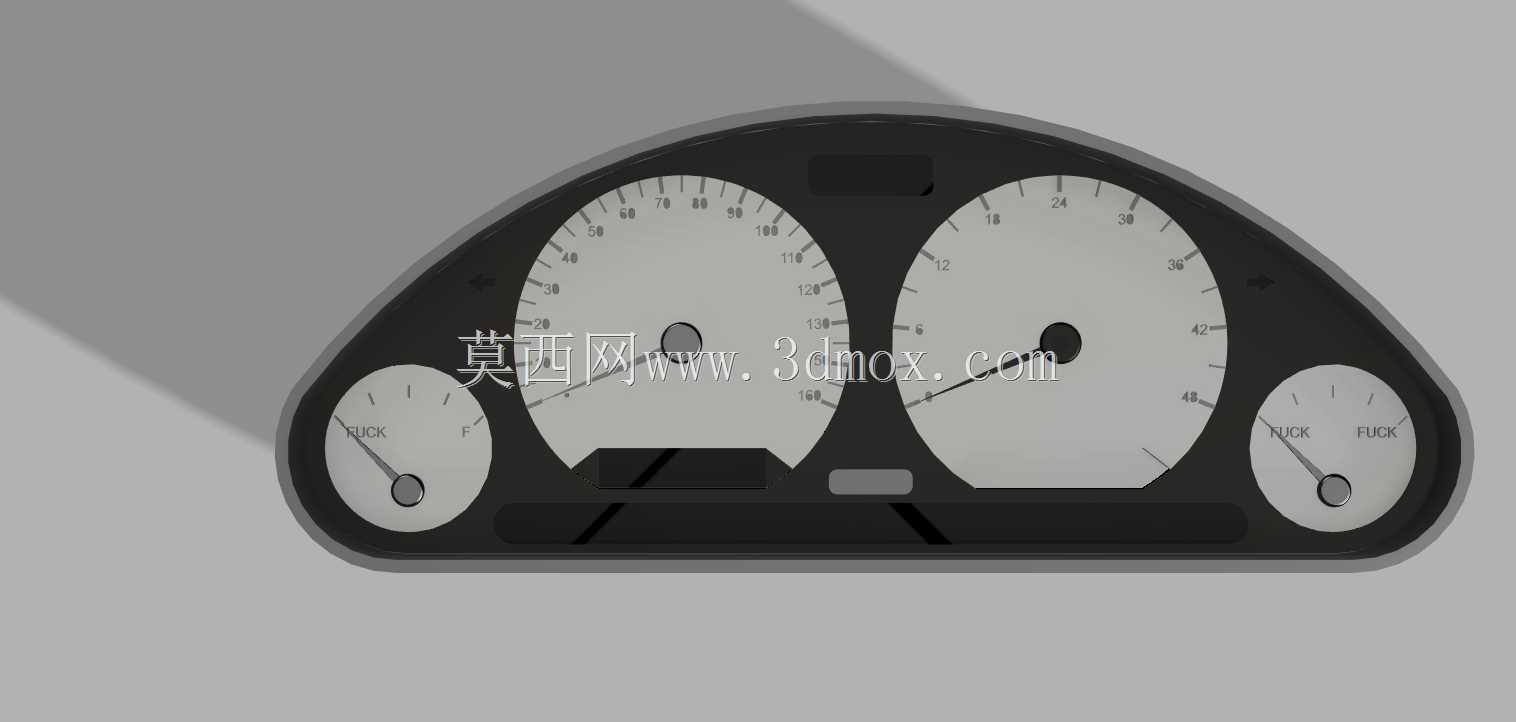

　　在乘用车座舱人机交互系统的设计环节，仪表总成是驾驶员获取车辆运行核心参数的直接载体，本次梳理的这套仪表结构，针对紧凑型运动车型的驾驶位观测视角做了适配，核心覆盖行车速度、发动机转速、附属油液状态三类核心参数的指示功能。从实际装车场景来看，这类弧形轮廓的仪表总成，需要完全嵌入驾驶位前方的仪表台预留安装腔，安装边界要匹配仪表台内部的钣金固定点位，同时要避开转向柱上护板的运动干涉区间，保证方向盘调节到全行程任意位置时，驾驶员都能无遮挡读取表盘核心刻度区域。设计过程中首先要明确观测视距，常规乘用车驾驶位人眼到仪表盘面的垂直距离在700mm到850mm区间，因此主表盘的刻度环直径需要控制在合理范围，保证常用车速区间、

　　常用转速区间的刻度落在人眼主视锥范围内，不需要大幅度转动眼球就能完成读数。这套结构的两个核心主表盘分别对应车速指示与发动机转速指示，两侧布置的小尺寸表盘用于显示附属参数，表盘的遮光罩轮廓做了内收的弧形处理，能够避免前挡风玻璃透入的阳光在表盘表面形成反光，影响强光环境下的读数清晰度。从结构拆分逻辑来看，所有表盘的指示机构固定座都做了独立的安装位设计，支持单独更换单个指示模组，不需要拆解整个仪表总成，降低后期维护的拆装难度。针对改装场景的适配需求，这套结构做了组件分离设计，所有表盘刻度盘、指针基座、遮光外罩的连接位都采用通用的卡扣加定位柱结构，不需要额外定制连接支架就能完成替换安装，适配同平台车型的仪表改装升级需求。

　　设计时需要考虑指针运转的动平衡，指针的配重块隐藏在表盘中心的装饰盖下方，避免指针在车辆行驶振动过程中出现抖动、偏移，保证参数指示的精度。表盘的刻度印刷区域做了哑光处理，配合遮光罩的挡边设计，即使在夏季正午阳光直射前挡的工况下，也不会出现刻度反光发白的问题。安装接口部分，仪表背部的接插件预留位做了通用化设计，能够匹配同系列车型的线束接插件定义，不需要重新改接线束就能完成装车。针对3D打印制作验证件的需求，结构的所有壁厚都控制在打印工艺可实现的范围内，最小壁厚不小于1.4mm，避免打印过程中出现薄壁变形、缺料的问题，打印完成后只需要简单去除支撑就能完成组装，不需要额外做大量的后处理打磨。在功能实现逻辑上，

　　这套仪表的指示信号输入支持通用的脉冲信号采集，能够匹配常规的车速传感器、转速传感器输出信号，不需要额外加装信号转换模块，在改装车、自制小排量赛车的场景下也能直接适配使用。表盘的刻度标识做了差异化的线宽处理，常用的车速区间、经济转速区间的刻度线更粗更长，能够让驾驶员快速识别当前车辆运行状态，减少视线离开路面的时间，提升驾驶过程的安全性。外轮廓的弧形曲面完全贴合原车仪表台的内饰曲面，安装完成后和周边内饰件的缝隙均匀，不会出现突兀的凸起或者缝隙不均的问题，保证内饰整体的视觉一致性。结构设计时还考虑了振动工况下的固定可靠性，所有安装固定柱都做了加强筋处理，在车辆经过颠簸路面、发动机高转速运转的振动环境下，不会出现固定柱断裂、仪表松动移位的问题。指针的转动轴孔做了公差适配，既保证指针转动无卡滞，又不会出现轴孔间隙过大导致的指针晃动问题，配合后端的步进电机驱动，能够实现平滑的指针转动效果，准确跟随车辆参数变化实时指示数值。
