VAZ2112车型燃油模块带液位传感燃油泵

　　这套燃油模块是适配VAZ2112车型的油箱内置核心供油组件，集成了燃油输送、液位检测、安装密封多重功能，主要应用于乘用车辆的燃油供给系统场景，安装在车辆燃油箱顶部的预留安装位，直接浸入油箱内部完成燃油的抽吸、加压输送，同时实时反馈油箱内剩余燃油量信号给车载仪表。

　　从实际装车用途来看，该组件替代了传统分散布置的燃油泵、油量传感器、油箱盖密封结构，将多个功能件整合为一个总成模块，减少了油箱内部的管路连接点，降低了燃油泄漏的风险，同时也简化了整车装配时的安装工序，只需要将整个模块从油箱顶部的安装孔放入，通过法兰盘压合密封后接通电控与油路接头即可完成装配，大幅提升了总装线的作业效率。

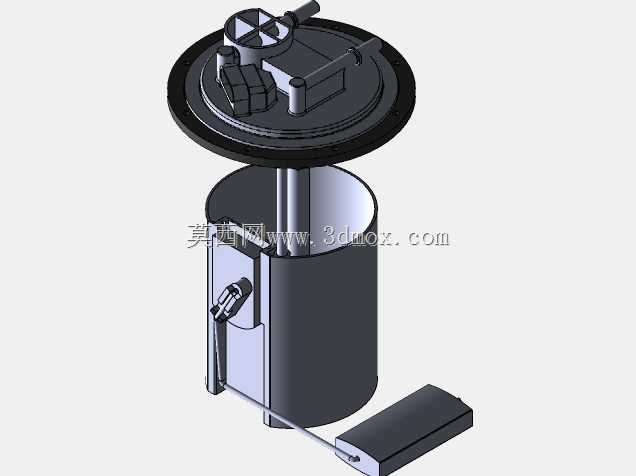

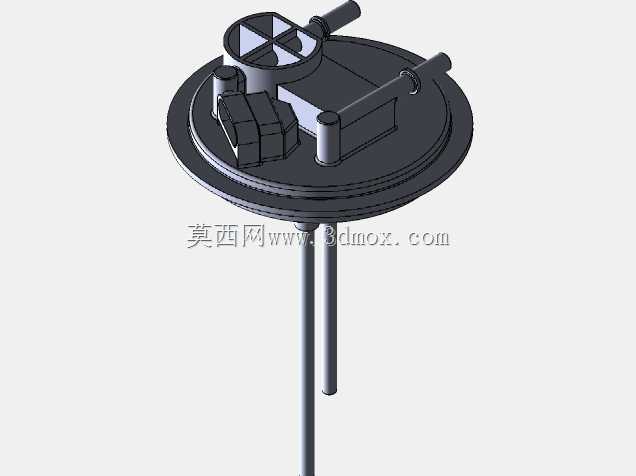

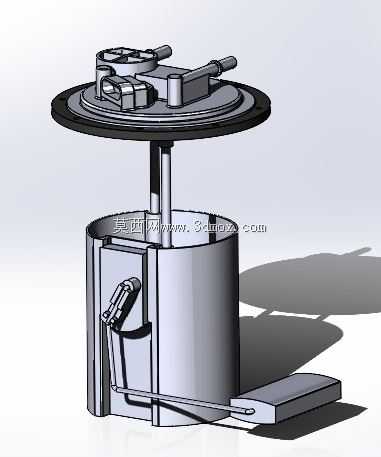

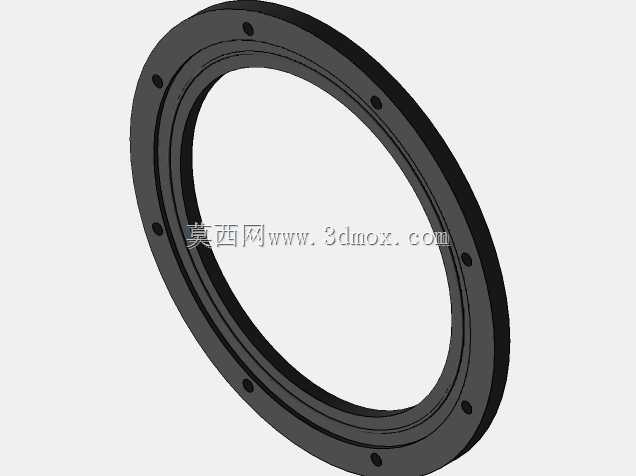

　　功能特性层面，模块顶部的圆形法兰盘是核心安装基准，法兰上集成了油路接口、电气接插件以及锁止结构，法兰边缘的密封胶圈适配油箱安装孔的尺寸公差，能够在车辆长期颠簸、温度交变的使用环境下保持可靠密封，避免燃油蒸汽泄漏。法兰下方延伸的立柱结构作为整个模块的支撑骨架，固定下部的泵体总成与液位检测组件，泵体部分带有集成的燃油粗滤结构，能够过滤燃油中携带的大颗粒杂质，避免杂质进入供油管路造成喷油嘴堵塞，同时泵体的泄压结构能够稳定供油压力，保证发动机不同工况下的燃油供给压力稳定。侧置的浮子摇臂机构是液位检测的核心部件，浮子随油箱内油面高度变化上下浮动，带动摇臂转动改变传感器的电阻值，将油位高度转化为电信号传递给仪表盘，为驾驶员提供剩余油量参考。附带的外置线束与接头组件用于连接泵体供电与传感器信号，走线位置避开了油箱内的运动部件，避免长期使用中出现线束磨损。

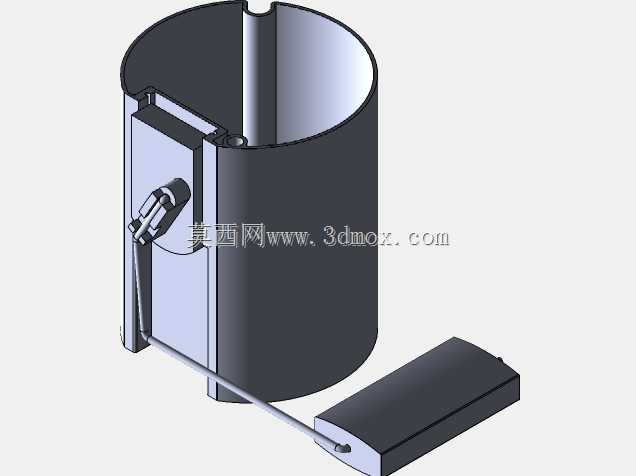

　　设计思路上，整个模块采用了桶式集成布局，将泵芯、过滤结构、稳压腔都整合在下部的圆柱形金属壳体内，一方面能够对泵芯起到防护作用，避免车辆行驶过程中油箱内燃油晃动冲击造成泵芯移位，另一方面圆柱形的壳体外形能够适配油箱内部的不规则空间，在有限的油箱高度内最大化利用安装空间，同时保证在油箱剩余油量较低时，泵体进油口依然能够浸没在燃油中，避免车辆爬坡、倾斜工况下泵入空气造成供油中断。法兰上的各个接口位置都做了防错设计，油路接头与电气接头采用不同的外形尺寸，装配时不会出现接反的问题，降低装配失误率。浮子摇臂的摆动行程经过匹配计算，完全对应油箱满油到缺油的油位高度区间，保证液位显示的线性度准确，不会出现油表显示偏差过大的问题。

　　外形尺寸与安装边界方面，顶部法兰盘的外径匹配VAZ2112车型油箱的标准安装孔直径，法兰厚度满足密封压合的压缩量要求，下部筒体的直径小于安装孔内径，能够顺利从安装孔放入油箱内部，筒体长度适配对应车型油箱的内部深度，保证模块安装到底后底部不会与油箱底壳发生硬接触，同时浮子组件的摆动范围做了边界校核，浮子在全行程摆动过程中不会与油箱内壁、筒体外壁发生干涉，在油面波动时也不会出现卡滞。整个模块的总重量控制在合理范围内，不会对油箱顶部的安装结构造成过大的载荷，法兰上的固定点位位置与原车安装孔位完全对应，不需要对油箱进行额外改装即可直接替换装车。

　　在实际维修替换场景中，这种集成式模块不需要拆解油箱内部的零散部件，只需要拆卸油箱顶部的锁止环即可将整个模块取出更换，大幅降低了售后维修的作业难度，减少了维修过程中燃油泄漏引发的安全风险。模块的金属部件都做了耐燃油腐蚀的表面处理，橡胶密封件采用耐燃油老化的材质，能够长期浸泡在汽油环境中保持性能稳定，满足车辆全生命周期的使用要求。
