消费级相机开放式万向节支撑结构

　　这套开放式万向节结构，主要面向搭载30倍变焦消费级相机的航拍、地面移动拍摄场景设计，区别于封闭集成式云台的一体化封装思路，采用外露可调的框架布局，核心解决大尺寸变焦相机的安装适配与增稳需求。从实际使用场景来看，这类结构常被挂载在多旋翼无人机、地面移动巡检机器人、便携拍摄滑轨等载体上，抵消载体行进、悬停时产生的多维度姿态扰动，保证变焦相机在长焦端拍摄时画面不会出现抖动糊片的问题，尤其适合户外巡检、航测取景、动态跟拍等对画面稳定性有要求的作业场景。

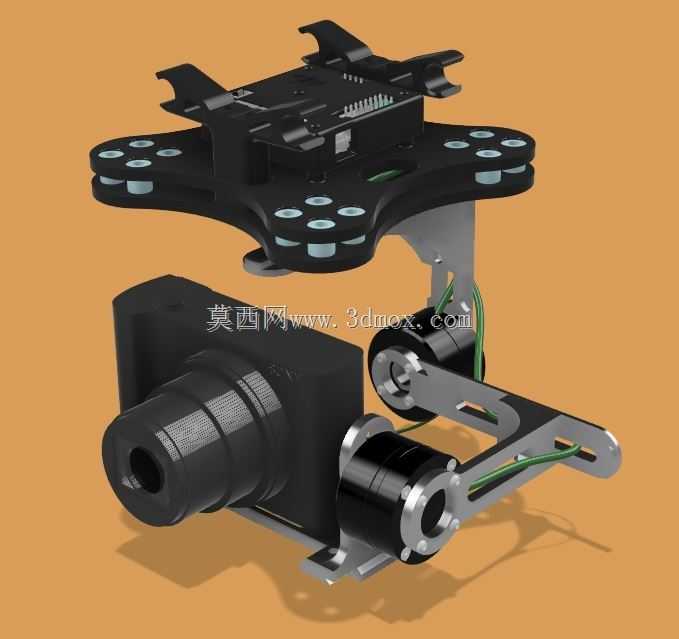

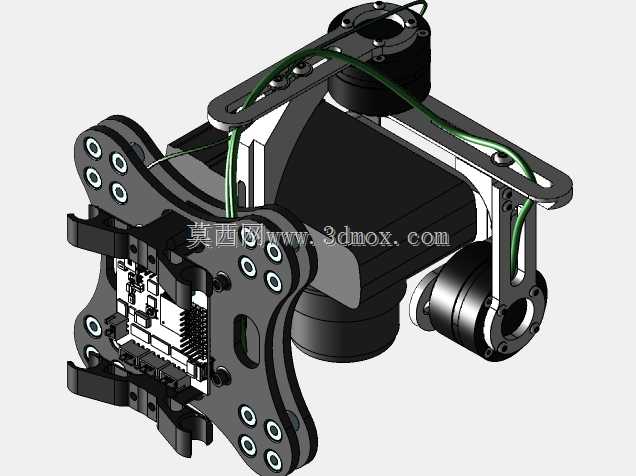

　　结构设计上，整套万向节采用三轴正交的布局逻辑，三个转动轴分别对应俯仰、横滚、航向三个姿态调整维度，每个轴端直接配套带编码器的GM3506万向节电机，编码器的存在可以实时回传轴端转动角度，配合外置的BGC控制板实现闭环姿态调整，相比无编码器的开环云台，姿态修正的响应速度和精度都有明显提升，能抵消高频小幅的振动扰动。上部的安装板采用多孔位布局，预留了多组标准安装孔位，既可以直接固定在无人机机身底部的挂载位，也能通过转接件适配不同的移动载体，安装板上同时预留了控制板的固定位与走线槽，控制板直接嵌入安装板中部的沉台内，避免外露走线在转动过程中出现勾挂、磨损的问题。

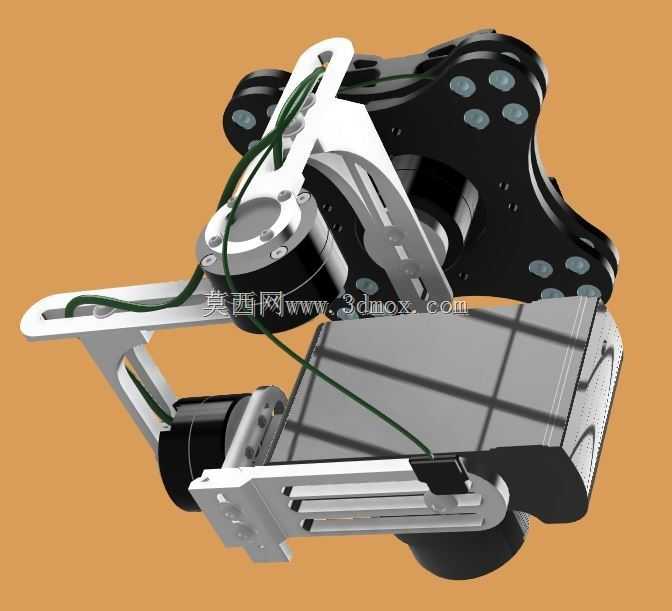

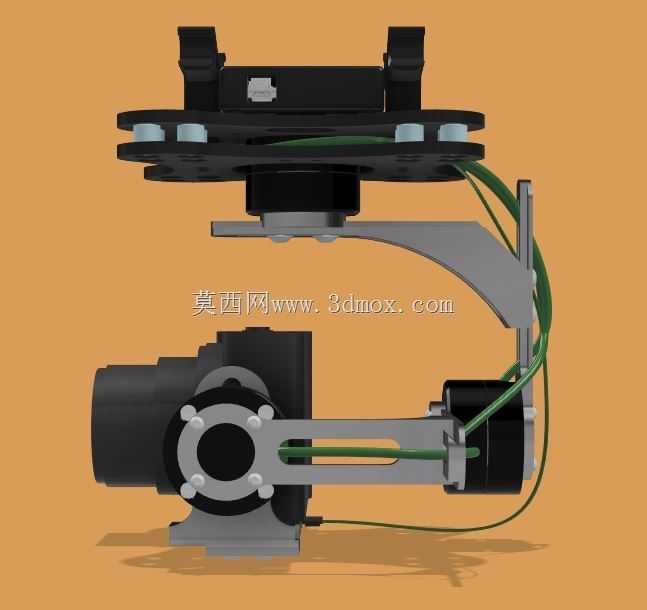

　　中部的连接框架做了可调式设计，框架上的腰型孔允许调整两个侧臂的间距，以此适配不同宽度、不同长度的变焦相机，不需要重新加工定制连接支架，就能兼容市面上多数尺寸在常规消费级区间的大变焦相机，调整到位后通过紧固件锁死即可保证连接刚性。下部的相机固定位采用环抱式结构，相机镜头朝向正前方预留了足够的避让空间，不会在俯仰转动过程中出现镜头与框架剐蹭的问题，固定位同时预留了相机数据线、供电线的走线路径，线材沿着侧臂内侧的走线槽排布，顺着轴端的中空通道连接到上部的控制板，所有线材都做了长度冗余设计，保证三个轴在最大转动角度范围内不会出现线材拉扯的情况。

　　从安装边界与尺寸适配来看，整套结构的横向最大宽度控制在120mm以内，纵向总高度不超过100mm，上部安装板的孔位间距兼容主流航拍无人机的标准挂载孔距，不需要额外转接就能直接安装。考虑到电机的载荷上限，整套结构的有效承载被限制在500g以内，刚好覆盖常规30倍变焦消费级相机的重量区间，不会出现电机过载导致的姿态失稳、发热严重的问题。所有结构件都采用数控加工的工艺设计，零件的连接面都做了公差配合设计，轴端的转动配合位预留了轴承安装位，减少转动过程中的旷量，保证姿态调整的顺滑度。框架部分采用轻量化的金属材质，在保证结构刚性的前提下尽可能降低自重，避免过多占用电机的载荷配额，让更多载荷余量留给相机本身。

　　实际使用中，这套开放式结构相比封闭云台还有维护便捷的优势，外露的框架不需要拆解外壳就能调整安装位置、更换相机，也能快速排查走线故障、紧固松动的连接件，适合需要频繁更换拍摄设备、调整作业场景的用户。结构的转动角度范围做了机械限位设计，每个轴的最大转动角度都通过限位凸台做了限制，避免转动角度过大导致线材扯断、相机碰撞到上部安装板的问题，限位位置的设置刚好覆盖常规拍摄需要的姿态调整区间，不会因为限位影响正常的增稳调整功能。
