消费级相机用封闭式球形万向节结构设计

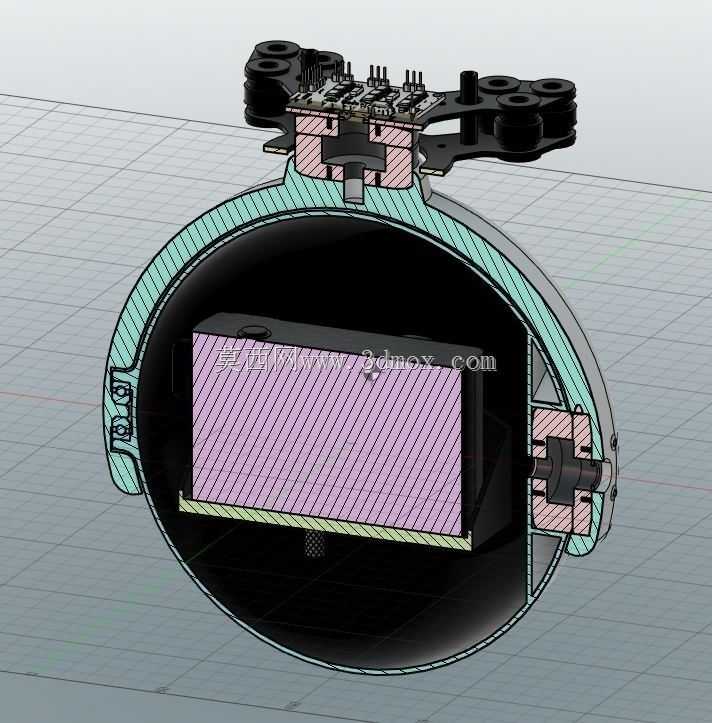

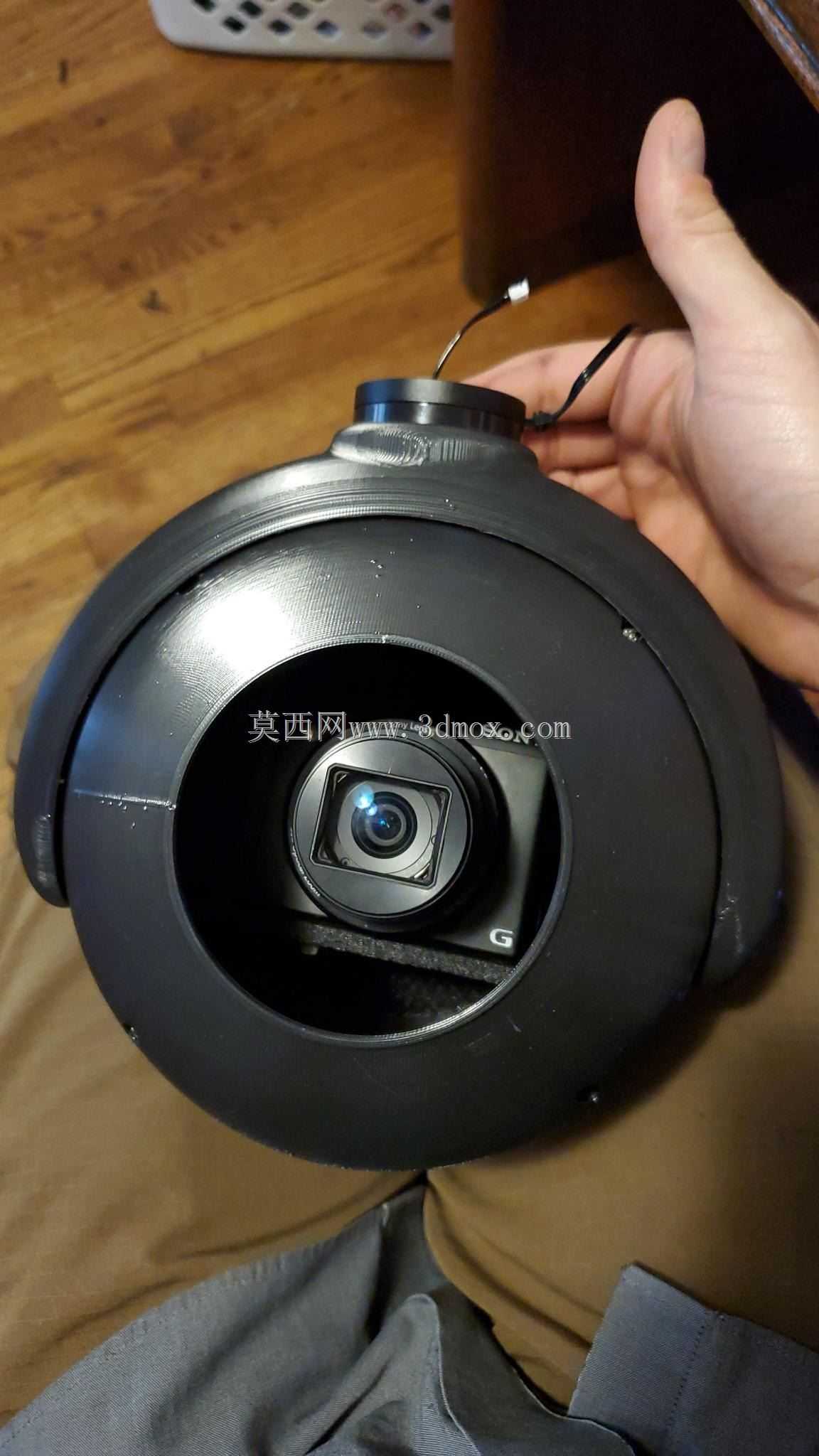

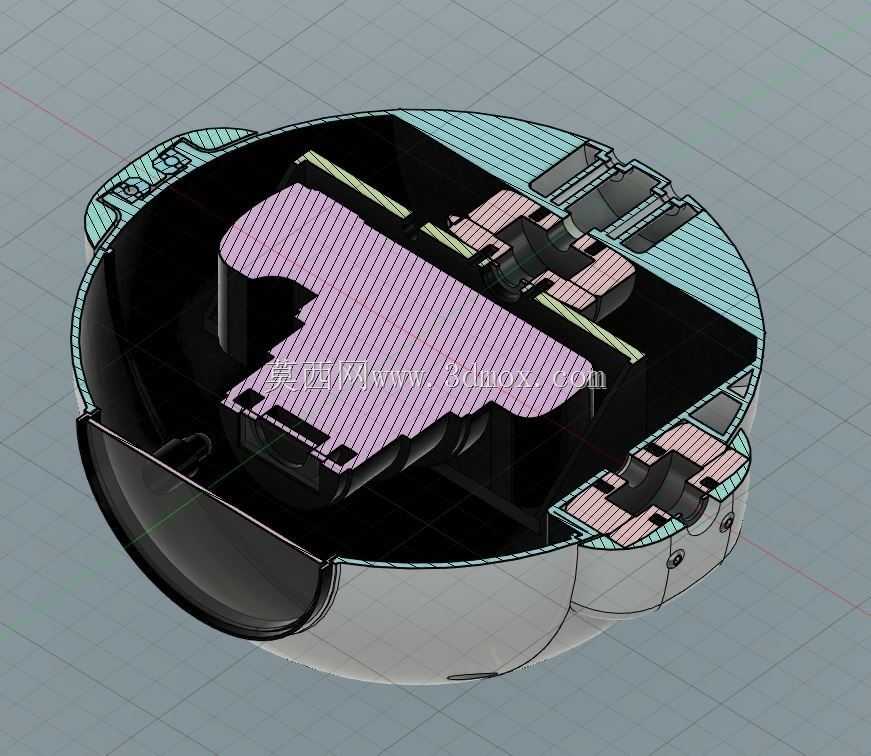

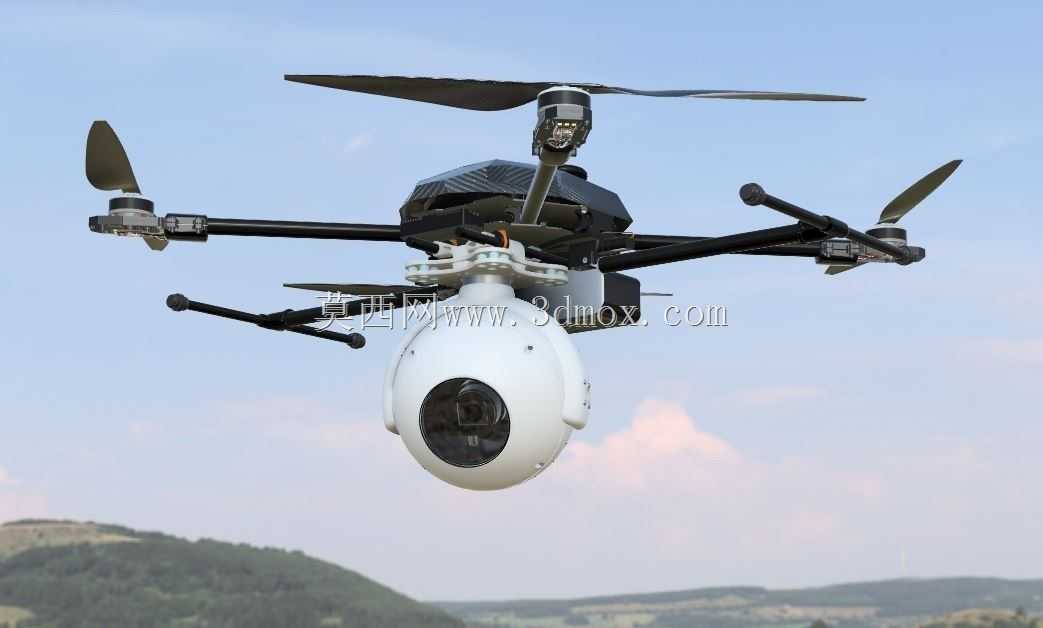

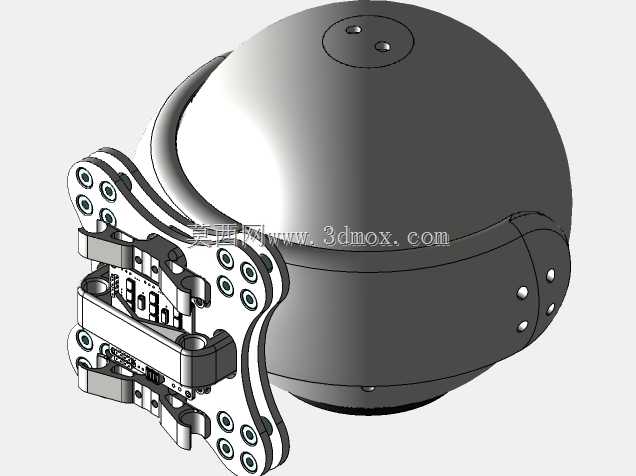

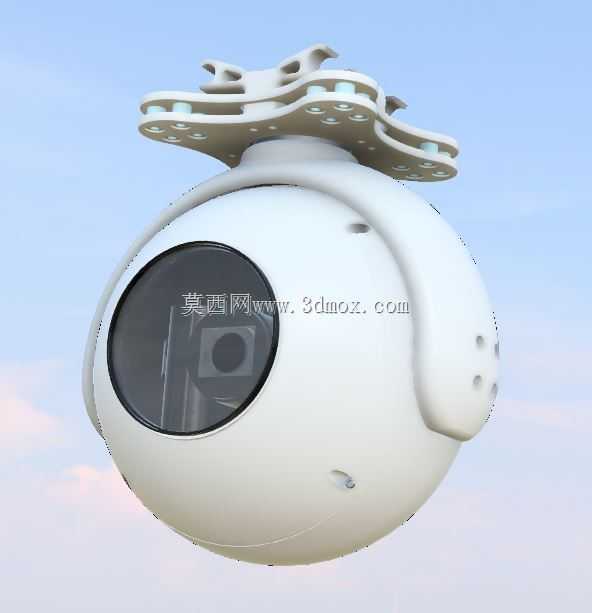

　　这款封闭式球形万向节的设计初衷，是适配搭载30倍变焦模组的消费级相机，为其提供全向姿态调整的稳定支撑，最初的应用场景瞄准了户外航拍挂载、定点监控云台、便携影像设备稳定器等领域，核心需求是在紧凑的球形外壳内集成姿态调整机构，同时兼顾一定的防水防护能力，避免户外使用时沙尘、水汽侵入内部传动结构。从结构布局来看，整体采用蛋形封闭外壳设计，上部的法兰安装盘预留了多组标准安装孔位，可直接对接无人机挂载架、固定监控支架等不同载具的安装接口，安装盘与下部球形主体之间通过回转支撑结构连接，可实现水平方向360度连续回转，球形主体内部预留了相机模组的安装仓，前部的圆形开孔对应相机镜头位置，开孔边缘做了密封槽设计，

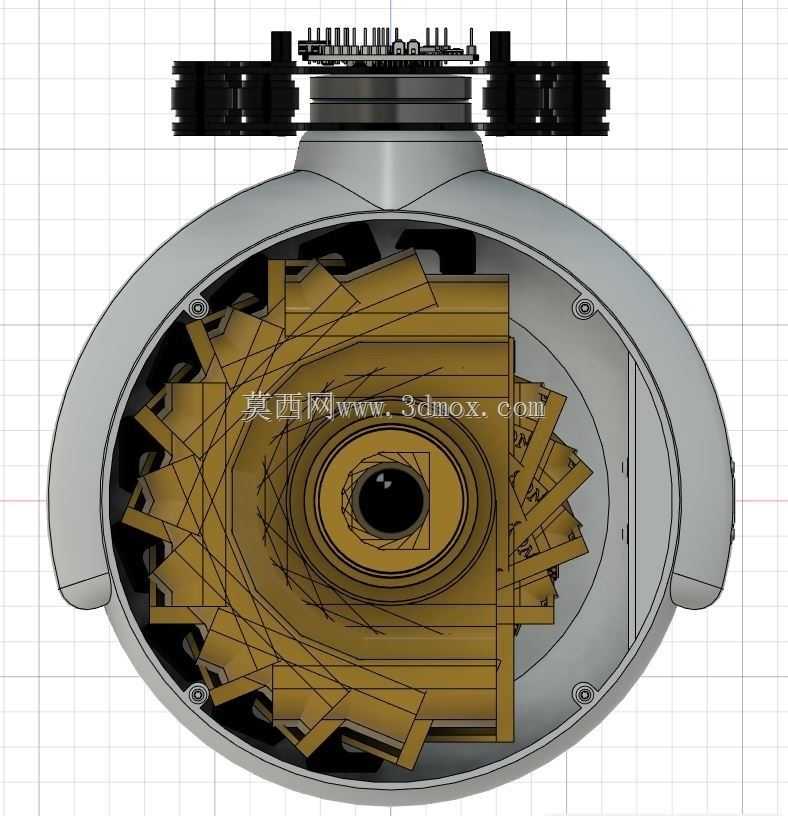

　　可搭配透明防护镜片实现IP65级别的基础防水，满足小雨、多尘环境下的使用需求。设计过程中最初的方案是将俯仰、横滚两个方向的传动机构全部集成在球形壳体内部，通过内置的带编码器电机直接驱动转轴，省去外部连杆结构，以此缩小整体体积，外壳采用一体化流线型设计，可降低航拍挂载时的风阻，减少气流扰动对画面稳定性的影响。但在结构验证阶段发现，全封闭内置电机的方案存在几个难以规避的问题：首先是内置电机的散热空间不足，长时间连续工作时电机温升会传导至相机仓，影响成像传感器的工作稳定性；其次是球形壳体在俯仰轴转动到极限角度时，壳体边缘会与上部安装座产生结构干涉，也就是CGI干涉问题，导致俯仰角度无法达到设计预期的正负90度，

　　实际可用俯仰范围仅为正负65度，无法满足垂直向上、垂直向下的拍摄需求；另外为了实现密封效果，壳体壁厚做了加厚处理，加上内置双电机的重量，整体自重远超设计指标，相对于其能提供的防水等级来说，重量冗余度过高，会大幅降低无人机的续航时间，也会增加手持稳定器的负载负担。后续迭代方案中，将驱动电机改为外置布局，把编码器集成在转轴位置，既解决了散热问题，也通过优化安装座的避让缺口扩大了俯仰转动范围，同时将壳体材质替换为轻量化的工程塑料，在保证结构强度的前提下降低自重，但最初的封闭式原型结构依然有其参考价值，比如其球形密封结构的设计思路、安装法兰的孔位布局、内部相机仓的限位设计，都可以为后续轻量化云台、防水监控摄像头的结构设计提供参考。

　　从安装边界来看，上部安装法兰的孔位间距适配主流的航拍无人机挂载标准，也可通过转接板对接监控支架的通用接口，球形主体的最大外径控制在120mm以内，不会在镜头视角范围内产生暗角，镜头开孔的直径适配1/2.3英寸到1英寸画幅的变焦相机模组，仓内预留了软排线的走线路径，可避免转动过程中线缆被拉扯磨损。在实际功能层面，这种封闭式球形万向节相比开放式的万向架结构，优势在于外壳可以隔绝外部杂物对内部传动结构的影响，在多尘、高湿的使用场景下不需要额外增加防护外罩，整体结构更加简洁，外露部件更少，后期维护成本更低，适合在野外固定监控、海事船载影像、户外航拍等场景下使用，虽然原型方案因为重量和角度干涉问题没有直接量产，但其结构验证过程中积累的密封设计、重量配平、传动布局的经验，都可以直接复用在后续的同类产品开发中。
