带编码器中空无刷万向节电机结构

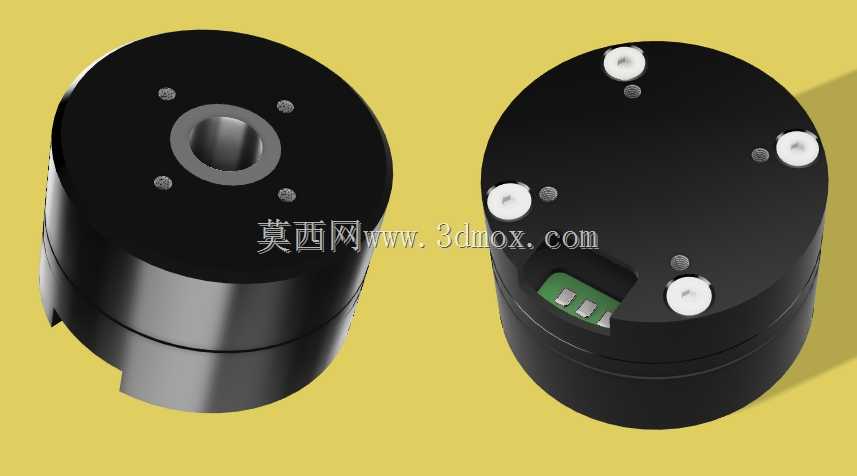

　　这款中空轴无刷电机的结构设计，核心瞄准轻量化云台、小型吊舱类载荷的驱动需求，适配有效载荷在200-500克区间的万向节传动场景，这类场景常见于小型航拍设备挂载、便携检测仪器的姿态调整机构、轻量型光电转台的俯仰/横滚轴驱动，对驱动单元的轴向尺寸、走线便利性、低速运行平稳性都有明确的工程要求。从结构布局来看，电机采用外转子中空设计，中心通孔的预留是整个结构的核心设计点，实际装配时，信号线、电源线甚至小型管路都可以直接从轴中心穿过，避免了传统侧走线带来的线束缠绕、转动拉扯磨损问题，也能压缩整个万向节组件的径向占用空间，让挂载端的结构布局更紧凑。转子部分采用多极磁环排布，匹配对应规格的定子绕组，

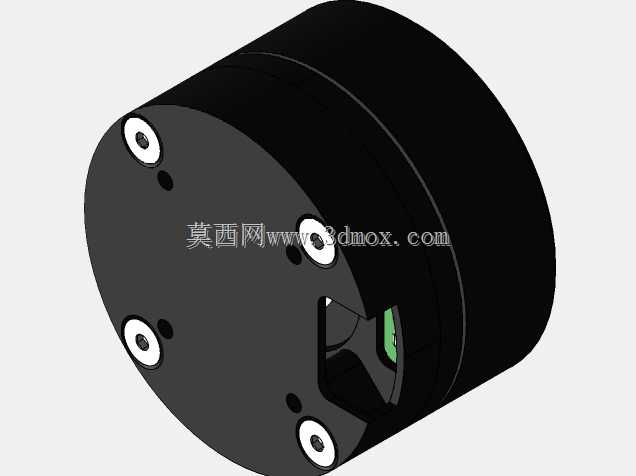

　　低速运行时的扭矩输出足够支撑对应载荷的姿态调整，不会出现低速卡顿、扭矩不足导致的姿态抖动问题，端盖部分预留的三个白色减震安装柱，是用来直接连接负载端支架的，安装柱的位置度公差在建模时做了严格约束，保证装配后转子的动平衡余量控制在合理范围，避免高速转动时出现共振。集成在端盖侧的AS5048A磁编码器，是整个驱动单元的位置反馈核心，编码器的感应磁钢直接固定在转子端面上，和编码器芯片的感应间隙控制在1毫米以内，保证位置反馈的分辨率足够支撑万向节的高精度角度控制，不会出现角度丢步、反馈滞后的问题，编码器的排线直接从转子侧的预留缺口引出，不会和转动部件产生干涉。建模过程中，定子和转子的配合间隙参考了常规无刷电机的气隙标准，单边气隙控制在0.

　　2-0.3毫米区间，既保证磁路的导通效率，也避免加工公差导致的定转子扫膛问题，外壳的台阶结构是用来固定定子绕组的，同时预留了安装止口，方便和万向节的固定支架做定位配合，止口的配合公差选用H7/h6的间隙配合，装配时不需要额外调整就能保证同轴度。从安装边界来看，电机整体为圆柱型结构，径向最大尺寸就是外转子的外径，轴向总长度包含编码器部分的凸起，安装时固定端的支架需要预留对应编码器的避让空间，三个安装柱的孔位呈120度均匀分布，连接负载时可以直接采用螺丝锁紧，不需要额外做转接板，降低了整个组件的装配复杂度。转子的输出端为中空轴结构，轴的内孔做了倒角处理，方便穿线时不会刮伤线束外皮，轴的端面预留了四个安装螺丝孔，用来连接转动侧的负载支架，

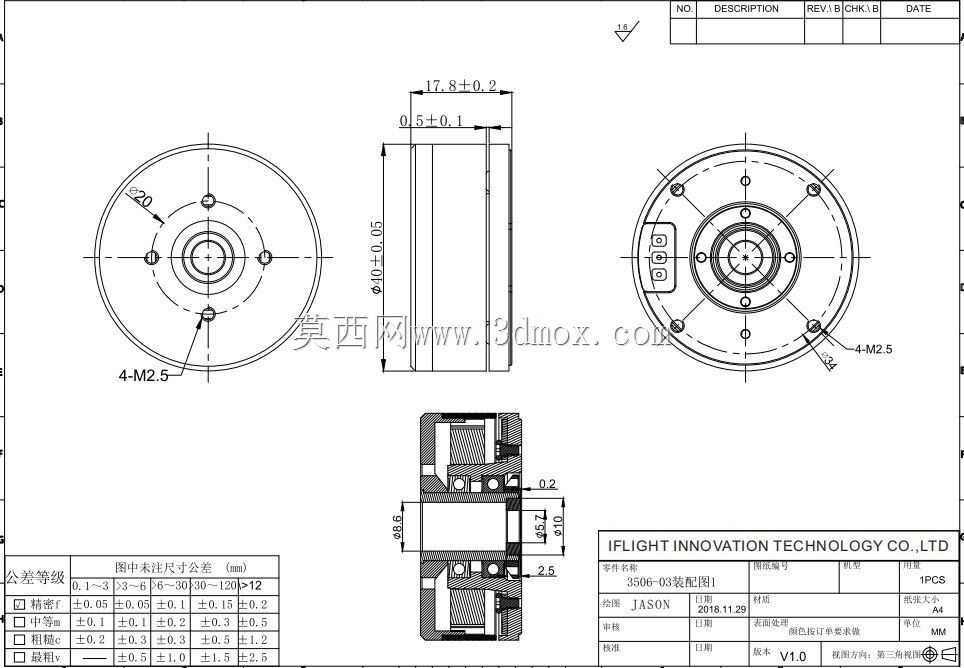

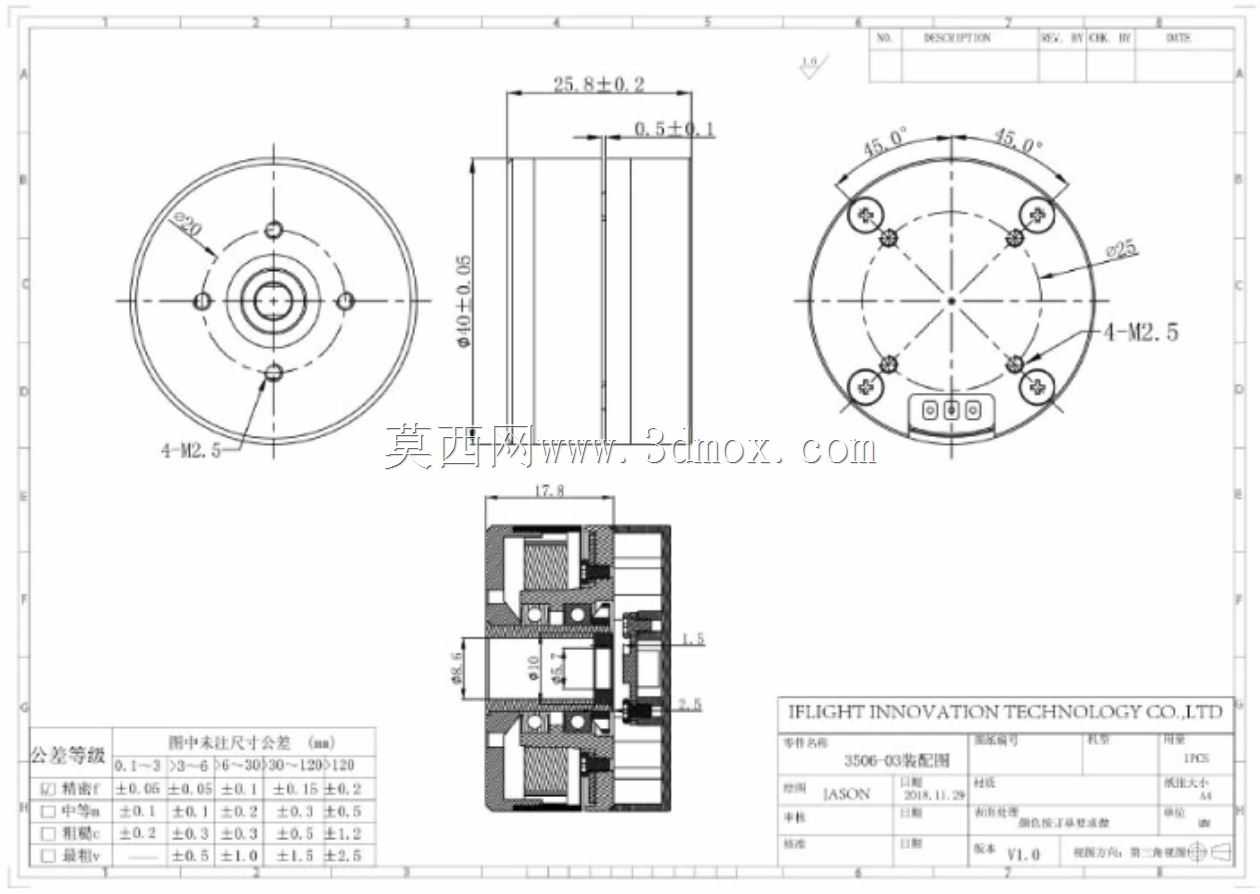

　　孔位的深度做了严格控制，不会打穿到磁钢安装位，避免影响磁路的完整性。实际应用中，这类电机不需要额外加装减速箱，直接驱动负载就能满足万向节的转速和扭矩要求，省去了减速箱带来的背隙问题，也进一步降低了整个驱动单元的重量，对于对重量敏感的航拍、便携检测类设备来说，这个结构优势非常明显。建模时参考了公开的二维尺寸参数，对各个配合面的公差做了工程化的约束，所有的安装孔位、避让槽、走线缺口都按照实际装配需求做了还原，结构件之间不存在干涉问题，导入装配环境后可以直接用来做万向节整体的结构验证，也可以作为同规格电机选型时的结构参考，核对安装尺寸、走线空间、编码器布置位置是否符合自身的设计需求。需要注意的是，这个结构的散热路径主要通过定子外壳和安装支架传导，持续运行时的负载不能超出额定范围，避免绕组过热导致的磁钢退磁问题，端盖的安装柱为塑料材质，建模时已经考虑了其受力强度，挂载对应重量范围内的负载不会出现断裂问题，但如果超出载荷范围，需要额外增加金属加强结构。
