高转速遥控模型用F540直流电机结构

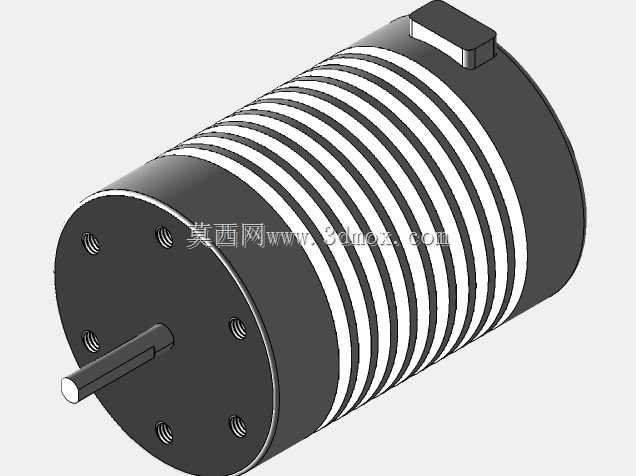

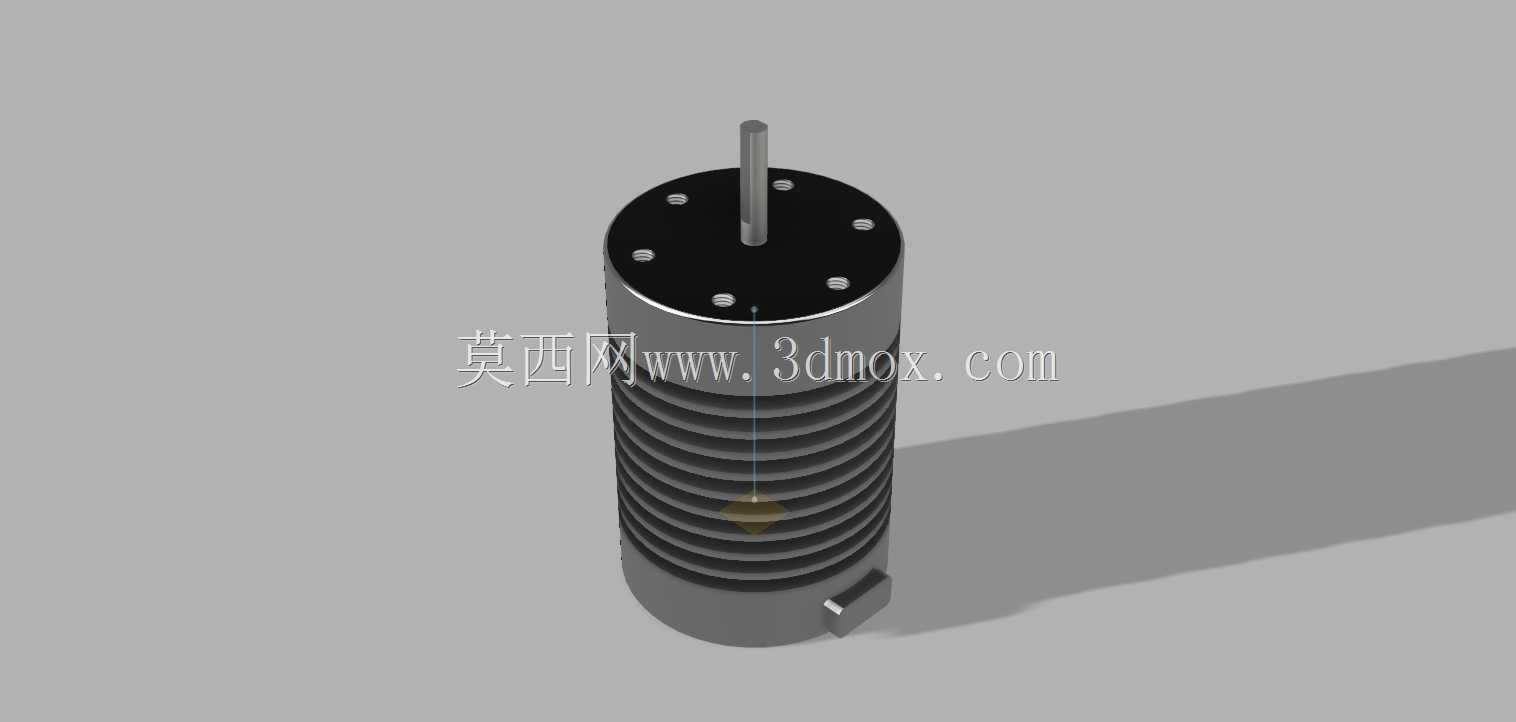

　　这款F540规格的高转速电机主要面向遥控模型领域设计，常见于1/10比例遥控平跑车、短卡、小型固定翼航模以及轻量化无人机的动力系统中，作为核心动力输出部件，其4370Kv的转速特性适配2-3S锂电池供电场景，能够在轻量化负载下提供充足的推力与轮上扭矩输出，满足模型竞速、特技动作的动力响应需求。从结构设计来看，建模过程严格按照实物尺寸测绘还原，整体采用带散热鳍片的圆柱壳体结构，壳体表面的环形散热筋沿轴向均匀分布，能够在电机高转速运转时增大与空气的接触面积，提升自然对流散热效率，避免长时间高负载下绕组过热退磁。输出轴采用标准直径的光轴设计，轴伸长度匹配常规模型电机齿的安装尺寸，轴端预留的机米螺丝固定位能够保证传动齿轮与输出轴的同轴度，

　　减少高速运转时的径向跳动。端盖部分采用对称分布的螺丝孔位设计，六个安装孔沿端盖圆周均匀排布，既保证端盖与壳体的连接强度，也能适配多数标准F540电机的安装座尺寸，用户在替换同规格电机时无需重新修改安装支架的孔位参数。建模过程中对电机的重量、密度参数做了近似还原，能够满足模型整体配重仿真、动力学仿真的参数需求，不过模型省略了外接供电电缆与端盖固定螺钉的细节，在做整机装配时需要根据实际走线需求补充线缆部分的结构，避免出现装配干涉。从安装边界来看，电机主体外径、总长度、轴伸长度、安装孔中心距都严格遵循F540电机的通用尺寸规范，安装座的适配厚度范围也与实物保持一致，在做模型整车或整机装配时，只需按照常规F540电机的安装预留空间布置即可，

　　不会出现尺寸不匹配的问题。这类电机在实际使用中通常搭配对应的电调使用，其高转速特性要求传动系统的齿轮匹配度足够高，否则容易出现扫齿问题，建模时还原的轴伸尺寸也能够帮助设计者提前匹配电机齿的模数与内径，减少实物装配时的配件选型错误。壳体侧面的接线凸台位置也按照实物位置还原，能够帮助设计者在布置设备舱时提前预留接线空间，避免线缆与车架、机身结构出现剐蹭磨损。对于结构设计从业者来说，这款模型既可以作为遥控模型整机设计的标准动力部件调用，也可以作为小型直流电机的结构参考，理解高转速小功率电机的散热结构设计、安装定位逻辑，在设计同规格定制化电机时也能参考其尺寸边界做适配调整。
