车辆减震螺旋弹簧悬架结构设计

　　在非道路作业车辆、小型乘用代步设备以及轻型工业搬运车辆的行走系统设计中，这类螺旋弹簧配合阻尼芯轴的悬架结构，是承担路面冲击缓冲、行驶姿态稳定的核心部件。不同于重型载货车辆使用的钢板弹簧叠片结构，该类悬架采用单组圆柱螺旋压缩弹簧作为弹性承载元件，配合同轴布置的阻尼缸体，能够在有限的安装空间内实现更线性的刚度输出，适配对乘坐舒适性、操控响应速度有一定要求的行走设备。从实际应用场景来看，这类悬架常被用在电动滑板车、小型仓储叉车、轻型观光代步车的前后轮连接位置，部分非道路全地形小车的独立悬挂点位也会采用同结构设计，用来过滤行驶过程中路面凸起、接缝带来的垂直方向冲击，避免刚性冲击直接传递到车架主体，延长车架上搭载的电控元件、结构件的疲劳寿命，同时降低操作人员在行驶过程中的颠簸感。

　　从功能特性层面拆解，该悬架的核心功能分为两个部分，其一是螺旋弹簧承担的弹性承载作用，弹簧采用等节距圆柱螺旋结构设计，簧丝截面为圆形，在承受轴向载荷时能够产生均匀的压缩变形，刚度曲线线性度较好，设计人员可以通过调整簧丝直径、弹簧中径、有效圈数来匹配不同载荷等级的设备需求，比如额定载荷更高的搬运车型，可以选用更大簧丝直径、更小中径的弹簧参数，提升单位变形量下的承载能力；其二是同轴内置的阻尼芯轴承担的振动衰减作用，当弹簧受到冲击产生往复伸缩运动时，阻尼结构会通过内部介质的流动阻力消耗振动能量，避免弹簧出现持续的余振，防止车辆经过颠簸路段后出现长时间的上下弹跳，提升行驶过程中的轮胎抓地稳定性。结构两端的连接耳座采用带通孔的铰支设计，安装时可以通过销轴分别与车架侧、车轮摇臂侧实现铰接，允许悬架在压缩、伸长过程中存在小角度的摆动，适配独立悬挂结构的运动轨迹需求，避免运动过程中出现卡滞、附加弯矩过大的问题。

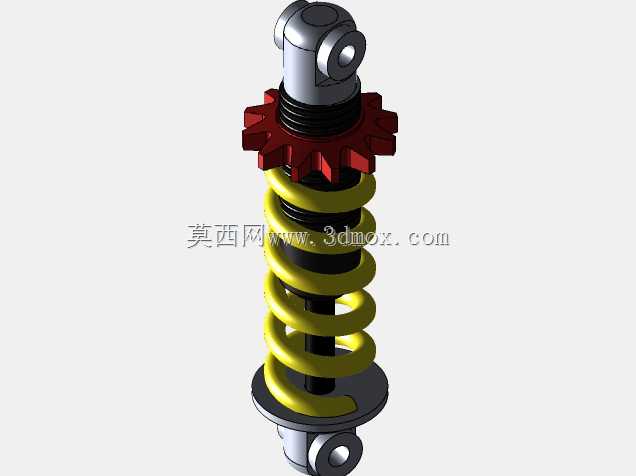

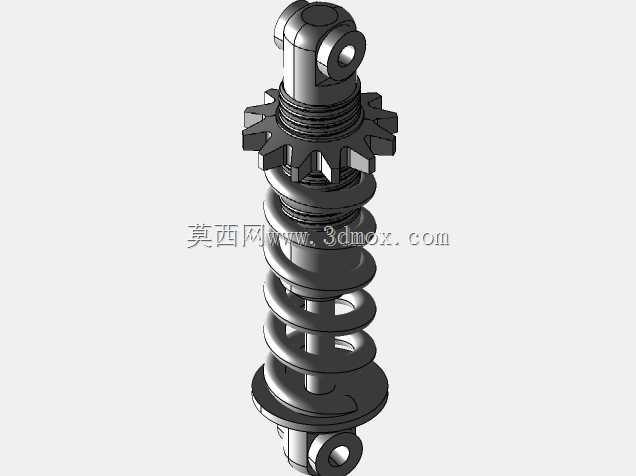

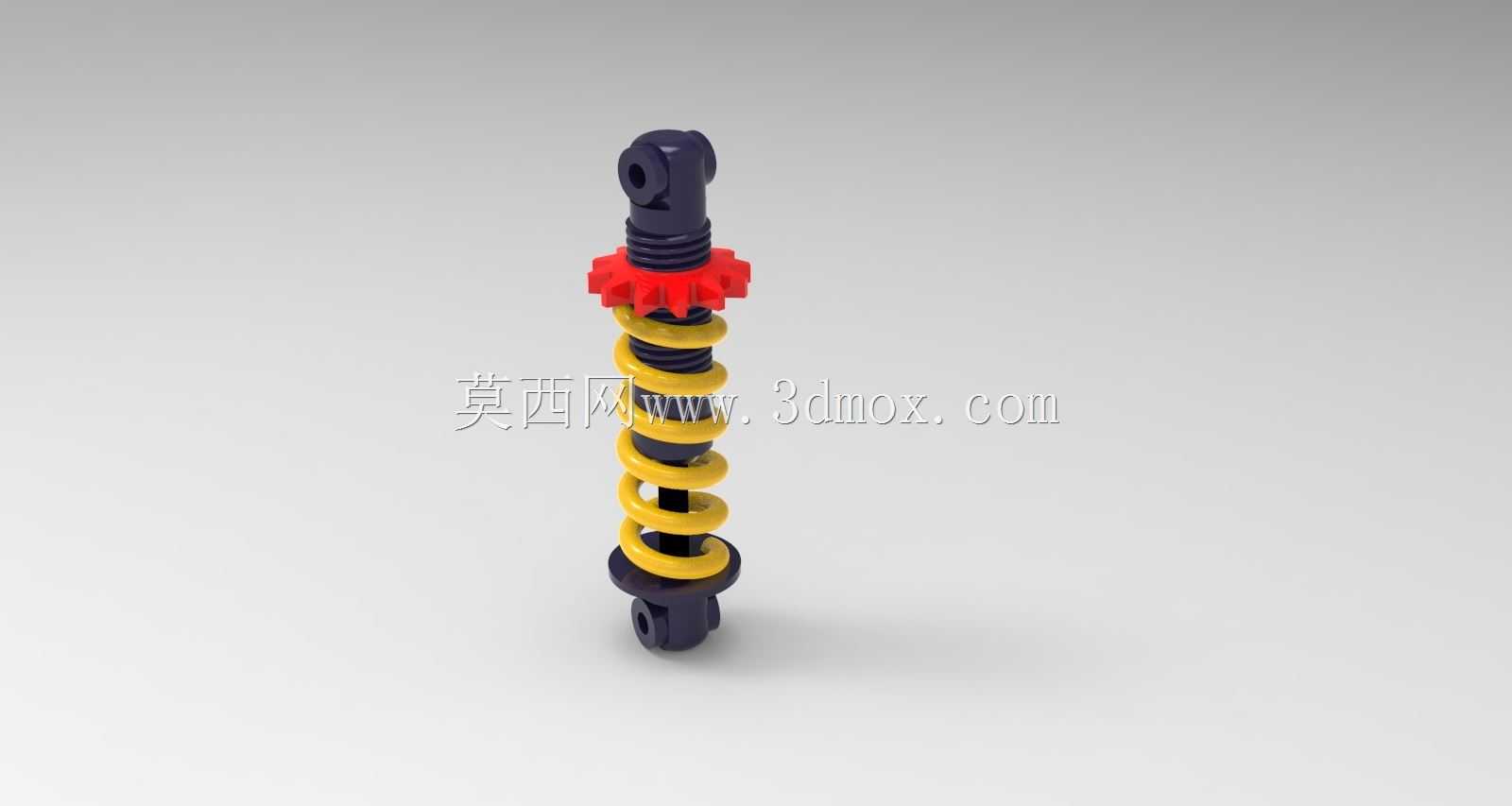

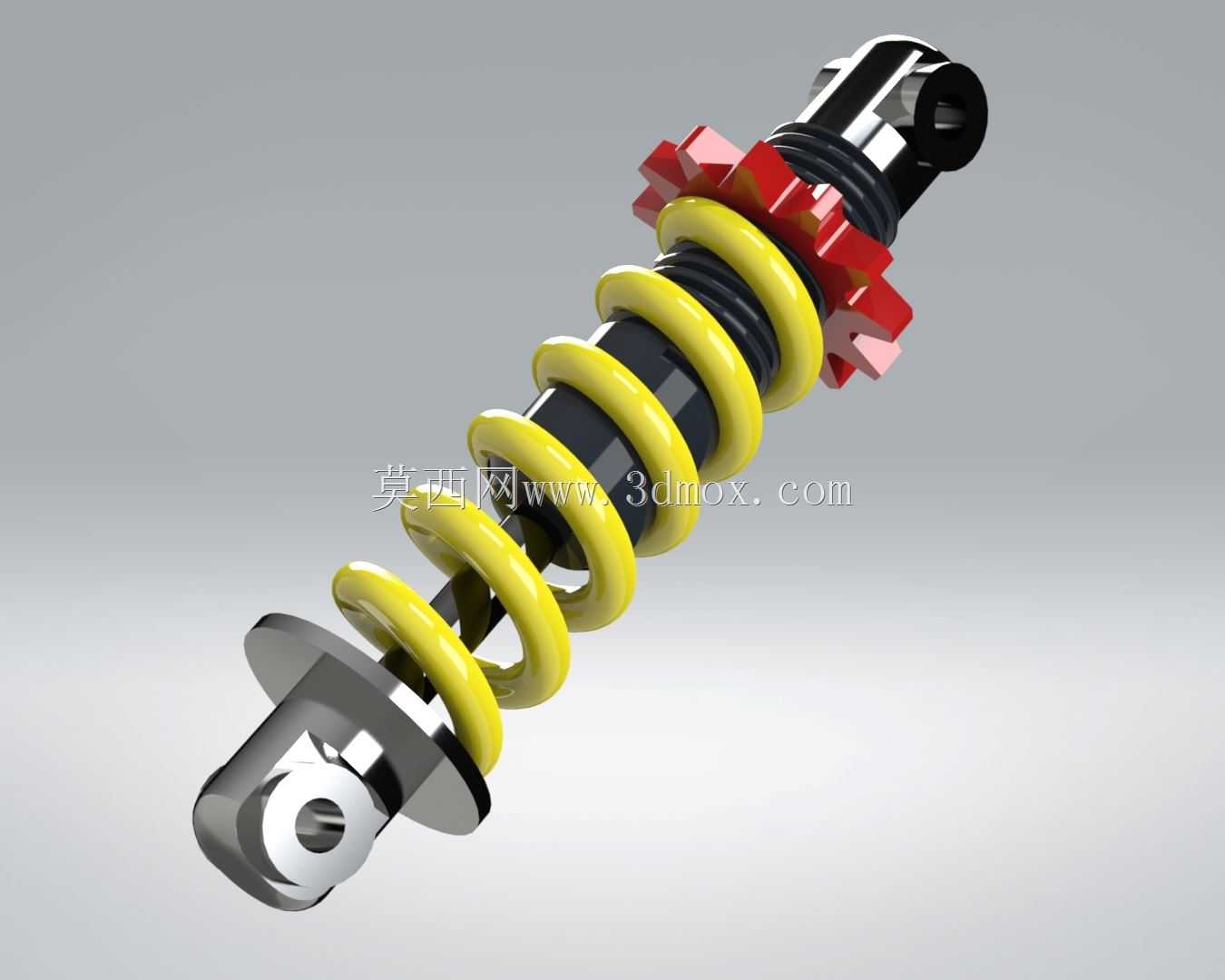

　　在设计思路上，这类悬架的结构布局采用弹簧与阻尼芯轴同轴套装的形式，能够最大程度压缩径向安装空间，不需要额外为阻尼结构预留独立的安装点位，非常适合安装空间局促的小型行走设备。弹簧上下两端的限位挡圈采用红色高强度工程材质，一方面能够对弹簧的压缩行程进行硬限位，当车辆承受超大冲击载荷、弹簧压缩到极限位置时，挡圈会率先接触形成刚性支撑，避免弹簧被压并产生永久塑性变形；另一方面挡圈的外沿做了齿状凸起结构，能够在安装时对弹簧端部进行周向定位，防止弹簧在反复压缩过程中出现周向转动，避免弹簧端部与安装座之间产生磨损。阻尼芯轴的表面做了硬质氧化处理，降低活塞杆往复运动过程中的摩擦系数，同时提升表面耐磨性能，减少沙尘、泥水附着带来的密封件磨损问题，延长阻尼结构的维护周期。

　　从安装边界与尺寸适配的角度来看，这类悬架的安装总长度需要匹配设备的设计轮跳行程，通常预留的总压缩行程要大于设备设计的最大轮跳量15%左右，避免极限工况下悬架被顶死。两端铰接孔的中心距在自由状态下的尺寸，需要结合车架与摇臂的设计硬点进行匹配，保证车辆在额定载荷下的静平衡位置时，弹簧处于预压缩状态，预压缩量通常设置为弹簧总行程的20%-30%，既可以保证行驶过程中弹簧始终处于受压状态，不会出现弹簧与安装座脱离的问题，也能避免预压过大导致悬架有效缓冲行程不足。铰接孔的内径尺寸需要匹配常用的连接销轴直径，孔内通常会镶嵌自润滑衬套，降低铰接位置的转动阻力，同时减少销轴与耳座之间的磨损，日常维护时只需要定期补充润滑脂即可，不需要复杂的拆解保养。在三维建模过程中，这类结构需要重点验证弹簧在全压缩、全伸长、静平衡三个关键位置的干涉情况，确保弹簧在伸缩过程中不会与阻尼缸体外壁、周边的车架结构、管线产生摩擦，同时要校核两端铰接点的运动轨迹，保证悬架在整个跳动行程中，铰接点的角度变化在衬套允许的摆角范围内，避免出现衬套偏磨、销轴受弯断裂的问题。对于结构设计人员来说，选用这类悬架结构时，还需要结合设备的满载轴荷、最高行驶车速、常用路面的颠簸等级，匹配对应的弹簧刚度与阻尼系数，避免刚度过大导致减震效果差，或者刚度过小导致车辆行驶中出现过多余振、支撑不足的问题。
