三角板式起重吊环连接组件结构设计

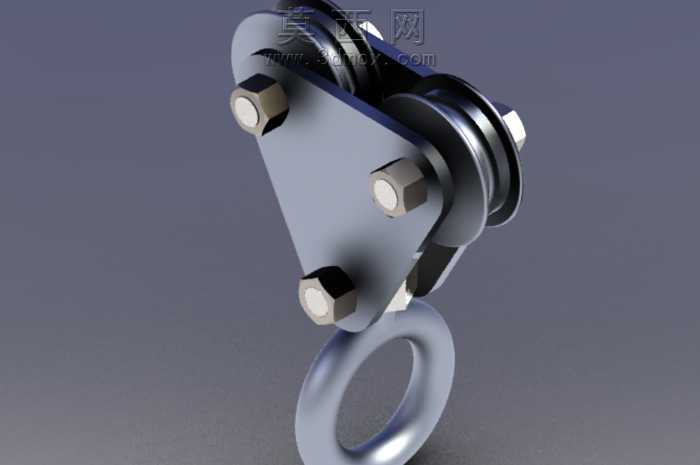

本作品为起重吊装场景使用的吊环连接组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配设计逻辑，先完成各独立零件的特征建模，再按照实际装配约束完成整体组装，所有配合关系均符合真实机械装配的公差与运动要求。模型主体采用三角承力板作为核心承载结构，三角构型能够均匀分散吊装过程中的多向载荷，避免应力集中导致的结构失效，板件边缘做了圆角过渡处理，既减少加工时的应力残留，也能避免使用过程中尖锐边角对吊索的磨损。组件集成了定滑轮结构，滑轮通过销轴与三角板连接，销轴两端采用六角螺栓与防松螺母紧固，保证滑轮转动过程中不会出现轴向窜动，滑轮的轮槽尺寸按照常规吊装钢丝绳直径设计，能够引导绳索顺滑转动，降低绳索与构件之间的滑动摩擦。下方连接的整体式吊环采用圆弧过渡的封闭环结构，环体截面为圆形，能够均匀承受吊点的拉力载荷，吊环与三角板之间通过铰接结构连接，可在一定角度范围内自由转动，适配不同吊装角度的使用需求。渲染阶段采用金属材质表现构件质感，承力板与螺栓螺母赋予哑光合金钢材质，添加细微的表面喷砂纹理还原真实金属加工表面效果，吊环与滑轮部分赋予略带光泽的镀锌钢材质感，区分不同零件的表面处理工艺，场景采用柔和的侧上方打光，突出零件的轮廓结构与装配层次，阴影设置为软阴影，增强模型的立体感与真实感。设计过程中充分考虑了构件的受力合理性，所有承力部位的厚度、螺栓规格、销轴直径均按照吊装配件的常规载荷等级做了匹配设计，各零件之间不存在干涉问题，可直接用于工程参考、吊装方案演示或者相关配件的二次开发设计，模型的特征树保留完整建模步骤，可根据实际使用需求修改各部分尺寸参数，快速调整出适配不同载荷等级的同类型连接组件。
