SAE对开式拆分法兰半体结构设计

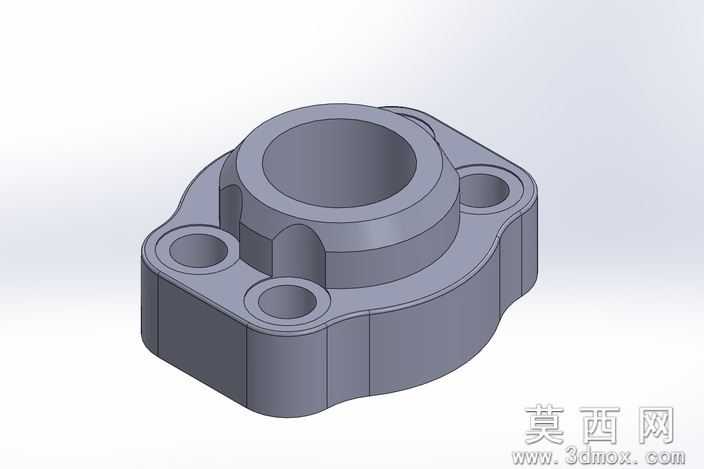

本模型为SAE标准拆分法兰的半体结构，采用SolidWorks进行全参数化三维建模，建模过程严格遵循SAE法兰相关尺寸规范，保证各安装孔位、对接端面、中心通径的尺寸精度符合行业使用要求。建模阶段首先绘制法兰半体的底座轮廓草图，通过拉伸特征生成方形安装底座基体，针对底座上的四个安装通孔，采用草图阵列结合拉伸切除的方式完成孔位制作，保证孔位的位置度与同轴度满足装配要求。中部凸台部分采用旋转凸台特征生成主体圆柱结构，针对凸台与底座的衔接位置，通过圆角特征做过渡处理，消除结构应力集中点，同时优化金属切削加工的工艺性。中心通径采用拉伸切除完成内孔制作，内孔表面预留合理的加工余量，适配实际生产中的精加工工序需求。模型的渲染环节采用金属不锈钢材质，调整材质的粗糙度、金属度参数还原锻钢法兰的真实金属质感，场景采用三点布光方案，主光源从侧上方投射突出法兰的结构轮廓与曲面过渡，辅助光源补光消除暗部死黑，环境光添加微弱的反射效果，还原金属表面的细腻反光特性，最终渲染图清晰展现法兰半体的各部分结构细节。该拆分法兰半体主要应用于高压液压管路的连接场景，对开式的结构设计无需从管路端部套入法兰，可直接在管路指定位置扣合安装，大幅提升了管路装配与后期维护的便捷性，尤其适用于已铺设完成的管路改造、维修场景。建模过程中对法兰的密封端面做了细节处理，预留了密封件安装的槽位结构，保证两半法兰扣合后可配合密封圈实现高压工况下的密封效果，各边角位置均做了符合加工工艺的倒角处理，避免锐边在装配过程中划伤密封件或操作人员，整体结构兼顾了装配实用性与加工工艺性，可直接用于液压系统管路设计的装配参考、加工出图的基础模型使用。
