6000-6009系列深沟球轴承结构设计

　　在各类旋转传动场景中，深沟球轴承是应用覆盖范围最广的基础支撑部件，从中小型电机输出轴、家用电机转子支撑，到输送机辊筒、机床轻载主轴、农用机械传动辊、健身器材旋转轴，甚至是办公设备的转动辊组，都能见到这类轴承的身影。这类轴承的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的损耗，同时限制轴与安装座之间的轴向、径向窜动，保证传动部件的回转精度在设计允许范围内。

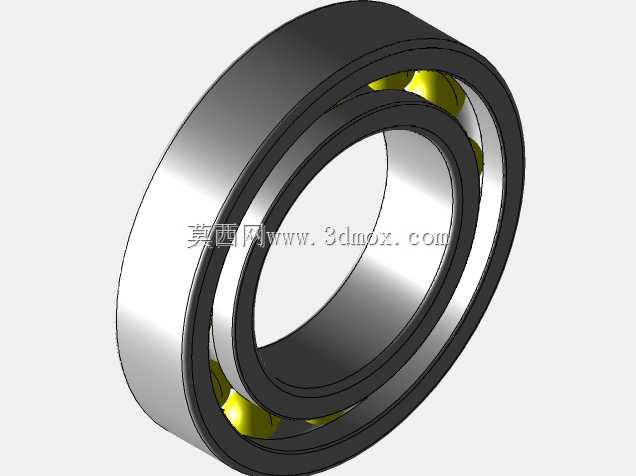

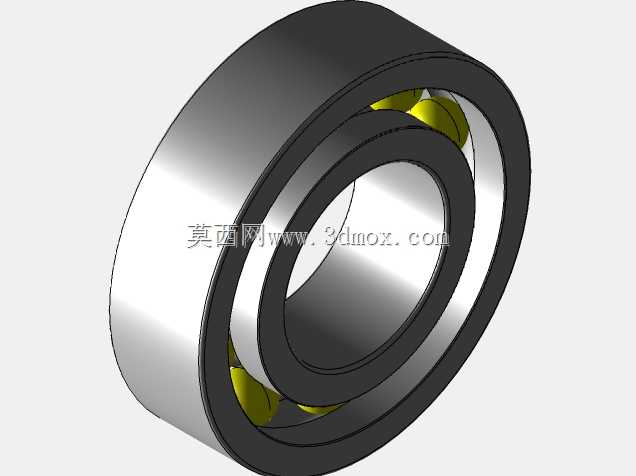

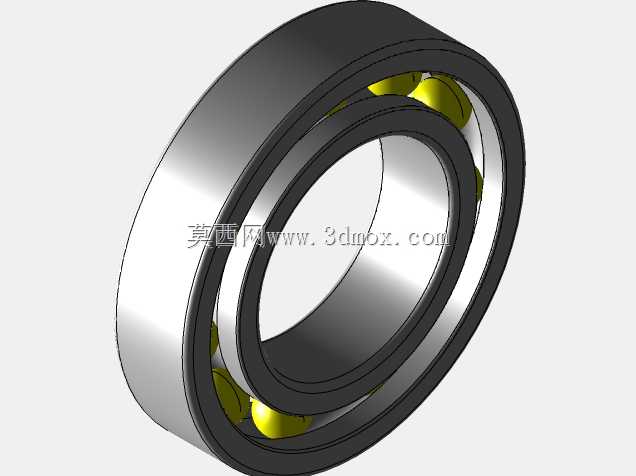

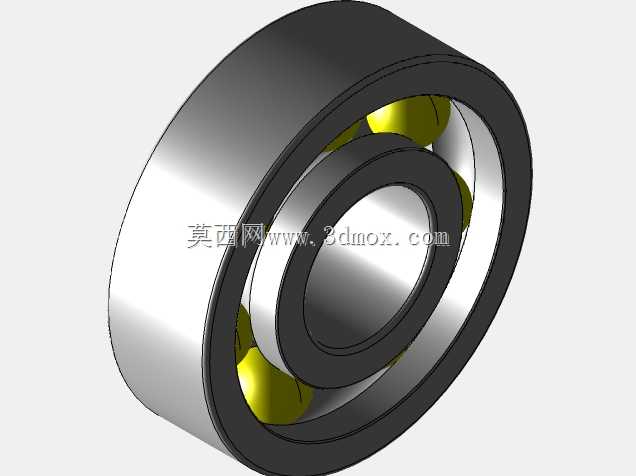

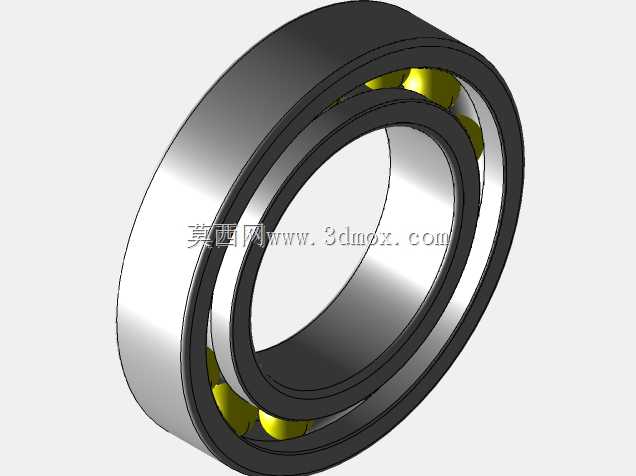

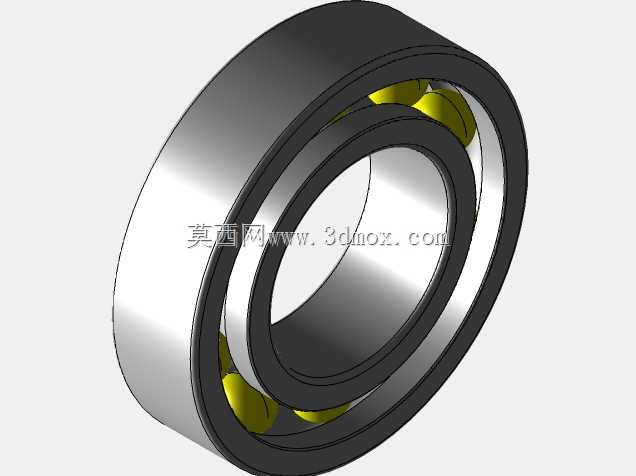

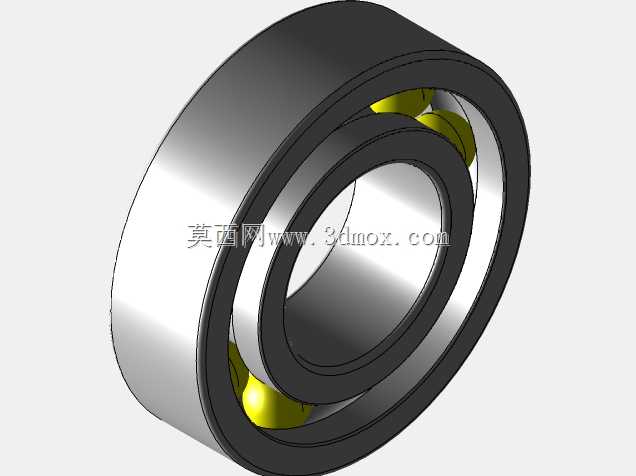

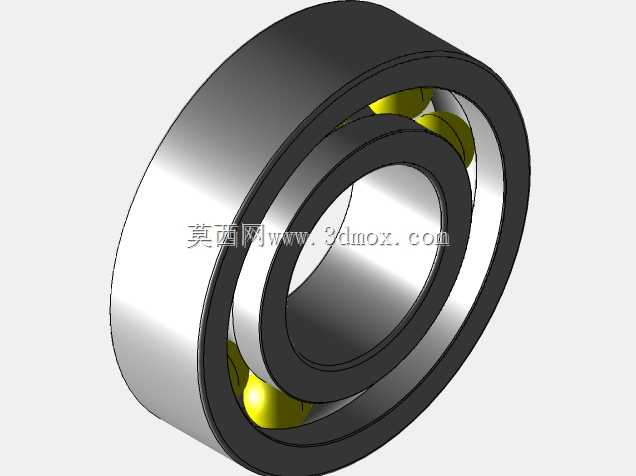

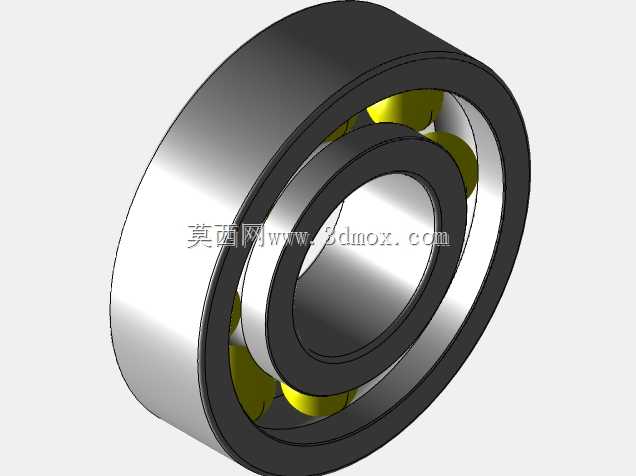

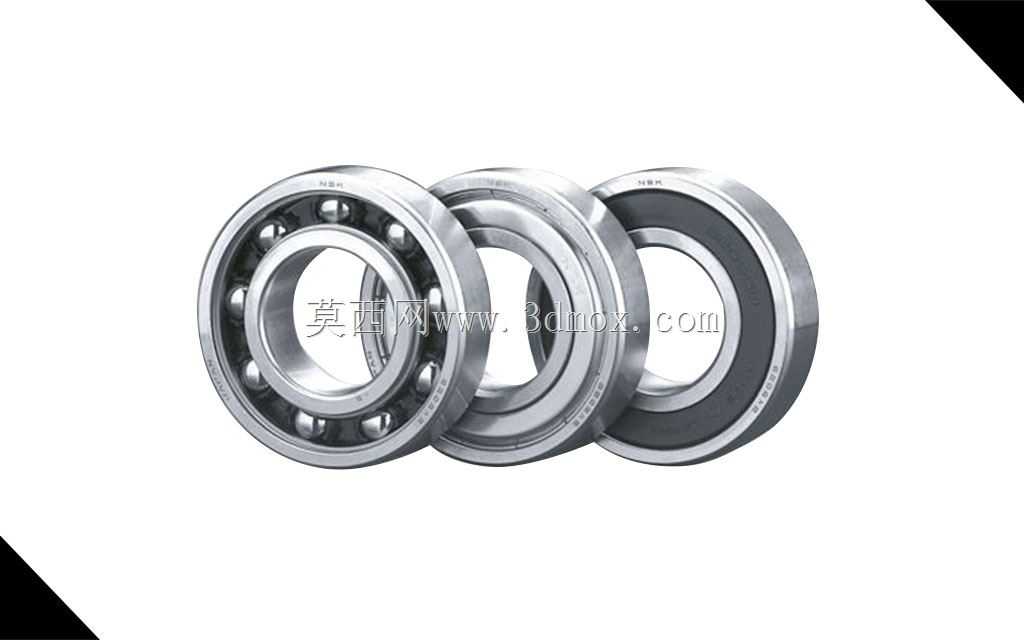

　　本次呈现的6000-6009系列深沟球轴承，在结构设计上遵循通用深沟球轴承的成熟构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，部分密封型变体还会在内外圈的端面间隙处加装防尘盖或者接触式密封圈，避免外界粉尘、水汽进入滚道内部，同时防止轴承内部填充的润滑脂泄漏，适配多粉尘、无定期维护条件的户外作业场景。设计过程中，滚道的曲率参数是核心控制要点，内圈外滚道、外圈内滚道的圆弧曲率略大于钢球半径，保证钢球与滚道之间为点接触状态，在承受径向载荷时接触应力分布均匀，同时预留足够的润滑脂存储间隙，避免运转过程中出现干摩擦。保持架采用浪形冲压结构，将每粒钢球均匀分隔在滚道的对应位置，避免钢球之间直接接触产生额外摩擦与碰撞，同时引导钢球在滚道内顺畅滚动，不同尺寸规格的保持架兜孔间隙根据钢球直径做匹配调整，保证高速运转时钢球不会出现卡滞或者窜动过大的问题。

　　从安装边界来看，该系列轴承属于轻窄系列深沟球轴承，内圈内径从10mm到45mm覆盖常用的小直径轴段安装需求，外圈外径对应从26mm到75mm，宽度尺寸随内径规格递增从8mm到16mm逐步变化，安装时内圈与轴采用过盈配合，过盈量根据轴的载荷性质、运转转速做调整，重载、高速工况下适当增大过盈量，避免内圈与轴之间出现相对滑动磨损轴颈；外圈与轴承座孔多采用过渡配合或者小间隙配合，方便安装拆卸，同时允许轴承在受热膨胀时存在微小的轴向窜动空间，避免热应力导致的轴承卡滞。安装过程中需要注意，施加装配力时只能压装对应配合的套圈，不能通过滚动体传递装配力，否则会造成滚道表面压痕，直接影响轴承的运转精度与使用寿命。

　　在实际选型应用中，该系列轴承适用于高速、低噪声、径向载荷为主的工况，比如中小型异步电机的两端支撑，搭配双面铁封的结构可以有效阻挡电机内部碳粉、外界粉尘进入滚道，长期运转无需额外补充润滑；在电动工具的输出轴部位，该系列轴承可以承受一定的冲击载荷，配合润滑脂的合理选用，能够满足每分钟上万转的高速运转需求；在家电产品比如洗衣机滚筒、风扇电机中，低噪声的设计特性可以有效降低设备运转时的异响，提升使用体验。设计建模过程中，需要严格控制滚道的形位公差，内圈的内径、外圈的外径圆柱度公差控制在微米级，滚道的圆度、波纹度直接影响轴承运转时的振动与噪声水平，钢球的直径差控制在极小范围内，避免不同钢球受力不均导致的早期疲劳点蚀。密封结构的设计上，非接触式防尘盖与内圈挡边之间保留微小间隙，运转时不会产生接触摩擦，适合高速低尘场景；接触式橡胶密封圈与内圈挡边过盈贴合，密封效果更好，适合粉尘较多、存在水汽的作业场景，但摩擦阻力相对更大，极限转速会比开式、铁封结构低15%-20%左右。

　　日常运维过程中，开式结构的轴承需要根据运转周期定期补充润滑脂，润滑脂的填充量控制在轴承内部空腔的1/3到1/2，过量填充会导致运转时搅拌发热，反而加速润滑脂变质失效；密封型轴承在出厂时已经预填了长寿命润滑脂，正常使用周期内无需额外补充维护，降低了设备的运维成本。轴承的安装拆卸推荐使用专用的拉马、感应加热器工具，避免直接锤击套圈造成局部变形，装配前需要清理轴颈、轴承座孔的毛刺与杂质，涂抹少量润滑脂方便装配，同时避免硬质颗粒进入滚道内部造成磨粒磨损。
