M16规格六角锁紧螺母结构设计

　　在各类机械装配、钢结构连接、工装夹具搭建、输送线安装、液压管路排布等场景里，螺纹紧固件的防松性能直接决定整套设备的运行可靠性，尤其是存在持续振动、交变载荷、温度循环变化的工况下，普通六角螺母很容易出现螺纹副咬合失效、预紧力衰减、螺母回转松脱的问题，轻则引发设备异响、部件移位，重则导致连接结构解体，引发安全事故。这款M16规格的六角锁紧螺母，就是针对这类防松需求设计的专用紧固件，和普通标准六角螺母相比，它在螺纹结构、端面接触形式上做了针对性优化，不需要额外加装弹簧垫圈、止动垫片就能实现可靠的螺纹锁止，能大幅减少装配环节的零件数量，降低现场装配的复杂度，同时也避免了额外垫圈带来的接触面压痕、预紧力损耗问题。

　　从实际使用场景来看，这款螺母适配公称直径16mm的公制外螺纹件，不管是8.8级、10.9级还是12.9级的高强度螺栓、螺柱，只要螺纹公差带符合6H/6g的配合要求，都可以搭配使用，覆盖了从普通设备机架连接、传动部件固定，到工程机械检修、自动化线体改造、农机具装配等多个领域的使用需求。在做结构设计的时候，首先考虑的是安装操作的通用性，螺母的六角对边尺寸完全沿用标准M16六角螺母的安装边界，现场装配时不需要更换专用扳手，普通的24mm开口扳手、套筒扳手、棘轮扳手都可以直接操作，不管是狭小空间的盲位安装，还是大扭矩的预紧作业，都能适配现有工具的操作空间，不会出现因为外形特殊导致工具卡滞、无法施加额定预紧力的问题。

　　螺母的内螺纹采用了等距梯形牙型优化，和普通三角螺纹相比，牙底的圆弧过渡更大，能有效分散螺纹啮合时的应力集中，当承受轴向交变载荷的时候，每一圈螺纹的受力分布更均匀，不会出现前两圈螺纹应力过载滑牙的问题，同时螺纹表面的粗糙度控制在Ra1.6以内，能减少螺纹旋合时的摩擦阻力，手动旋入阶段不会出现卡涩、偏斜的问题，也能降低反复拆装后的螺纹磨损量，就算是需要频繁拆卸维护的部位，重复拆装十次以上依然能保持稳定的啮合精度。螺母的两个端面都做了精车处理，端面和螺纹轴线的垂直度控制在0.05mm以内，当和被连接件表面贴合的时候，整个环形接触面的压应力分布均匀，不会出现偏载导致的预紧力偏移，也能避免因为端面倾斜导致的螺纹副额外弯曲应力，在搭配平垫使用的时候，能让平垫的受力完全贴合在支撑面上，不会出现垫圈翘边、压溃被连接件表面的问题。

　　在防松结构的设计上，这款螺母没有采用嵌入尼龙圈、顶部压点变形的传统防松方案，而是通过螺纹副的过盈配合量优化实现锁止，在螺纹加工的时候，对中径尺寸做了微米级的正公差调整，当螺母旋入外螺纹件的时候，螺纹牙侧会产生均匀的弹性变形，形成足够的径向抱紧力，就算设备运行时产生横向振动、轴向冲击，螺纹副之间的摩擦力也能始终保持在临界锁止值以上，不会出现螺母回转松脱的问题。这种全金属的防松结构相比尼龙圈防松螺母，能适应更高的工作温度范围，就算在150℃以上的高温工况下，比如发动机周边、焊接工装、热处理料架这些部位，也不会出现防松元件老化、失效的问题，同时也不存在尼龙碎屑污染装配面的问题，适合在洁净车间、食品加工设备、医疗装备这类对异物污染有严格要求的场景使用。

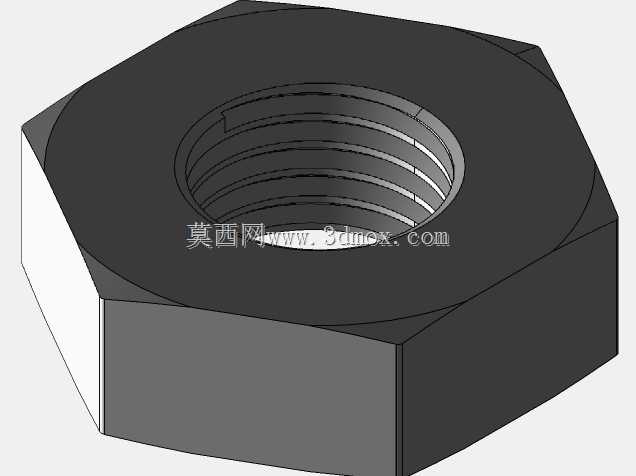

　　从安装边界来看，螺母的厚度尺寸比普通标准M16六角螺母厚15%左右，增加的厚度一方面能提升螺纹的啮合圈数，让更多的螺纹牙参与承载，提升整体的连接强度，另一方面也能增加螺母和被连接件的接触面积，降低接触面的压应力，就算是固定在铝合金、工程塑料这类强度较低的被连接件表面，也不会因为压应力过大导致接触面凹陷、预紧力流失。螺母的六角棱边都做了0.5mm的倒角处理，既可以去除加工过程中产生的毛刺、锐边，避免装配时划伤操作人员的手部，也能在螺母放入沉孔安装位的时候起到导向作用，不需要刻意对准就能顺利放入安装位，提升盲装场景下的装配效率。在做三维建模的时候，所有的尺寸都严格按照实际加工公差做了参数化设置，螺纹部分采用真实的螺旋扫掠结构建模，而不是用贴图示意，导入装配体的时候可以直接做干涉检查、运动仿真，准确模拟螺母旋入全过程的空间位置，不会出现虚拟装配时螺纹不啮合、碰撞检测误报的问题，结构设计人员在做整机装配的时候，可以直接调用这个模型完成紧固件的排布，不需要自己重新绘制螺母模型，能大幅节省结构设计阶段的标准件建模时间，同时模型的外形尺寸和实物完全一致，在做安装空间校核的时候，可以准确判断扳手操作的预留空间是否足够，避免后期生产装配时出现工具无法操作的问题。

　　在实际选型使用的时候，需要注意根据被连接件的强度等级匹配对应的预紧扭矩，搭配8.8级螺栓的时候，推荐预紧扭矩控制在180-210N·m区间，搭配12.9级螺栓的时候，预紧扭矩可以提升到280-320N·m，不要超过螺栓的屈服强度对应的扭矩值，避免出现螺栓拉伸断裂、螺纹滑牙的问题。如果是在有强腐蚀的工况下使用，可以根据需求选择表面镀锌、达克罗、不锈钢材质的对应产品，模型的结构尺寸完全通用，只需要修改材质参数就能适配不同表面处理的选型需求。
