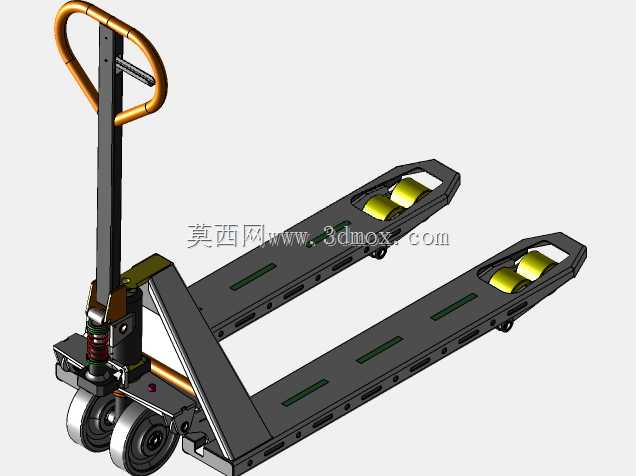

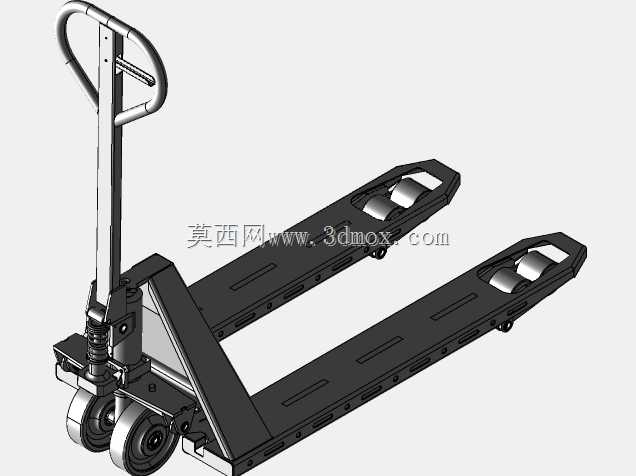

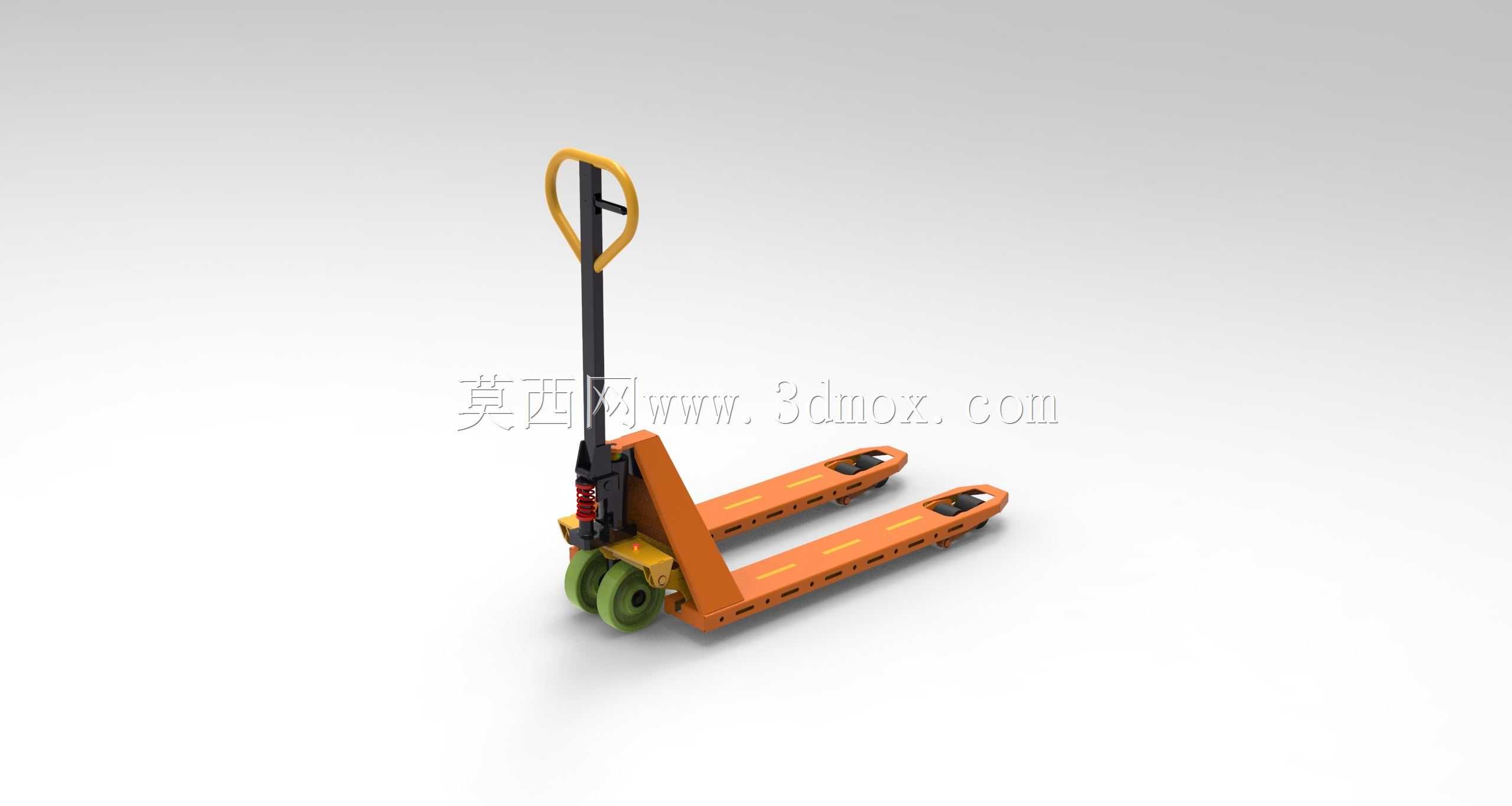

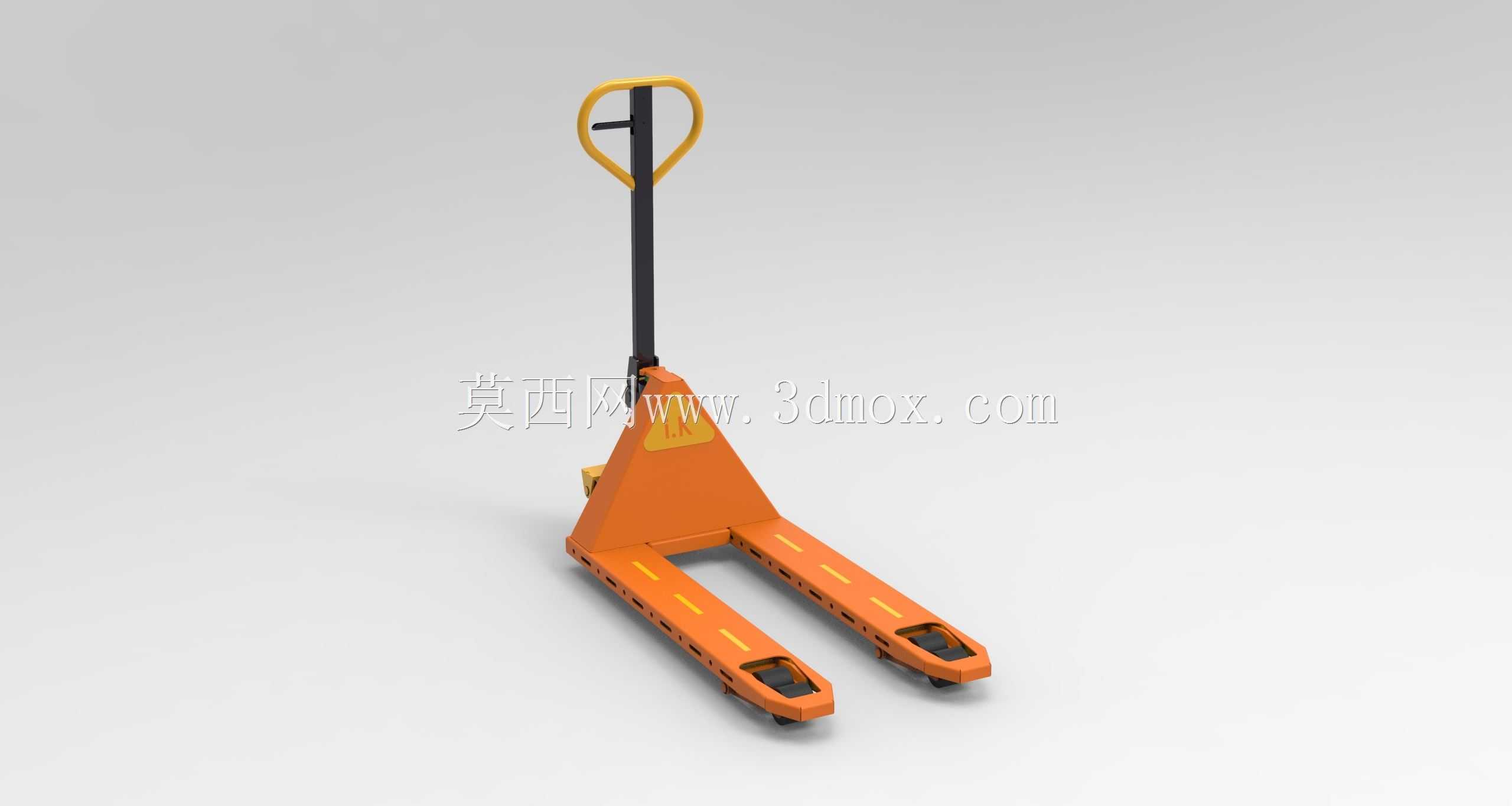

手动液压托盘搬运车结构三维设计

　　手动液压托盘搬运车是仓储物流、生产车间、商超配送场景中应用最广泛的短距离托盘货物搬运设备，无需额外动力源，单人即可操作完成2-3吨级托盘货物的水平移位、装卸货对位作业，在窄通道作业、货车车厢内装卸、仓库库位调整等场景中，具备机动灵活、转弯半径小、维护成本低的显著优势，是厂内物流体系中不可或缺的基础搬运装备。该款搬运车的整体结构围绕实际作业工况做了针对性设计，货叉部分采用整体冲压成型的高强度槽钢截面，叉体长度适配国标通用1200mm1000mm、1200mm800mm标准托盘，叉体前端做了渐薄式导向坡口设计，插入托盘插孔时无需反复对位即可顺利推入，减少作业过程中对托盘底部的磕碰损伤；叉体上表面做了防滑纹理处理，

　　承载状态下托盘与叉体的摩擦力足够，避免移位过程中托盘侧滑。液压提升单元集成在车体中部的连接架位置，采用手动柱塞式液压泵结构，通过摇臂的往复按压即可驱动柱塞泵输出压力油，推动起升油缸将货叉抬升至额定作业高度，油缸内部集成了溢流保护结构，当承载重量超过额定阈值时自动溢流卸压，避免超负载造成结构件变形或密封件损坏；泄压阀集成在操作手柄根部，捏动手柄上的泄压扳手即可控制货叉平稳下降，下降速度可通过扳手捏合幅度灵活控制，避免重物快速下落造成冲击。操作手柄采用人体工学弯管设计，上部的环形握把适配不同身高操作人员的握持角度，手柄与转向桥采用万向连接结构，转向角度可达180度以上，配合前轮的小半径转向设计，整车最小转弯半径可控制在1.5米以内，

　　能够在宽度2米以内的窄通道中顺利完成转向作业。行走轮采用聚氨酯包胶材质，前轮为双轮并排结构，既能够分散承载压力，也能在经过地面接缝、小型障碍物时保持平稳，不会出现卡滞；承载轮安装在货叉前端底部，采用低阻力深沟球轴承作为转动支撑，推行过程中阻力小，操作人员无需施加过大推力即可移动重载货物。整车的结构布局充分考虑了日常维护的便利性，液压泵的注油口、密封件更换位置都预留了足够的操作空间，轮组的固定采用快拆式销轴结构，磨损后无需复杂工具即可完成更换。设计过程中对各受力部件做了载荷校核，叉体在额定载荷下的最大挠度控制在允许范围内，长期使用不会出现永久变形；整车的重心位置经过优化，满载状态下的重心落在前后轮的支撑区间内，不会出现前倾翘尾的风险，作业稳定性有充足保障。
