落地式单柱篮球架结构三维设计

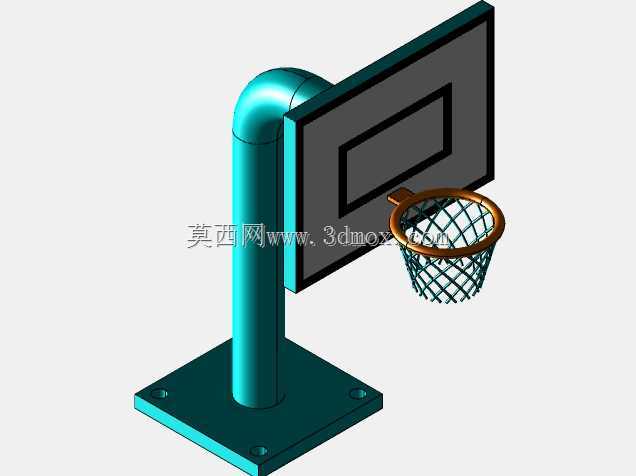

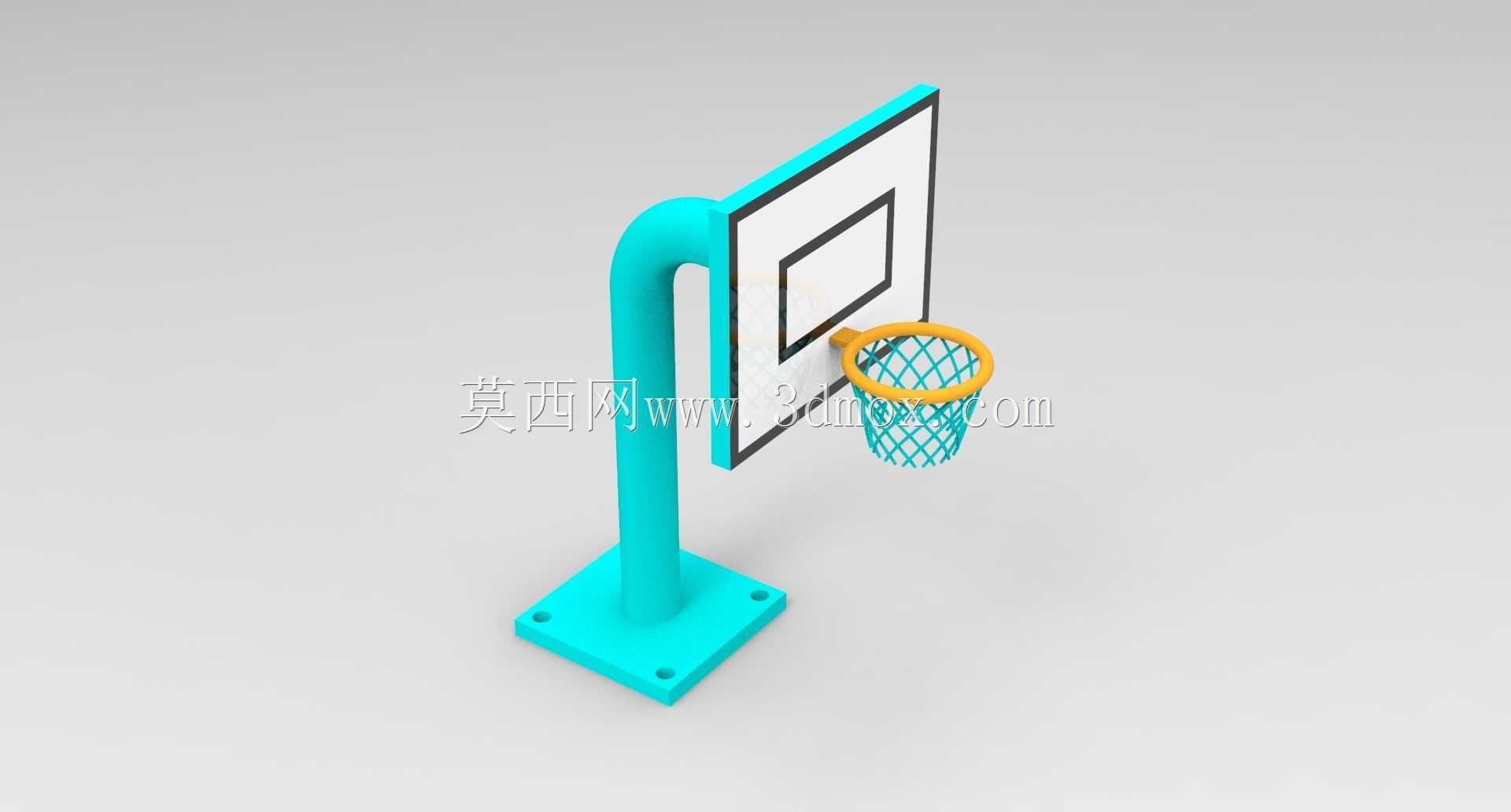

　　这款落地式单柱篮球架的三维结构设计，首先从实际安装场景的边界条件出发做整体构型规划，区别于常见的双柱或悬臂预埋式结构，单柱弯管支撑的形式更适配小型运动场地、社区休闲区、校园边角活动区这类空间有限的布设场景，安装时不需要做大面积地面开挖预埋，仅通过底座四个安装孔配合膨胀螺栓即可完成与硬化地面的固定，大幅降低场地施工的改造成本，也方便后期根据场地使用需求做移位调整。

　　从结构功能拆分来看，整套装置分为底部安装底座、弯管支撑立柱、篮板安装框架、篮圈固定座、篮网挂接结构五个核心部分。底座采用方形加厚平板结构，四个安装孔对称分布在平板四角，孔位间距经过受力校核，能够在运动员扣篮、篮球高速撞击篮板时将冲击力均匀传导到地面，避免局部应力集中导致底座变形或固定螺栓松脱。支撑立柱采用圆管一体弯制成型，从底座垂直向上延伸后做90度水平弯折，弯折段的末端直接连接篮板背部的安装面，这种一体弯管的结构省去了多段管件焊接的拼接焊缝，既减少了焊接应力带来的结构变形风险，也让整体支撑的受力路径更顺畅，冲击力从篮板传导到立柱后可以顺着弯管的弧形过渡段直接传递到底座，不会在拼接位置出现应力断裂的隐患。

　　篮板部分采用矩形平板构型，正面预留了标准尺寸的投篮瞄准方框，方框的位置、尺寸完全贴合常规休闲篮球运动的使用习惯，篮板与支撑立柱的连接位置设置在篮板背部中上部，能够避开篮球撞击的核心区域，减少连接螺栓受侧向冲击的概率。篮圈采用标准环形圆管结构，通过三角加强筋固定在篮板正面的瞄准方框下方，篮圈的水平度、与篮板的间距都符合日常休闲篮球运动的使用要求，篮圈下方均匀预留了篮网挂接的卡槽，不需要额外焊接挂耳就能完成篮网的固定安装，减少了零散零件的数量。

　　设计过程中对各部分的尺寸边界做了明确约束：底座的方形轮廓尺寸控制在常规硬化地面的单块铺装地砖范围内，安装时不会破坏多块地砖的拼接结构；立柱的垂直段高度经过人体工程学校核，保证篮圈安装完成后的离地高度符合休闲篮球运动的常规使用高度，同时立柱的管径、壁厚经过抗冲击验算，能够承受长期使用中篮球撞击、运动员偶尔抓筐带来的载荷，不会出现立柱弯曲变形的问题；篮板的外轮廓尺寸适配单柱支撑的承重范围，既保证足够的投篮瞄准参考面积，也不会因为尺寸过大增加支撑结构的载荷负担。

　　从实际使用的场景适配性来看，这款结构不需要复杂的配重块或者预埋基础，整体零件数量少，加工工艺简单，弯管、板材切割、焊接的工序都可以在常规机械加工车间完成，生产成本可控。安装完成后，立柱位于篮板的侧后方，不会遮挡投篮者的视线，也不会在运动过程中对球员造成碰撞阻碍，相比双柱式篮球架，立柱占用的地面空间更小，场地内的活动范围更充裕。篮网采用挂接式安装，后期出现磨损可以直接更换，不需要拆卸篮圈或者篮板结构，维护便捷性更高。

　　在结构细节的处理上，所有管件的端部都做了卷边或者封盖处理，避免尖锐的管口造成划伤；所有焊接位置都做了打磨圆角处理，没有突出的焊瘤或者尖锐边角；底座的边缘做了小倒角处理，避免安装和移动过程中磕碰损伤。整体结构没有多余的装饰性构件，所有构型都服务于结构强度、安装便捷性和使用安全性的核心需求，既可以作为小型休闲场地的固定篮球设施，也可以经过表面喷塑处理后作为户外公共运动设施长期使用，结构的冗余度设计能够适应户外温差、雨雪侵蚀带来的材料性能变化，保证长期使用的结构稳定性。
