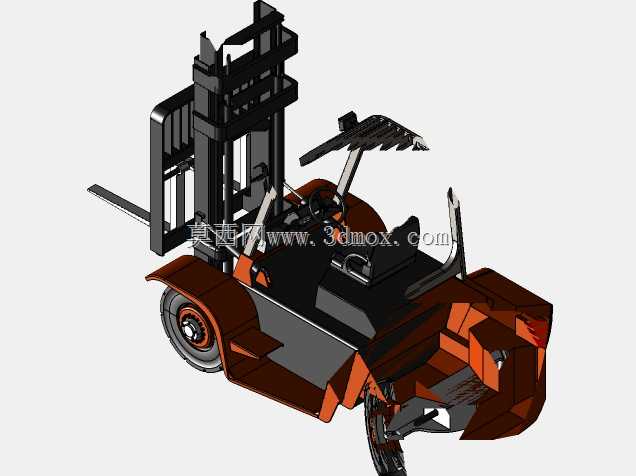

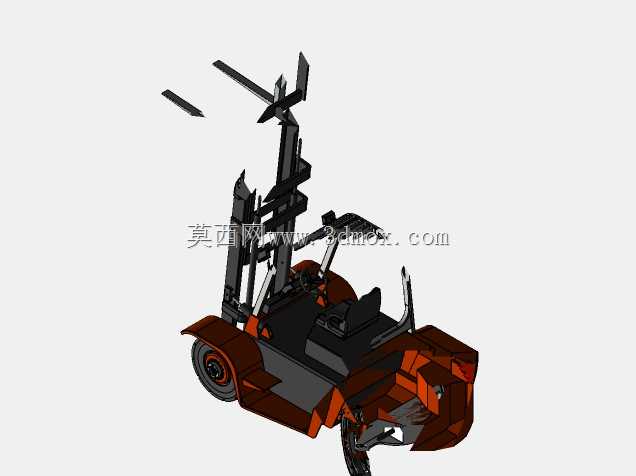

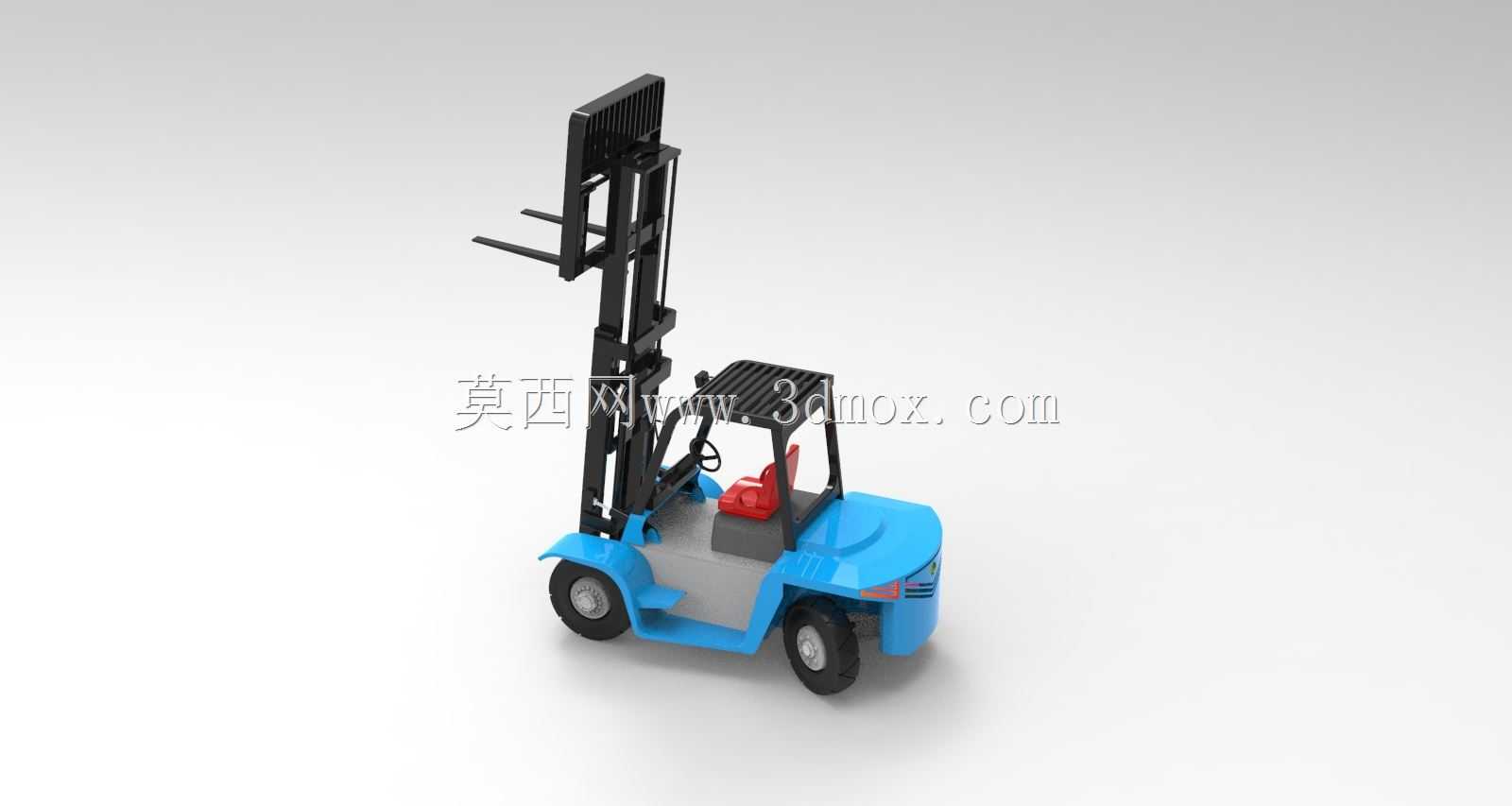

平衡重式内燃叉车整机结构三维设计

　　这款平衡重式叉车的三维结构设计，完全围绕厂内物流搬运的实际工况展开，覆盖从仓储堆垛、厂区转运到货车装卸的全场景使用需求。设计过程中优先考虑了作业时的载荷稳定性，尾部的平衡重块与前部门架、货叉的载荷力矩做了精准匹配，额定载荷下的纵向倾翻临界值预留了足够安全余量，适配常规1.6米载荷中心的作业标准，能满足多数生产企业、物流仓库的托盘货物搬运需求。整机的外形尺寸控制充分考虑了厂内通道的通行边界，整车宽度适配标准1.8米作业通道的转弯需求，最小转弯半径的参数匹配经过反复校核，确保在狭窄货架区间内也能完成转向、对位操作，不会出现通道宽度不足无法作业的问题。门架部分采用两级伸缩的结构设计，起升高度覆盖常规仓库3米货架的堆垛需求，

　　门架的槽钢导轨与滚轮配合间隙做了合理设定，既保证起升过程的顺畅无卡滞，又避免间隙过大导致货叉晃动，影响对位精度。护顶架的结构完全符合厂内机动车辆的安全规范，立柱与顶部护板的强度经过载荷校核，能承受意外坠物的冲击，同时护顶架的离地高度预留了操作人员的站立操作空间，不会出现碰头的问题。动力舱的布局将散热单元、动力源与配重块做了集成设计，既压缩了整车的尾部长度，又保证了散热气流的顺畅流通，长时间高负荷作业时不会出现动力过热的问题。转向桥采用横置油缸的转向结构，转向角度大，操作力矩小，配合大转角的转向轮设计，进一步缩小了整车的转弯半径。货叉部分采用标准挂钩式安装结构，可根据托盘规格调整叉距，适配不同尺寸的货物承载需求，

　　货叉的厚度与长度匹配额定载荷下的抗弯强度要求，满载起升时的挠度控制在允许范围内，不会出现货叉变形导致货物滑落的风险。整车的覆盖件采用圆弧过渡设计，既避免了尖锐棱角带来的作业磕碰风险，也预留了检修口的位置，日常维护时可以快速打开覆盖件完成滤芯更换、油液检查等操作。液压管路的排布沿着车架内侧走线，用管卡做了多点固定，避免作业过程中管路晃动磨损，同时管路的弯曲半径符合液压元件的安装要求，不会出现弯折导致的通流不畅问题。操作区域的踏板、操纵杆的位置按照人机工程学做了布局，操作人员坐姿状态下可以轻松触及所有操纵部件，长时间作业也不容易产生疲劳。
