城市短途代步折叠电动滑板车结构设计

　　这款两轮电动代步设备的结构设计，核心瞄准城市1-5公里短途出行的场景需求，覆盖日常通勤接驳、园区巡检移动、商圈短途配送等多个实际使用场景，相比传统人力滑板车，它通过集成动力单元降低使用者的体力消耗，相比同续航级别的电动自行车，它的折叠收纳体积更小，能够轻松带入电梯、办公室、公共交通车厢，解决了短途出行中最后一公里的接驳痛点。

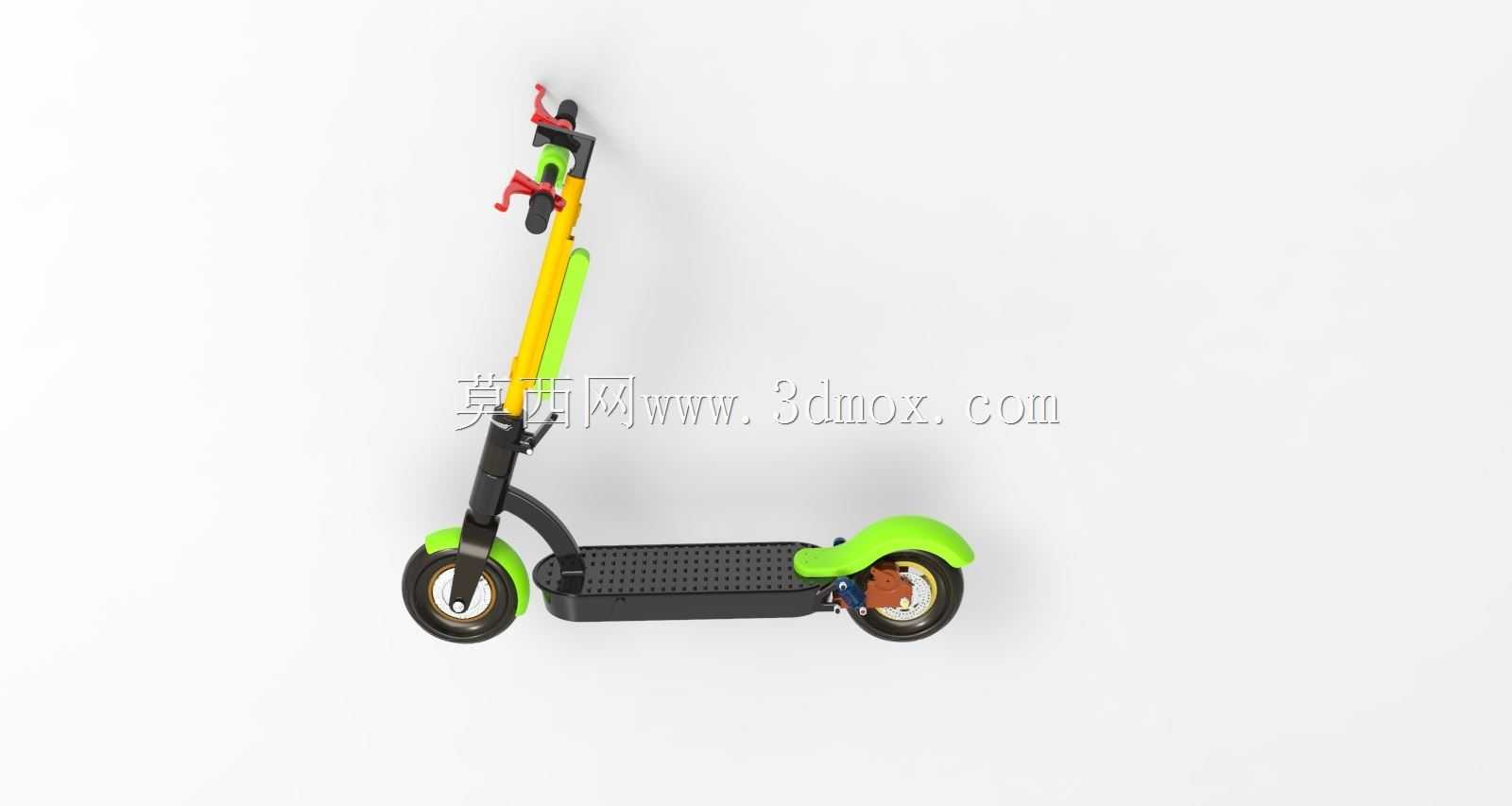

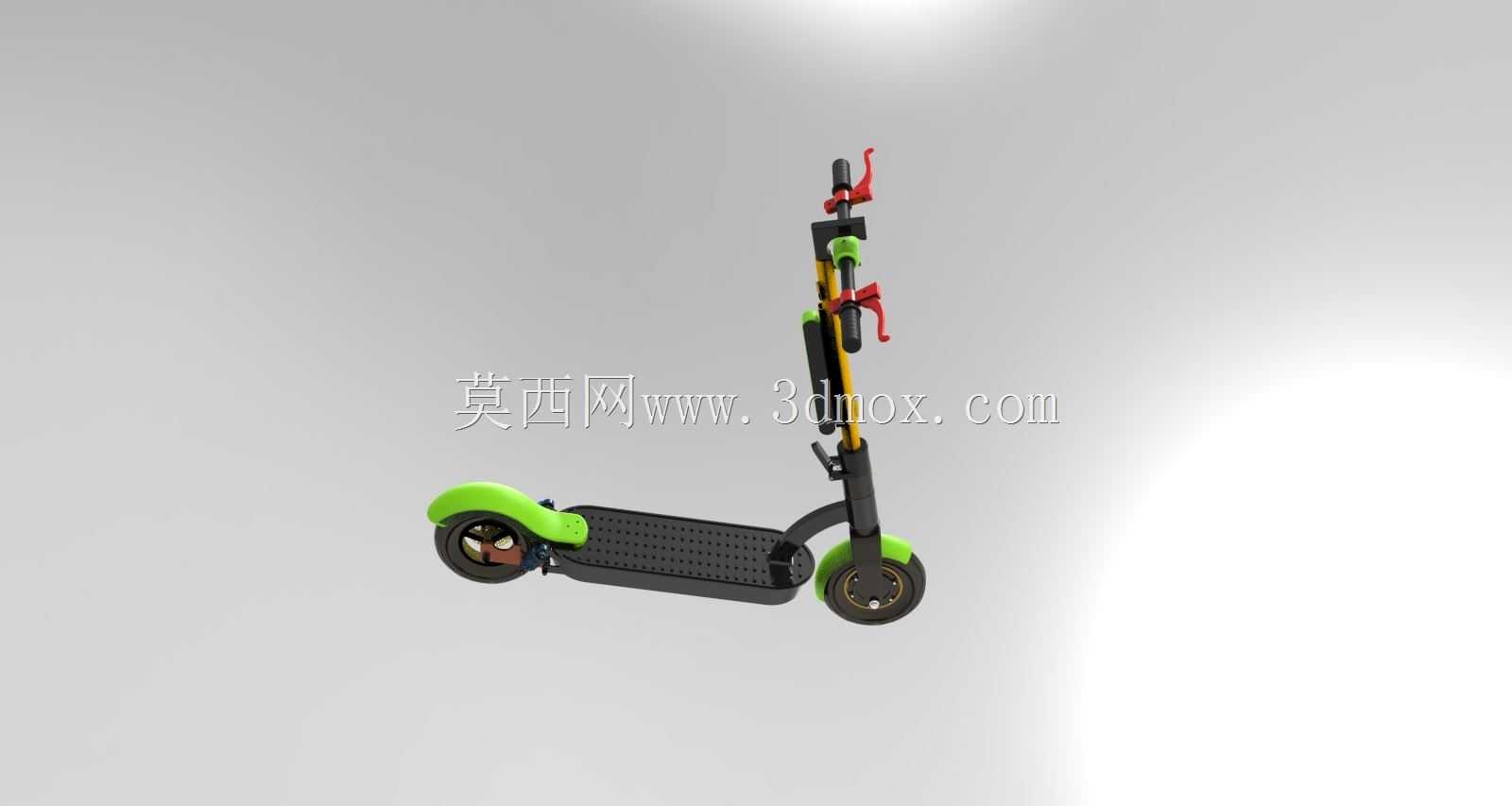

　　从实际使用的功能特性来看，整车采用站立式骑行结构，踏板区域做了防滑纹理设计，站立区域的宽度预留了双脚前后放置的空间，即使长时间站立骑行也能保证脚部姿态的舒适度，不会因为踏板过窄导致脚部疲劳。车把部分集成了刹车手柄、调速转把，操控逻辑和常规电动两轮车保持一致，使用者不需要额外适应就能上手操作；车把立杆做了多段高度调节的结构设计，能够适配不同身高的使用者，从150cm到185cm身高区间的用户都能找到舒适的握持高度。前后轮均采用实心防爆轮胎搭配轮毂电机的结构，后轮集成鼓刹制动单元，配合电子刹车的双重制动逻辑，能够在20km/h的最高时速下保证3米以内的制动距离，满足城市道路骑行的安全要求。前轮挡泥板和后轮挡泥板做了加宽设计，能够在雨天骑行时阻挡路面溅起的积水，避免弄脏使用者的衣物。

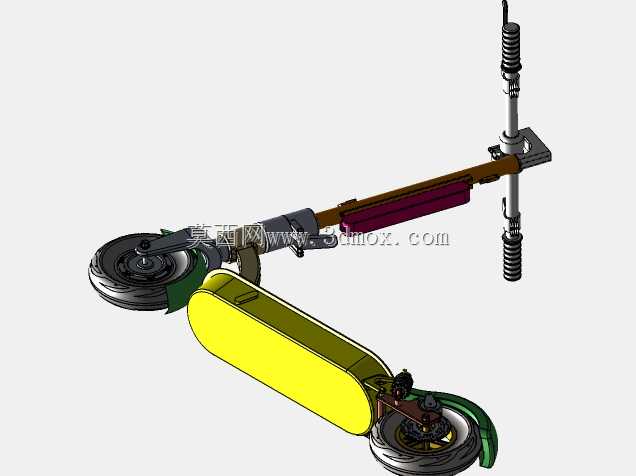

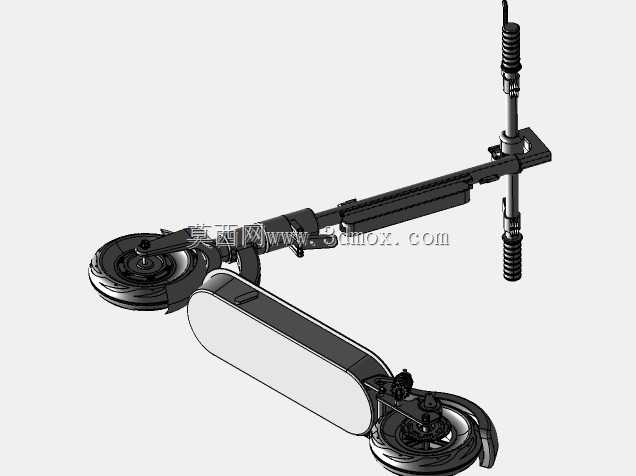

　　设计思路上，整车优先考虑便携性与结构强度的平衡，车架主体采用铝合金挤压型材焊接成型，在保证整体结构抗扭强度的前提下，尽可能降低整车自重，整车不含电池的结构重量控制在8kg以内，普通成年人单手提携也不会有过大的负重感。折叠机构采用快拆式卡扣设计，不需要额外工具就能在3秒内完成立杆的折叠收纳，折叠后整车的长度控制在1米以内，能够轻松放入汽车后备箱、办公桌下方等狭小空间。电池单元集成在踏板内部的空腔中，既降低了整车的重心，提升骑行时的稳定性，也避免了电池外露带来的磕碰损坏风险，电池外壳做了IP65级的密封设计，能够应对日常雨天骑行的防水需求。

　　从安装边界与尺寸参数来看，整车展开状态下的总长度为980mm，踏板距离地面的高度为120mm，站立时的重心高度控制在400mm以内，过弯时的侧倾角度最大可以达到15度不会发生侧翻；车把展开后的总宽度为420mm，能够顺利通过小区、园区的常规人行闸机，不需要额外推行。折叠状态下的整车尺寸为980mm420mm280mm，常规家用轿车的后备箱可以同时容纳3台同规格的折叠滑板车。轮距设计为720mm，前后轮的同轴度公差控制在0.5mm以内，高速骑行时不会出现跑偏、抖动的问题；轮毂的安装接口采用标准快拆结构，后期更换轮胎、维护制动单元时不需要专用工具就能完成拆装。立杆和踏板连接的折叠转轴部位做了加厚衬套设计，经过1万次折叠循环测试后，转轴的旷量不超过0.2mm，不会出现折叠部位松动、异响的问题。整车的所有外露线缆都做了内嵌式走线设计，线缆沿着立杆内部、车架侧边的线槽布置，外部看不到明线，既提升了整体的外观整洁度，也避免了骑行过程中线缆被剐蹭、拉扯导致的线路故障。车把握把采用软质橡胶材质，表面做了防滑纹理，长时间握持不会出现打滑、硌手的问题，握把的末端做了防撞设计，车辆倾倒时首先接触地面的是握把末端的防撞块，不会损坏刹车、调速部件。
