费斯托紧凑型气动气缸结构三维建模

　　在自动化生产线的紧凑工位布局中，气动执行元件的安装空间往往是结构设计阶段最先需要卡控的边界条件，这款紧凑型气缸的三维建模完全还原了实物的安装与功能特征，能直接用于设备布局干涉校验、气动回路配套选型的虚拟验证。从实际应用场景来看，这类短行程紧凑型气缸大量用在3C电子装配线的工件顶升、小型零件的夹持推送、包装设备的挡料定位、检测工位的探针进给等工位，相比标准拉杆气缸，它的轴向长度压缩了近三分之一，能在狭窄的安装空间内完成直线往复驱动动作，不需要额外预留过长的安装余量。

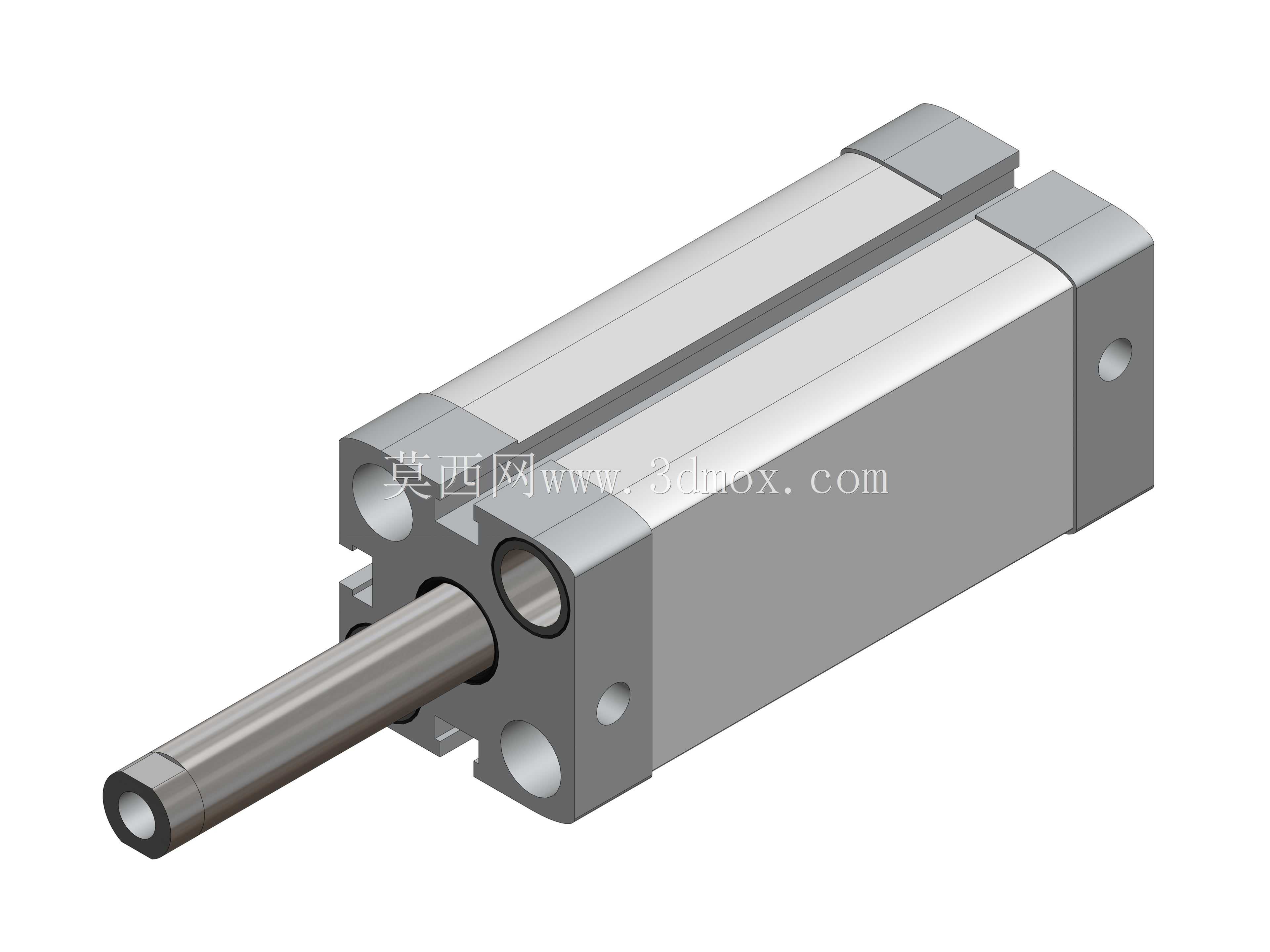

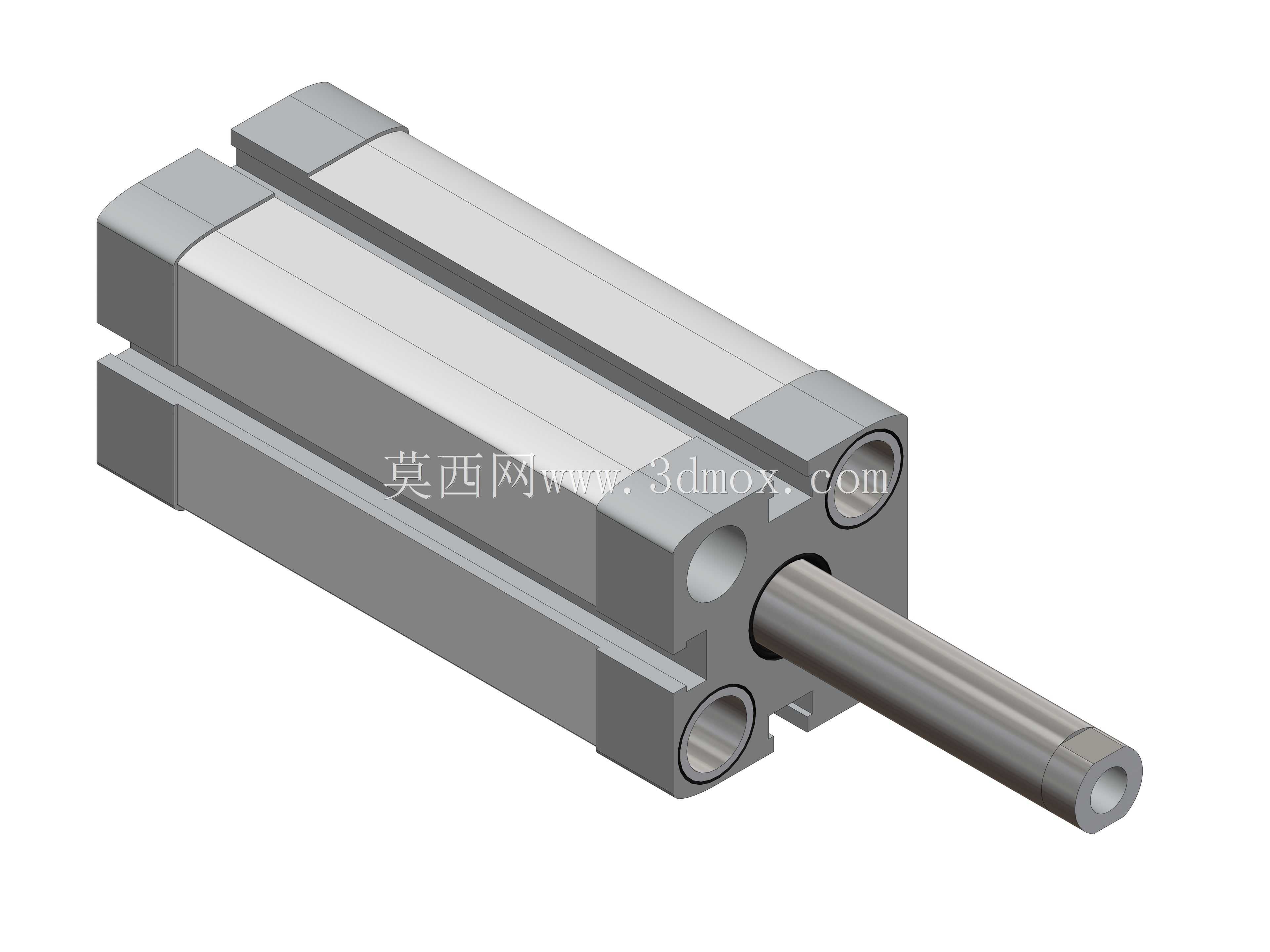

　　建模过程中完全遵循实物的功能结构逻辑，缸体采用一体化方形截面设计，四个角预留的通孔是贯穿式安装孔，不需要额外的安装附件，直接从缸体一端穿入螺栓就能固定在设备安装板上，这种安装方式能最大程度降低安装占用的垂直空间，也避免了侧面安装支架带来的累计公差。缸筒部分采用硬质阳极氧化的铝合金材质特征建模，表面做了低粗糙度的质感处理，和端盖的配合面做了精准的公差配合还原，保证活塞在缸筒内运动时不会出现卡滞。活塞杆部分采用镀硬铬的表面特征建模，前端的外螺纹结构用于连接各类执行附件，比如浮动接头、推块、夹爪安装座，活塞杆内部的中空孔是部分带磁环版本的传感器避让结构？不对，仔细看实物的活塞杆前端内孔，其实是轻量化设计，同时部分衍生型号会在这个位置安装防撞缓冲垫。

　　从安装边界尺寸来看，这款缸径20mm、行程50mm的紧凑型气缸，缸体的方形截面尺寸刚好适配20mm缸径对应的标准安装孔距，四个安装孔的中心距、孔径都严格按照原厂样本参数还原，两端的气接口位置做了精准定位，建模时保留了气接口的内螺纹特征，方便设计人员在布管时直接匹配对应的快插接头模型，校验气管的弯曲半径是否足够，会不会和周边的结构件产生干涉。缸体两侧的凹槽是磁性开关的安装槽，不需要额外的安装支架，磁性开关可以直接卡入槽内，沿着缸体轴向调整位置，用来检测活塞的伸出和缩回到位信号，建模时还原了槽道的截面尺寸，能直接适配市面上通用的磁性开关模型，不需要二次修改。

　　设计思路上完全遵循气动元件的实际功能逻辑，没有做多余的结构简化，活塞部分的密封槽位置、端盖的缓冲密封圈结构都做了细节还原，虽然是外观级的三维模型，但所有和安装、选型相关的关键尺寸都和实物保持一致，结构设计人员在做设备布局时，可以直接把这个模型调入装配体，不需要反复核对安装尺寸，能大幅减少前期选型校验的时间。比如在做小型皮带线的挡料机构设计时，直接调用这个模型，就能快速确认气缸伸出时会不会和皮带面、输送的工件产生干涉，缩回时缸体尾部会不会和设备机架碰撞，气接口的位置会不会被周边的线槽、其他元件挡住，这些都是实际设计过程中最容易出问题的细节，精准的三维模型能提前规避这些装配风险。

　　另外，这款气缸的两端都带有可调缓冲结构吗？不对，ADN系列的紧凑型气缸部分版本是带弹性缓冲，建模时还原了端盖处的缓冲垫安装位置，能直观体现气缸到行程端点时的缓冲距离，方便设计人员计算工件的实际移动行程，避免因为缓冲行程的误差导致工件定位不准。相比长行程的标准气缸，这款紧凑型气缸的导向套长度做了优化，在短行程高频往复运动的工况下，能保证活塞杆的运动精度，不会出现偏磨，建模时也还原了导向套的配合长度，能让选型人员直观判断这款气缸能不能承受一定的侧向负载，比如在推送小型工件时，如果有轻微的偏心负载，导向部分的长度能不能满足使用寿命要求。

　　在实际的设备调试阶段，精准的三维模型还能用来指导现场安装，比如安装孔的位置深度，螺栓拧入的长度不能超过缸体的壁厚，不然会顶到内部的活塞，造成气缸损坏，模型里还原了安装孔的盲孔深度，能直接给现场安装人员提供参考，避免因为螺栓过长打坏气缸。还有磁性开关的安装位置，通过模型可以提前模拟活塞运动到端点时磁环的位置，提前把磁性开关的位置定好，现场调试时只需要微调就能到位，减少现场的调试时间。
