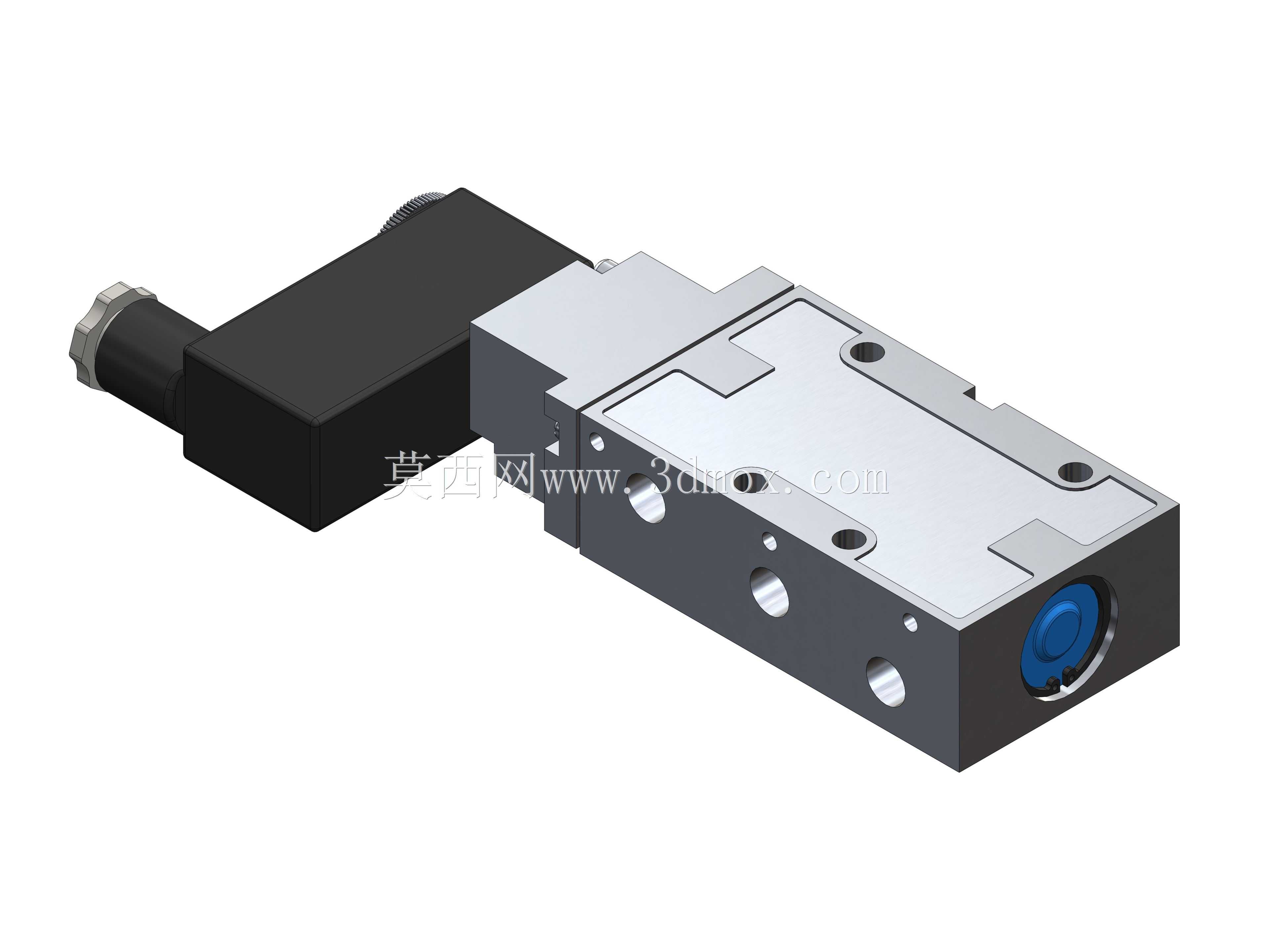

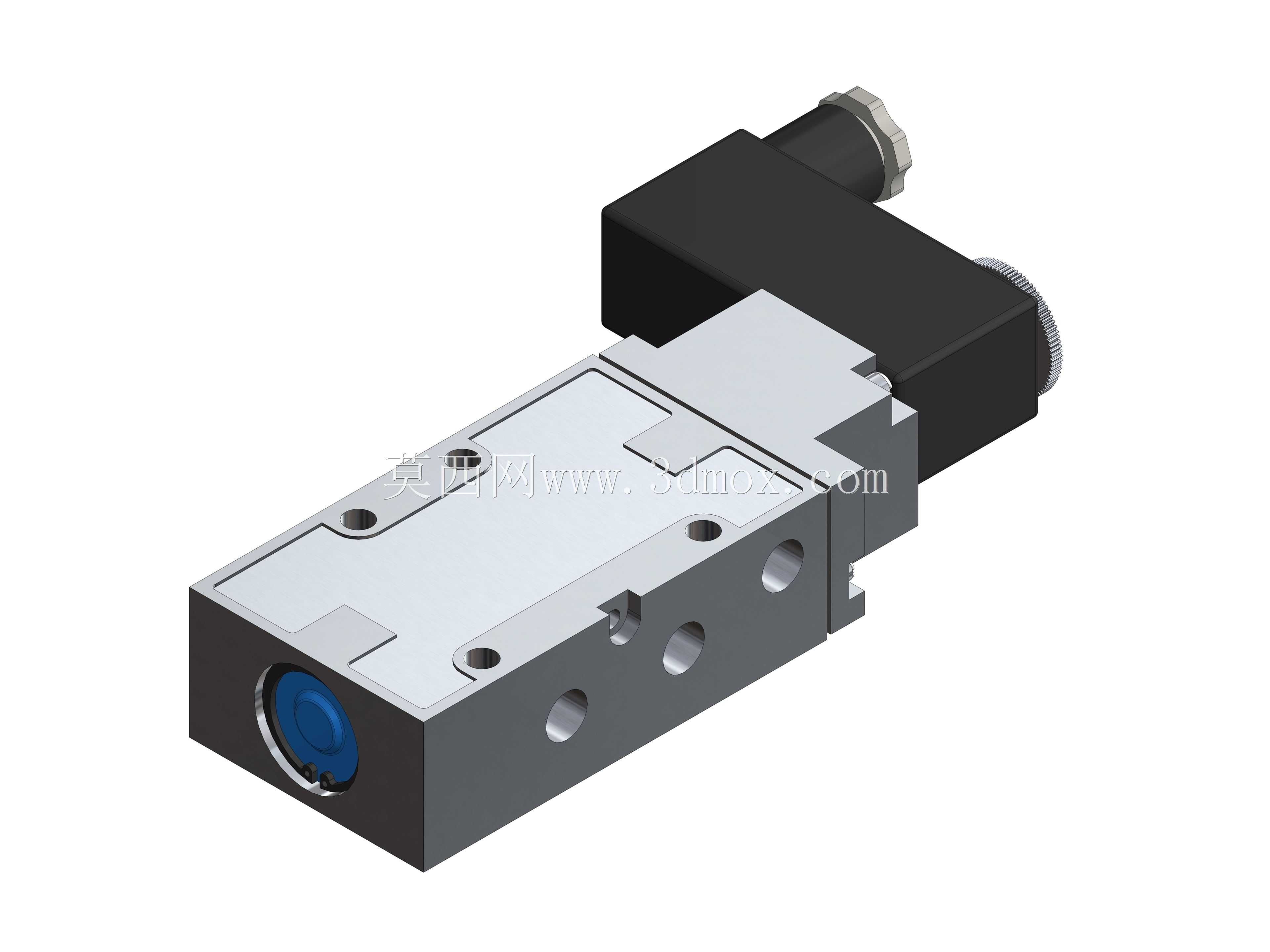

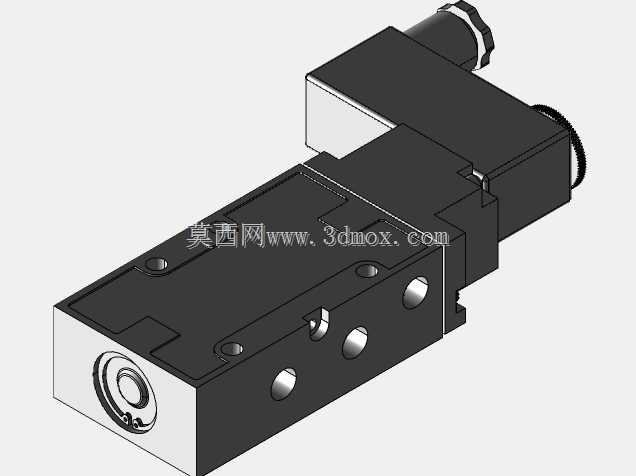

费斯托MFH-5-1-8-B气动电磁阀结构模型

　　这款气动电磁阀的三维结构还原，完全贴合工业现场气动回路的实际选型与装配需求，在自动化生产线的气动控制回路搭建中，这类两位五通电磁阀是执行元件动作控制的核心部件，常见于轻工包装线的气缸动作切换、汽车零部件装配工位的夹具气路控制、电子制造流水线的挡停与顶升机构气路驱动场景，承担着压缩空气流向切换、执行元件动作逻辑控制的核心作用，能根据电控信号快速切换气路通断状态，驱动单作用或双作用气缸完成伸缩、摆转等预设动作，是气动控制系统里用量最大的基础控制元件之一。从结构设计来看，该模型完整还原了阀体、电磁驱动头、密封组件、端盖、接线端的全部装配关系，阀体部分采用硬质阳极氧化铝合金的材质表现，对应实际产品的轻量化与耐压需求，

　　电磁驱动头部分做了线圈封装、接线端子、防护端盖的细节还原，能清晰看到驱动部分与阀体的连接定位结构，阀体上的五个气口位置、安装固定孔位都做了1:1的尺寸还原，完全匹配实际产品的安装边界。在实际设备设计选型中，这类阀的安装尺寸是布局阶段必须确认的核心参数，模型里阀体的安装孔距、气口螺纹规格对应的接口位置、电磁头的伸出长度与接线空间预留都做了精准还原，设计人员可以直接将该模型导入装配体，确认阀组安装时与周边走线、走管、机架结构的干涉情况，不用再反复核对二维样本的尺寸参数，能大幅缩短气路布局的设计周期。从功能特性对应的结构设计来看，该阀为板式安装结构，阀体底部的密封面做了平面度的细节表现，对应实际安装时与阀座或汇流板的密封配合要求，

　　避免压缩空气泄漏；电磁驱动部分的手动 override 按钮也做了结构还原，对应现场调试时无需通电即可手动切换阀位的调试需求，阀体端部的调节旋钮结构也完整呈现，可对应实际产品的节流调节功能，方便调试时调整气缸的运行速度。设计思路上，这类阀的结构完全围绕气动控制的可靠性做优化，电磁头与阀体的连接采用定位销加螺栓的固定方式，能避免长期受振动影响出现连接松动，阀体内部的流道走向在模型的剖视视角下（模型支持结构剖切查看）能看到平滑的流道过渡，减少压缩空气的压力损失，降低气路能耗；接线端的防护结构做了防水防尘的造型还原，对应车间多尘、偶尔有切削液飞溅的使用场景，提升元件的环境适应性。在实际装配场景中，

　　该模型能帮助设计人员提前确认阀组安装时的操作空间，比如电磁头接线时的扳手操作空间、气路接头拧接时的操作余量、手动调试按钮的按压空间，避免出现装配完成后无法接线、无法手动调试的问题。对于三维建模从业者来说，这个模型的结构拆分逻辑完全贴合实际产品的装配层级，从线圈组件到阀芯密封件，再到阀体端盖的连接关系都清晰可查，可作为气动类元件建模的参考范本，掌握这类工业元件的建模思路，即先确认安装基准面，再依次定位功能接口、驱动组件、辅助结构，保证模型的尺寸精度与装配合理性，避免出现建模完成后无法导入实际装配体使用的问题。在气路设计中，这类阀的选型需要匹配气缸的缸径与动作速度要求，模型里的气口通径尺寸完全对应实际产品的通流能力，设计人员可以根据模型的气口大小匹配对应的气管规格，不用再反复核对样本参数，同时模型的重量参数（对应实际产品的重量）也能为移动设备上的阀组安装提供载荷参考，比如在机械手末端的阀组布局中，阀的重量会影响末端负载的计算，精准的模型重量能提升负载核算的准确性。
