西门子MP277Touch工业触控操作面板

　　在离散制造产线的主控工位、过程控制车间的操作节点以及各类专用设备的人机交互端，这类工业触控操作面板是操作人员和底层控制回路打通信息交互的核心载体，日常生产中，操作人员通过面板完成工艺参数下发、设备运行状态监控、异常报警复位、生产数据调取等核心操作，是现场控制层不可或缺的人机交互硬件。这款触控操作面板采用嵌入式安装的结构设计思路，整体外壳采用高强度工程塑料注塑成型，正面做了IP65级的密封防护处理，能够适配车间现场存在切削液飞溅、粉尘弥散的复杂工况，避免日常生产中的杂物、液体侵入设备内部造成电路故障。

　　面板正面的核心交互区域为电阻式触控显示屏，屏幕四周做了窄边框的密封压边设计，屏幕侧边预留了实体功能按键的排布区域，兼顾触控操作的便捷性和关键功能的实体按键快速触发需求，哪怕操作人员佩戴劳保手套，也能完成精准的操作输入，不会出现电容屏常见的触控失灵问题。从安装边界来看，这款面板的背部采用标准的嵌入式卡扣安装结构，安装时只需要在电控柜面板上开出对应尺寸的矩形安装孔，将面板从正面嵌入安装孔后，拧紧背部四周的固定卡扣即可完成安装，不需要额外的固定支架或者连接螺栓，能够大幅缩短现场安装的工时，同时也方便后期的设备维护拆卸。

　　面板背部的接口区域做了分层排布设计，电源接口、通讯接口、扩展接口分别设置在不同的接线区域，接线时可以根据走线方向灵活调整线缆排布，避免不同类型线缆之间的信号干扰，同时接口处都做了防松脱的卡扣设计，设备运行过程中出现振动也不会出现接口松动脱落的问题。从功能设计层面来看，这款面板的触控层做了硬化耐磨处理，能够承受现场高频次的触控操作，长期使用也不会出现屏幕划痕、触控漂移的问题；屏幕显示采用高亮度的工业级液晶面板，在车间强光照射的环境下也能清晰显示界面内容，不会出现反光看不清参数的情况。面板内部的电路做了防浪涌、抗电磁干扰的设计，能够适配工业现场复杂的电磁环境，周边的变频器、伺服电机等设备运行产生的电磁干扰不会造成屏幕花屏、触控失灵、通讯中断等问题。在实际产线应用中，这类触控面板通常和PLC、分布式IO模块、变频器、伺服驱动器等控制设备通过工业总线连接，实时采集设备的运行转速、温度、压力、位置等核心参数，同时将操作人员设置的工艺参数下发到底层控制单元，实现生产过程的可视化管控。

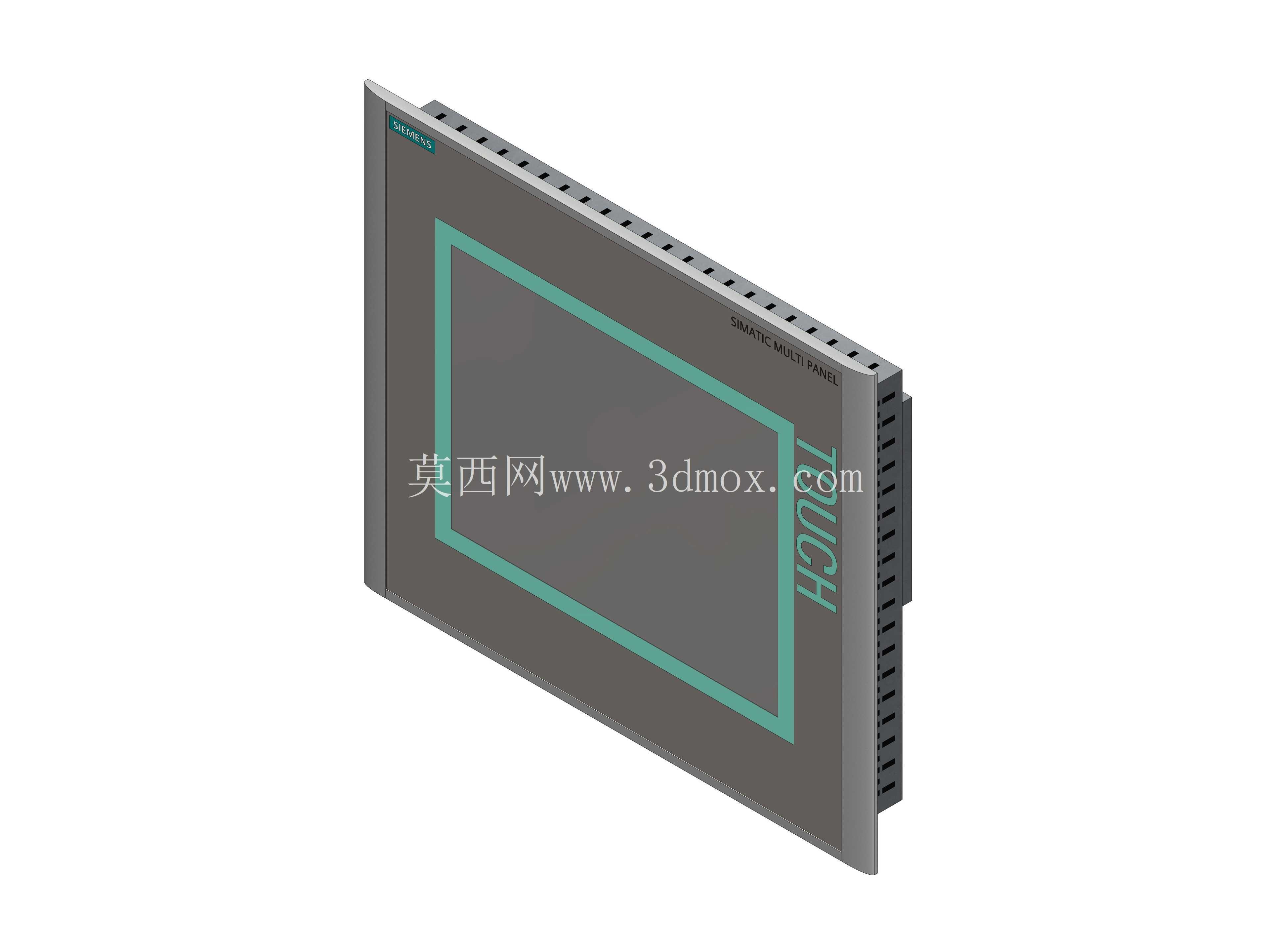

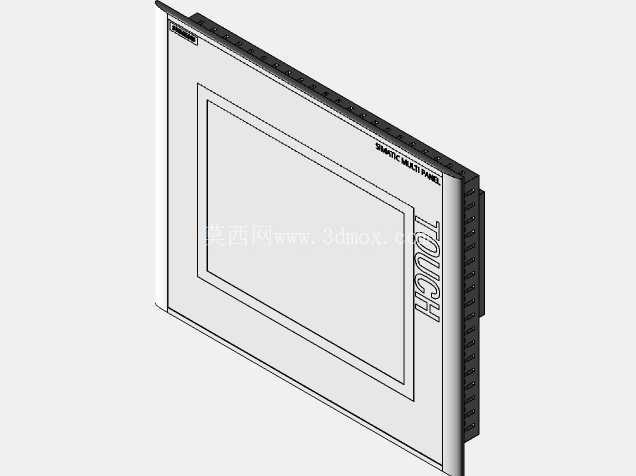

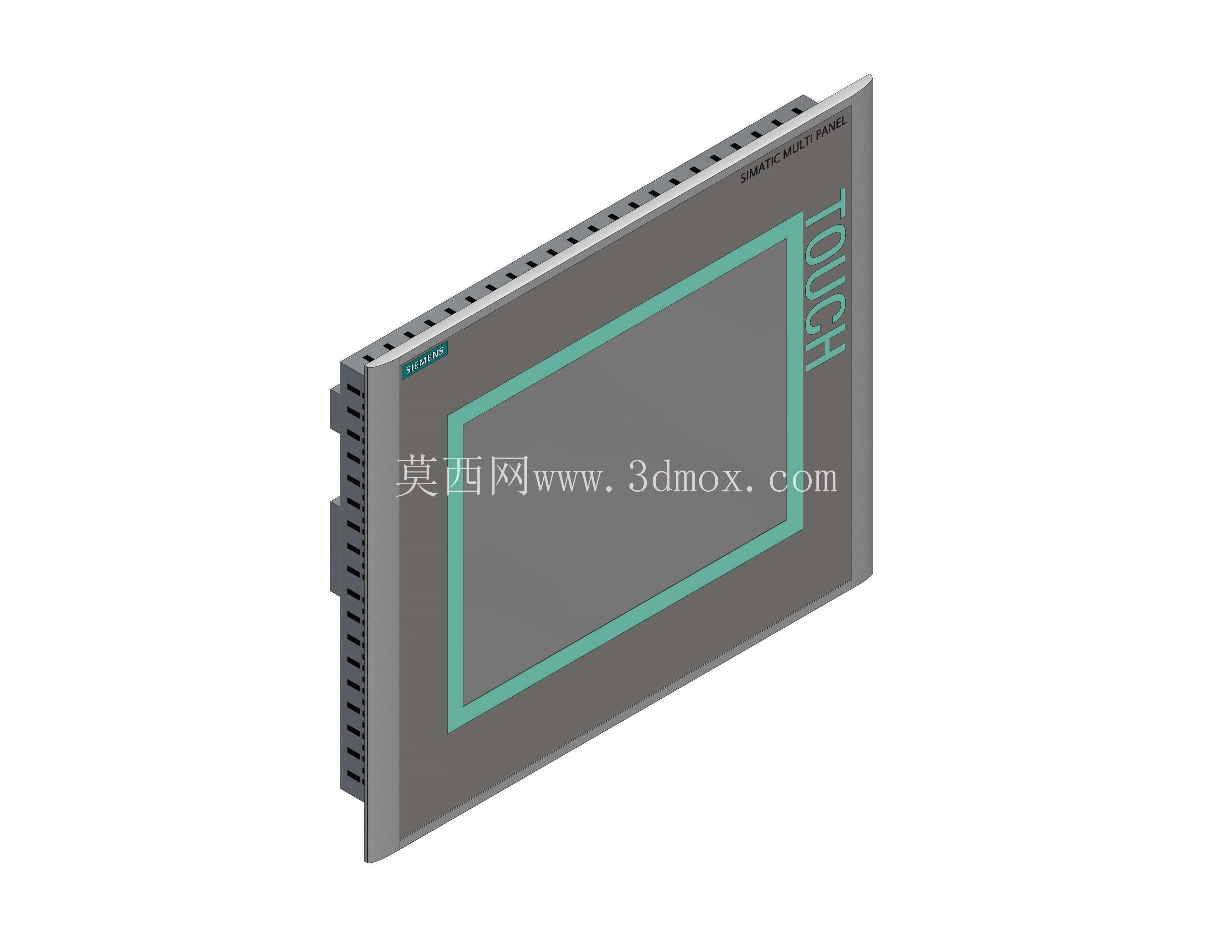

　　建模过程中，对面板正面的屏幕边框弧度、侧边的散热格栅结构、背部的安装卡扣结构、接口的排布位置都做了1:1的还原，散热格栅的开孔尺寸、相邻格栅的间距都和实物保持一致，能够满足结构设计人员做电控柜开孔排布、安装干涉检查、操作工位人机工程校验的使用需求，设计人员可以直接将模型导入到整机设备的装配文件中，校验面板安装后和周边柜门结构、走线槽、其他操作元件的位置关系，提前规避安装干涉、操作空间不足等设计问题，减少现场安装调试时的设计变更。面板的边角都做了圆弧过渡处理，安装后不会出现尖锐的边角磕碰操作人员的问题，正面的品牌标识、功能标识的位置和尺寸也完全参照实物还原，做虚拟仿真、产线可视化展示时也能达到足够的写实效果。
