施耐德多层警示信号灯塔三维建模

　　这款多层信号警示装置，是自动化产线、设备运维场景里最常见的状态指示终端，日常在汽车装配线、物流分拣线、机床加工工位、仓储设备区都能见到它的身影，核心作用是通过不同颜色的光信号，向现场作业人员传递设备当前的运行状态，无需人员靠近设备操作面板，在数米外就能快速识别设备是处于正常运行、待料预警、故障停机的哪一种状态，大幅降低现场巡检的判断成本，也能在故障发生时第一时间提醒运维人员处置，减少产线停线等待时长。

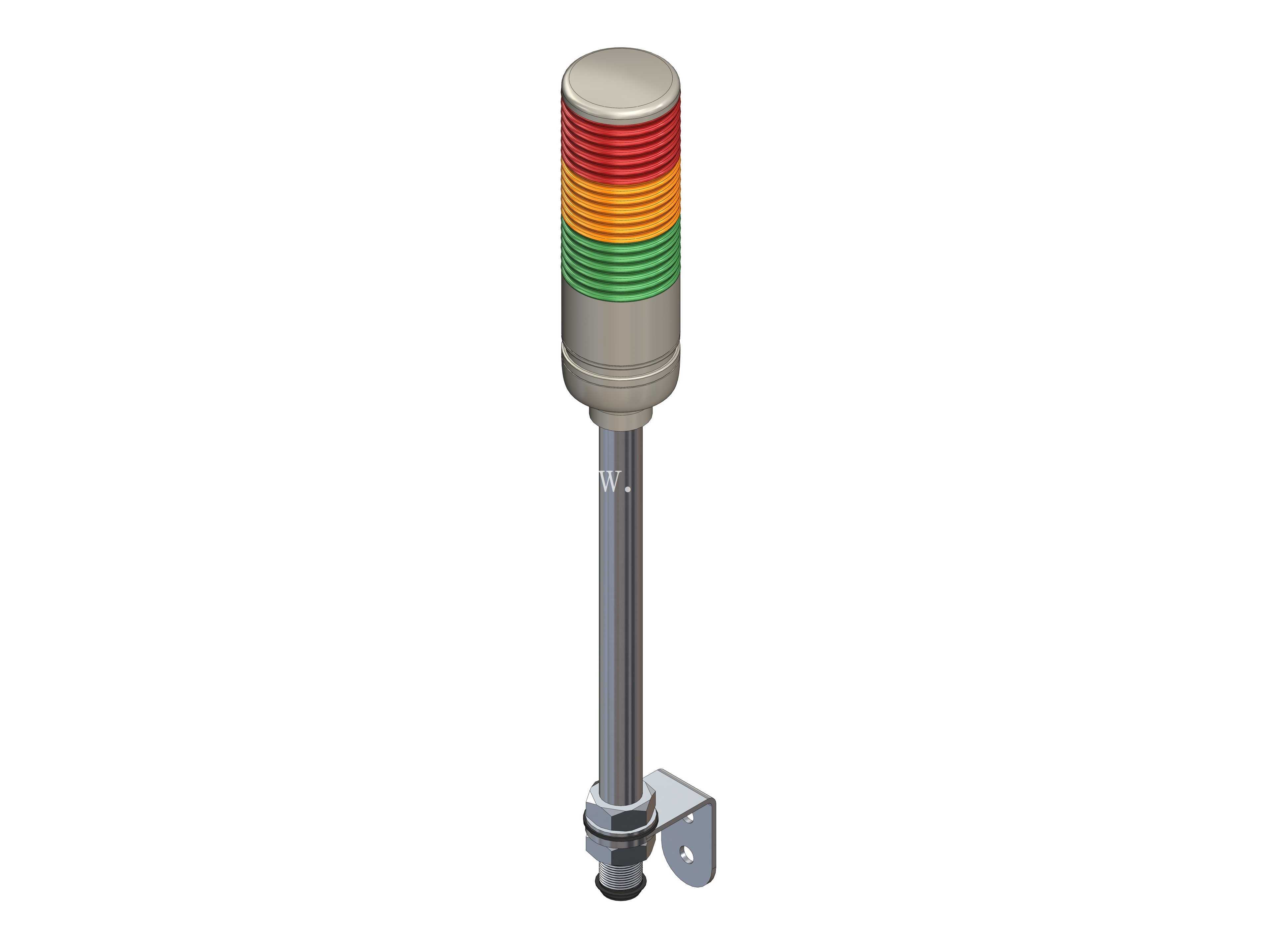

　　从结构设计来看，这款警示灯采用层叠式模块化结构，最顶部是浅灰色的端盖，往下依次堆叠红、橙、绿三层发光单元，每层发光单元独立封装，可根据实际使用需求单独触发点亮，也可搭配常亮、频闪两种发光模式，不同颜色的触发逻辑可根据现场设备的控制逻辑自定义，比如常规场景下绿色对应设备正常运行、橙色对应待料或参数预警、红色对应设备故障或安全触发，部分场景也可调整颜色对应的状态定义，适配不同行业的现场标识规范。发光单元下方是灰色的基座壳体，内部集成了每层灯组的接线端子、驱动电路，壳体做了密封结构设计，可适配车间内多粉尘、少量切削液飞溅的使用场景，避免粉尘、水汽进入内部造成电路短路。

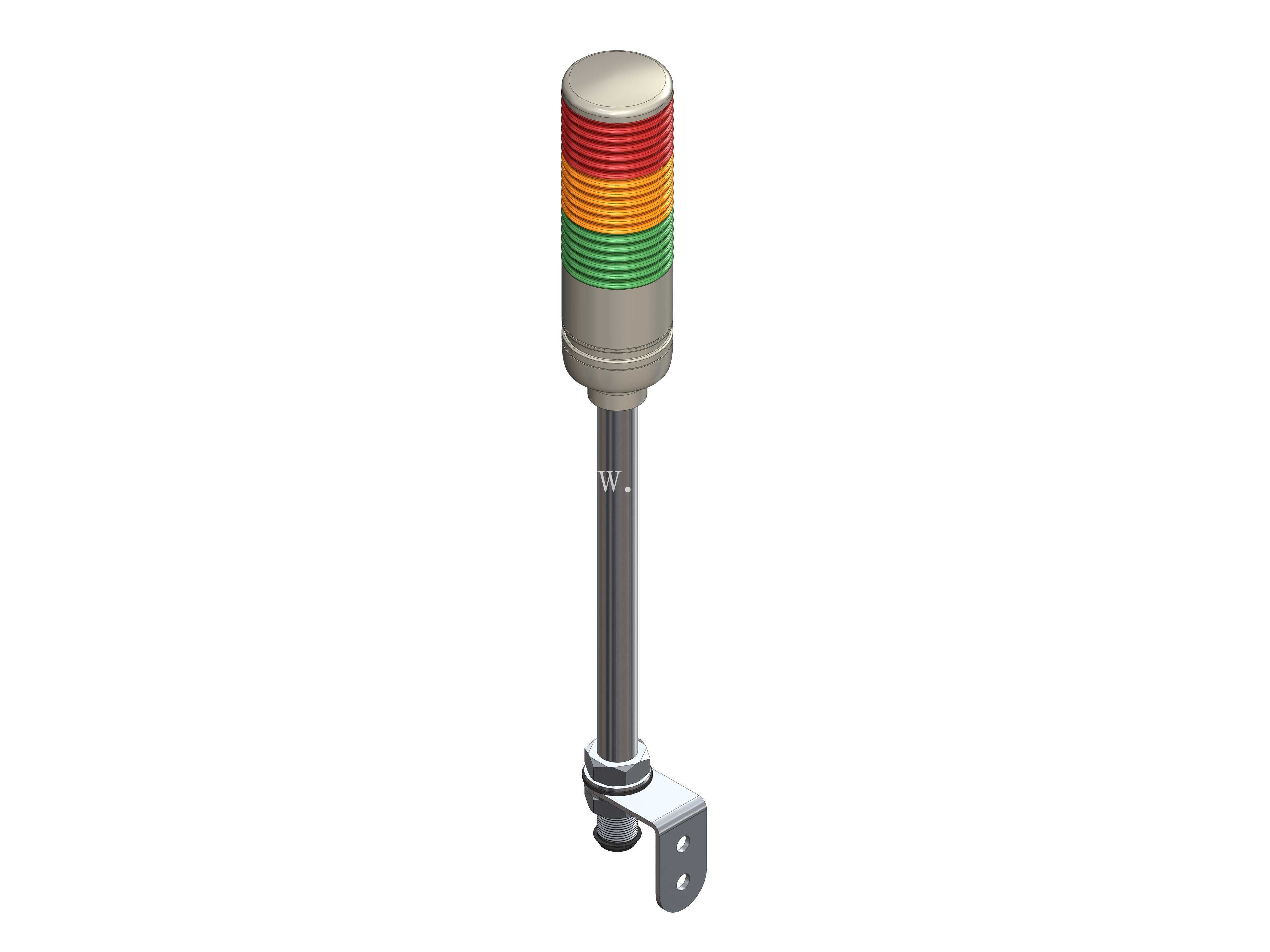

　　基座下方延伸出一根金属安装立杆，立杆采用圆柱形金属材质，表面做了防锈处理，长度适配常规设备的安装高度需求，立杆底部搭配L型金属安装支架，支架上开有两个固定安装孔，可通过螺栓直接固定在设备顶部的钣金平面、设备侧方的安装立板或者生产线的防护栏支架上，安装时不需要额外做复杂的结构适配，支架的角度可通过立杆与支架连接位置的锁紧螺母调整，可根据现场的可视角度需求调整灯体的朝向，确保作业人员在常规巡检路径上能清晰看到灯组的发光状态。

　　建模过程中，首先还原了各层结构的装配关系，每层发光单元之间的卡扣连接结构、基座与立杆的螺纹连接结构、立杆与安装支架的锁紧结构都做了1:1的还原，没有做简化处理，方便结构设计人员直接调用模型做设备整体的布局校核，比如在做设备整体三维布局时，可直接将该模型导入装配体，核对警示灯安装后是否会和设备顶部的走线槽、吊环、其他外接附件产生干涉，同时也能核对安装后的可视角度是否覆盖现场的主要巡检通道。外形尺寸上，灯体主体的直径适配行业常规的60mm规格警示灯尺寸，立杆长度、支架的安装孔距都和实物参数保持一致，安装边界上，支架固定后灯体的总高度、灯体旋转时的最大外轮廓都做了准确的还原，设计人员在做设备外壳开孔、安装位预留时，可直接参考模型的尺寸参数预留安装空间，不需要额外查找样本核对尺寸。

　　实际使用中，这类多层警示灯的接线从立杆内部的中空通道走线，不会有明线外露，既美观也能避免现场的管线被剐蹭造成线路破损，建模时也还原了立杆内部的走线空腔结构，方便电气设计人员核对走线空间是否足够，判断需要选用多粗的线缆、多少芯的控制线能顺利从杆内穿过。和普通的单体警示灯相比，这种层叠式塔灯的优势在于可扩展能力强，除了基础的三层发光单元，还可根据需求增加蜂鸣器层，在光信号的基础上增加声音报警，适配高噪音车间的使用场景，本次建模的基础款结构也预留了层叠扩展的装配接口，后续如果需要扩展其他功能层，可直接在现有模型基础上叠加对应模块，不需要重新调整整体安装结构。

　　在设备选型阶段，结构工程师可直接将该模型放入设备总装，模拟不同安装位置的可视效果，比如安装在设备顶部中心位置时，是否会被设备上方的吊装结构遮挡；安装在设备侧方角落时，各个方向的作业人员是否都能清晰看到灯光信号。同时模型的安装支架结构也可作为设计参考，如果现场有特殊的安装高度需求，可直接在现有支架的基础上修改立杆长度，不需要重新设计整套安装结构，大幅缩短设计阶段的选型建模时间。
