费斯托JMFH-5-1/8双电控气动电磁阀

　　这款双电控气动电磁阀是气动控制系统里的核心控制元件，在自动化生产线的气动回路中承担气路换向、通断控制的核心作用，常见于轻工装配线、包装设备气动回路、机床气动夹具控制、小型自动化工作站的气路排布场景中，用来控制气缸、气动马达等终端执行元件的动作方向与启停状态。从结构设计来看，这款阀采用板式安装的主体结构，阀体主体为硬质阳极氧化铝合金材质，兼顾轻量化与耐压抗腐蚀能力，两端配置的电磁线圈带有手动应急操作按钮，在设备调试、断电应急工况下可以手动按压实现阀位切换，避免调试阶段反复通断电的繁琐操作，线圈外侧的防护结构可以阻挡车间内的切削液飞溅、粉尘附着，适配多数工业车间的复杂工况。阀的气路接口采用G1/8规格的连接螺纹，适配常规外径4mm、

　　6mm的气动快插接头配套使用，安装孔位遵循费斯托经典的阀组安装孔距标准，可以直接安装在同系列阀座上组成阀岛，也可以单独通过安装支架固定在设备面板、型材机架上，安装时需要注意预留线圈侧的接线空间，以及手动按钮的操作空间，避免周边结构遮挡导致应急操作无法进行。从功能特性来说，双电控结构的设计具备阀位记忆功能，即单侧线圈得电完成阀位切换后，即使该侧线圈失电，阀位也会保持在当前状态，直到另一侧线圈得电才会完成换向，这种特性可以有效降低线圈长时间通电带来的发热损耗，延长线圈使用寿命，同时在设备突发断电重启后，阀位可以保持断电前的状态，避免执行元件误动作带来的设备碰撞、工件报废风险。阀的内部阀芯采用精密研磨的滑柱结构，

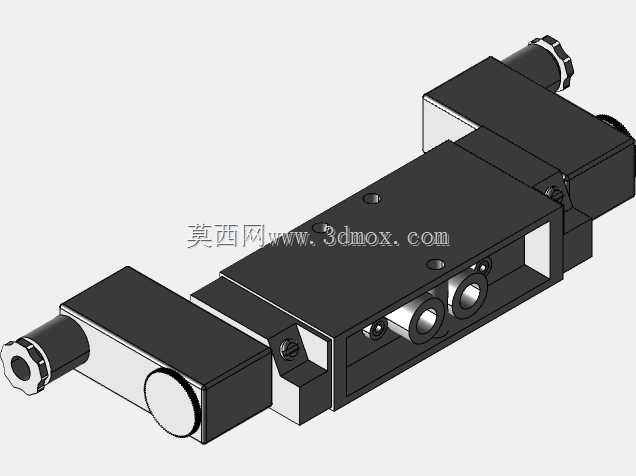

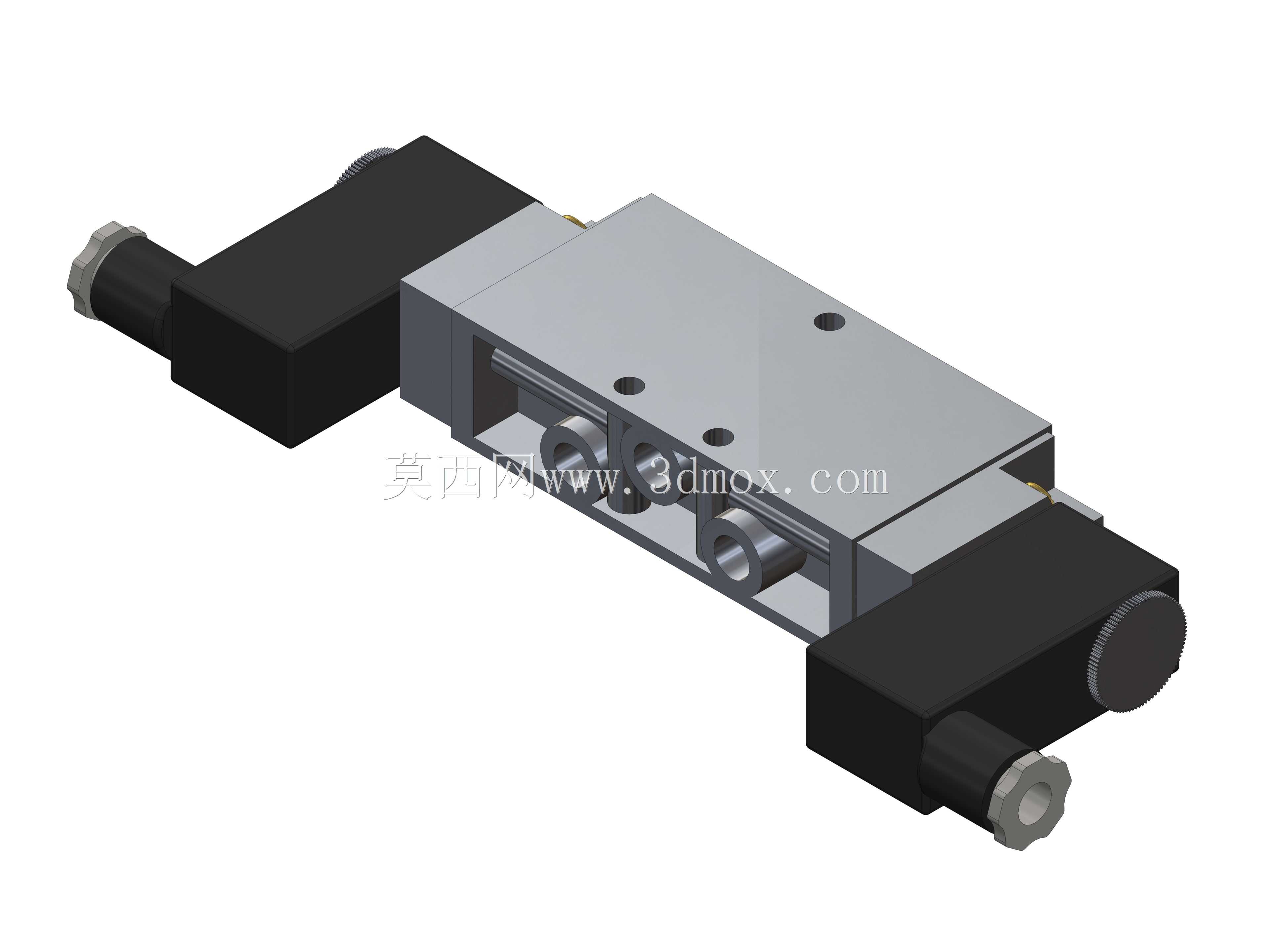

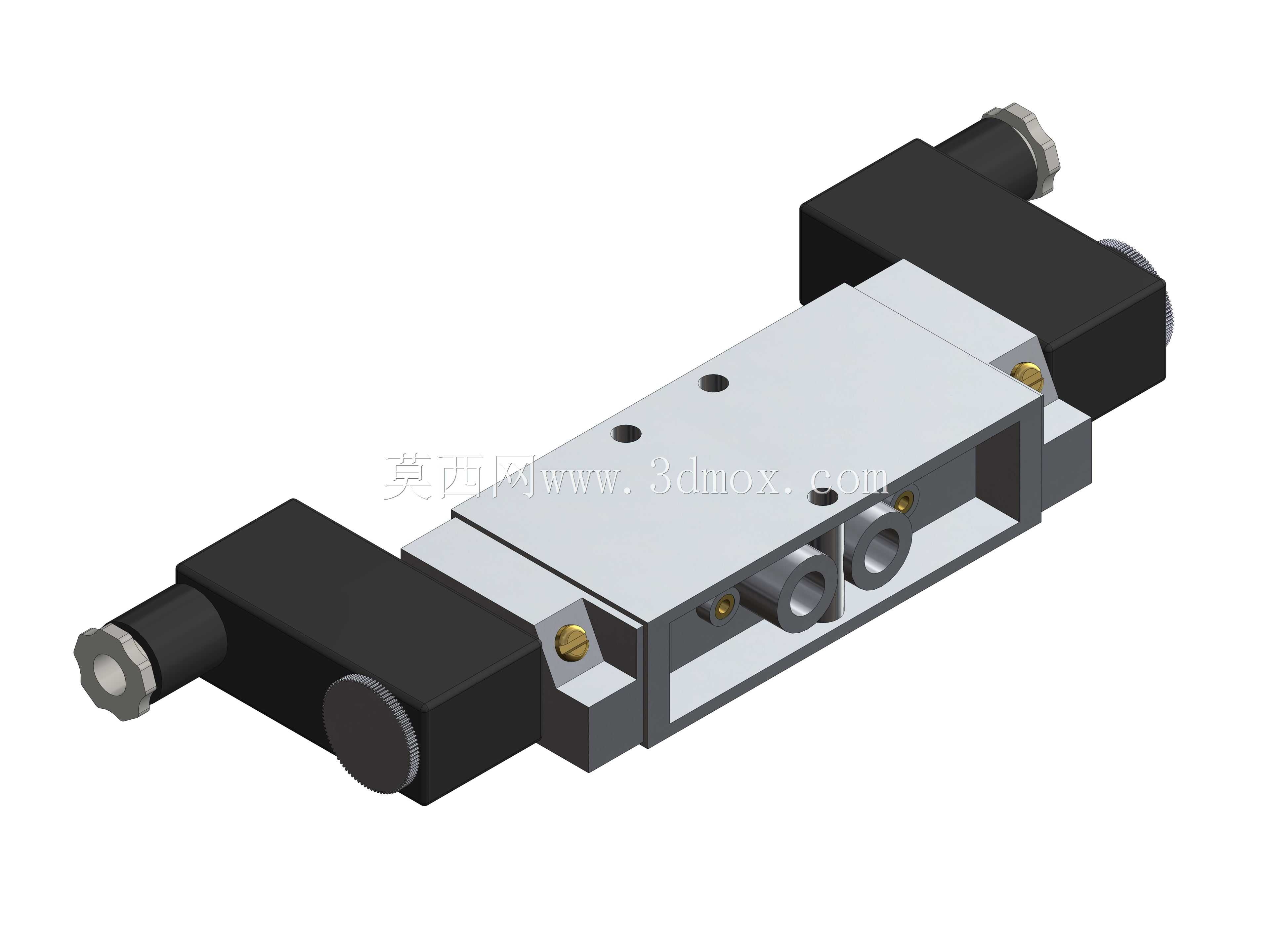

　　配合密封件实现各气路之间的密封隔离，换向过程中阀芯滑动顺畅，响应速度快，在额定工作压力0.15-0.8MPa的范围内可以稳定工作，适配常规工厂压缩空气供气压力范围，阀的排气口可以配套消声器使用，降低排气时的气流噪音，改善车间作业环境。在三维建模过程中，这款模型完整还原了阀体的所有安装特征，包括安装孔的位置与深度、接口螺纹的规格尺寸、线圈的外形尺寸与接线方向、手动按钮的突出尺寸，在做设备整体装配时，可以直接调用该模型进行气路布局干涉检查，提前排查阀件安装后与周边气管、机架结构、其他元件的干涉问题，同时可以根据模型的尺寸预留足够的安装操作空间，避免实际装配时出现空间不足无法拧接头、无法接线的问题。在设备选型阶段，

　　需要结合所驱动的气缸缸径、动作响应速度要求匹配该阀的通径能力，这款阀的额定流量可以满足缸径32mm以下气缸的常规动作速度需求，如果是大缸径或者需要高速动作的场景，需要选择更大通径的阀件，同时要注意配套线圈的电压等级，根据设备的供电系统选择DC24V或者AC220V的对应线圈规格，避免电压不匹配导致线圈烧毁。在实际设备维护中，这款阀的故障点多集中在密封件磨损导致的漏气、线圈烧毁导致的无法换向，日常巡检时可以通过听排气口是否有持续漏气声判断密封状态，通过手动按钮测试阀位切换是否顺畅判断阀芯是否卡滞，压缩空气供气端需要配置三联件进行过滤、调压、油雾处理，避免压缩空气中的水分、杂质进入阀体内导致阀芯卡滞、密封件加速老化。
