食品级不锈钢巧克力搅拌储料罐设计

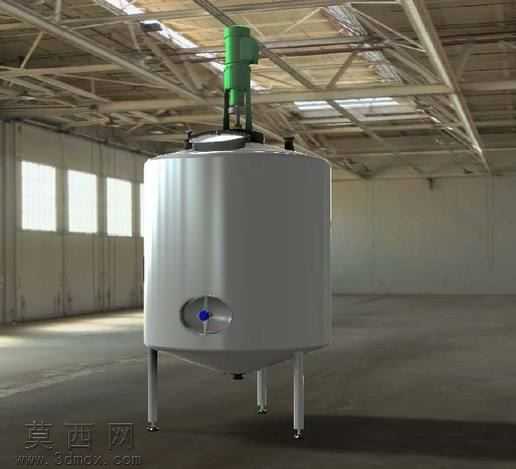

本作品为面向巧克力生产工况设计的搅拌储料罐体三维模型，建模阶段严格遵循食品加工设备的卫生级设计规范，以工业生产常用的立式搅拌罐体结构为核心进行全参数化搭建。模型整体采用立式圆柱罐体搭配锥底出料的经典结构，顶部集成驱动安装工位，可适配减速搅拌电机的装配定位，罐体侧面预留观察视镜结构，锥底设置出料接口，罐体侧壁排布加热夹套的进出水口，整体支撑采用三支可调式支脚结构，保证罐体放置的水平稳定性。材质渲染阶段，罐体主体赋予304不锈钢材质，还原卫生级不锈钢的哑光金属质感，表面做细腻的拉丝纹理处理，符合食品接触设备的材质特征；顶部驱动电机部分做分色材质处理，电机外壳采用深绿色工业漆材质，端盖、法兰等连接部件采用亮面金属材质，支脚底部的可调脚垫做防滑橡胶材质区分，夹套接口、视镜等部件分别赋予对应工业材质，整体渲染效果还原工业生产场景下的设备真实质感。结构设计上，重点考量巧克力物料的加工特性，锥底结构避免物料残留，侧壁夹套结构可实现恒温加热，防止巧克力凝固，搅拌组件的安装位预留足够的同轴度公差，保证搅拌运行的稳定性，视镜位置设置在操作人员易观察的高度，方便实时查看罐内物料状态，进出水口的位置排布兼顾管路安装的便利性，避免管路干涉。设计思路围绕食品生产的卫生要求与巧克力物料的加工特性展开，所有与物料接触的内壁结构均做圆弧过渡处理，无清洁死角，符合食品设备的卫生设计标准，整体结构紧凑，各部件的装配关系清晰，可直接用于生产方案展示、设备选型参考以及后续的工程深化设计，模型完整还原了罐体的所有外部结构与关键连接点位，各部件可独立拆分编辑，方便后续根据实际产能需求调整罐体容积、接口尺寸等参数。
