Wilwood汽车转向节机械结构设计

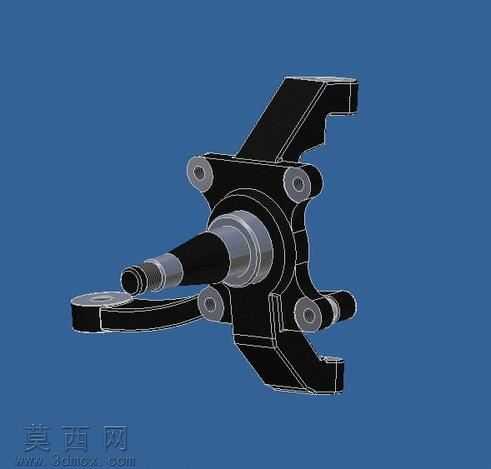

本作品为Wilwood规格的汽车转向节三维建模设计，建模过程严格遵循汽车底盘零部件的工程设计规范，依托三维参数化建模逻辑完成全结构搭建。建模初期先梳理转向节的功能定位：作为汽车转向系统的核心承载部件，需要同时衔接轮毂总成、转向拉杆、制动卡钳与悬架摆臂，因此建模时优先确定各安装点位的空间坐标基准，以主轴轴心为全局坐标原点，依次定位各连接臂的安装孔位、配合端面的位置参数，确保各装配基准的同轴度、垂直度公差符合汽车零部件的工程要求。结构建模阶段，针对主轴段采用旋转特征生成阶梯轴结构，精准还原各轴段的直径差、过渡圆角与密封槽结构，保证后续与轮毂轴承的过盈配合尺寸精准；各连接支臂采用拉伸、切除组合特征构建，对支臂与主体的衔接位置做应力过渡圆角处理，还原真实铸件的工艺结构，避免应力集中的设计缺陷；所有安装孔位严格按照螺栓连接的标准尺寸设计，区分光孔、螺纹孔的结构差异，孔口添加倒角特征还原实际机加工工艺。材质与渲染环节，主体结构采用铸钢材质参数，调整金属粗糙度、环境反射参数还原铸钢件的哑光金属质感，主轴配合面赋予磨削加工的亮面金属材质，区分加工面与非加工面的视觉差异；背景选用纯色工业蓝突出部件结构，添加柔和的环境光与定向补光，清晰呈现各结构的轮廓层次与空间关系，通过明暗对比凸显支臂的厚度变化、孔位的深度结构。设计思路上完全围绕实际装车需求展开，各支臂的延伸角度、安装面的倾斜角度均参考Wilwood制动系统适配的转向节参数设定，既保证转向过程中各部件无运动干涉，也兼顾制动卡钳的安装空间预留，整体模型结构完整，特征参数清晰，可用于汽车底盘结构教学、改装部件设计参考等场景，完整还原了转向节从功能定位到结构落地的全流程设计逻辑，每一处结构都对应实际的功能需求，没有冗余的装饰性特征，完全符合机械零部件的实用性设计原则。
