硬齿面减速机箱体结构三维设计

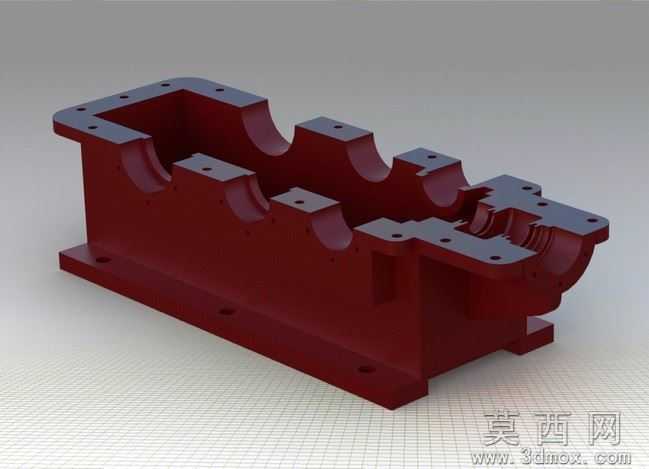

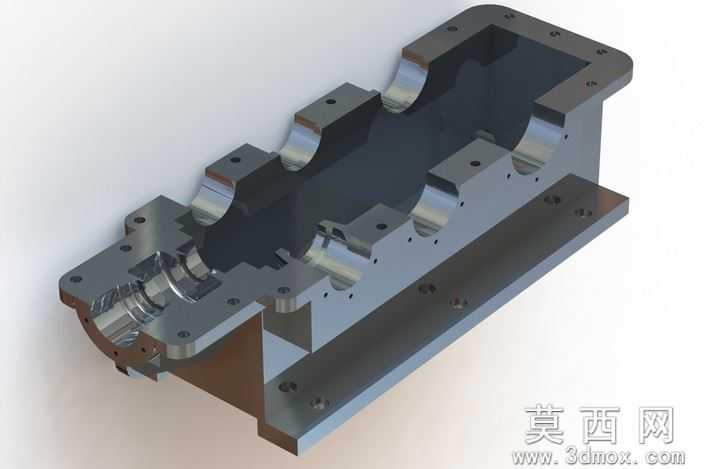

本作品为硬齿面减速机的下箱体三维建模设计，整体采用参数化建模思路完成，在三维建模过程中严格遵循硬齿面减速机的装配与受力设计规范，首先以箱体的安装基准面为建模起始基准，依次拉伸生成底部安装底板、主腔体侧壁结构，针对轴承安装位的半圆承托结构，采用同轴心草图拉伸切除结合圆角过渡的方式完成，保证轴承安装位的同轴度公差符合传动部件的装配要求。模型对箱体上的各类安装孔位做了完整还原，包括箱体合箱面的螺栓连接通孔、定位销孔，轴承端盖的安装螺纹孔，底部安装底板的地脚固定孔，以及腔体侧壁的工艺孔、油位观察孔、放油孔结构，所有孔位均按照机械设计标准设定孔径与孔位公差，合箱面处设计有密封胶条安装凹槽，可保证箱体装配后的密封性能，避免减速机运行过程中出现润滑油渗漏问题。材质渲染阶段，为箱体赋予了灰铸铁材质效果，还原铸铁件表面的哑光金属质感，对轴承安装孔的内圆柱面、合箱面等机加工面做了高光金属质感区分，清晰呈现铸件毛坯面与机加工面的工艺差异，模型的倒角、圆角细节均做了完整处理，包括棱边的去毛刺倒角、加强筋与腔体连接处的过渡圆角，既还原真实零件的加工工艺要求，也避免应力集中问题提升箱体结构强度。结构设计上，腔体内部设置了多道轴承座支撑筋，将相邻的轴承安装位与箱体侧壁、底部底板连接为整体，可承受齿轮传动过程中产生的径向与轴向载荷，底部腔体预留了充足的储油空间，可满足齿轮啮合的飞溅润滑需求，整体建模逻辑清晰，特征树条理分明，可直接用于后续的工程图生成、装配干涉检查以及有限元受力分析，为硬齿面减速机的整体设计提供可靠的箱体基础模型。
