可移动屋面式变压器湾结构设计模型

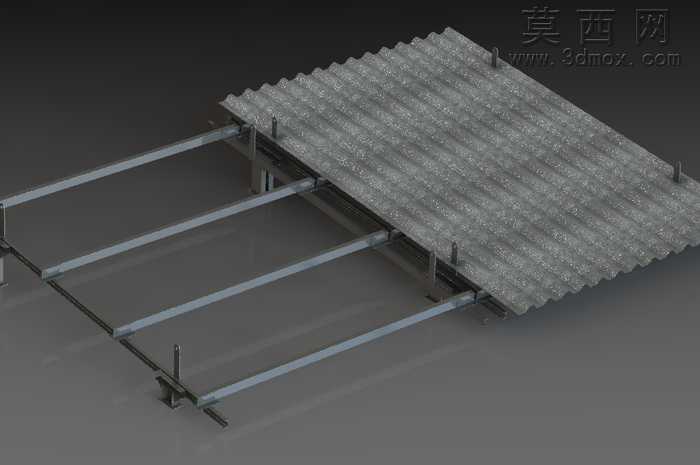

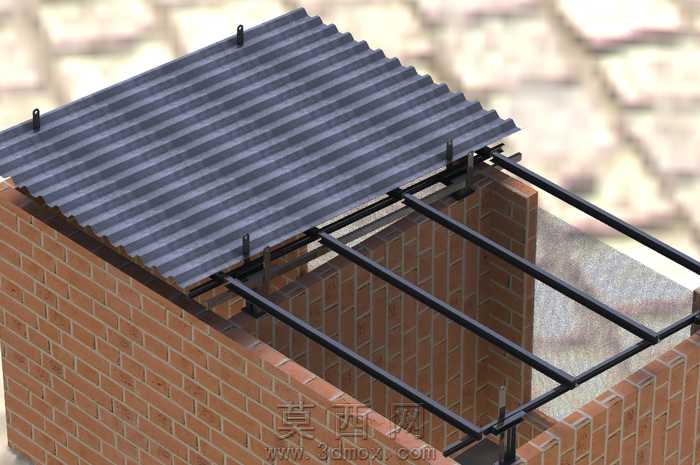

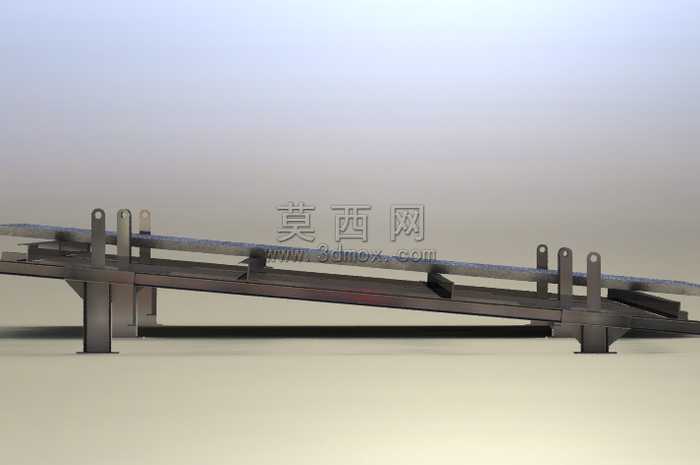

本模型采用SolidWorks进行全参数化三维建模，完整还原可移动屋面式变压器湾的整体构造，建模过程中严格遵循电力设施防护结构的实际尺寸比例，对每一处连接节点、支撑构件都做了精细化的特征建模，避免出现非参、破面等影响后续编辑的问题。渲染阶段采用写实材质方案，屋面瓦面赋予混凝土波纹瓦材质，调整材质的粗糙度、凹凸贴图参数还原真实瓦面的颗粒质感与波纹起伏效果，支撑框架部分赋予哑光黑色金属材质，模拟钢结构型材经防锈处理后的表面质感，场景采用柔和的漫反射光照搭配弱环境阴影，清晰呈现各构件的装配关系与层次结构，避免过强反光遮挡结构细节。结构设计上，模型包含横向排布的多根纵向承载钢梁、横向连接横梁、屋面滑移导向轨道、瓦面固定支座以及波纹瓦屋面本体，钢梁之间采用标准连接件实现刚性固定，导向轨道沿变压器湾的延伸方向平行布置，屋面整体可沿轨道实现水平方向的滑移开合，既能够在日常状态下为下方变压器提供遮雨、防晒、防坠物的防护作用，也可在设备检修、运维作业时将屋面滑移至侧边，留出充足的高空作业与设备吊装空间。设计思路围绕箱式变压器户外布置的实际痛点展开，传统固定式变压器屋面在设备大修、部件更换时往往需要临时拆除防护结构，作业完成后再重新安装，不仅耗费额外的人力工时，也容易在拆装过程中对屋面构件造成损坏，本可移动屋面结构通过成熟的滑移轨道方案，在不破坏屋面整体防护性能的前提下实现作业空间的快速释放，所有构件均采用标准化工业型材，降低生产加工与现场安装的成本，模型中预留的安装孔位、连接间隙均符合实际钢结构施工的公差要求，可直接用于方案展示、结构验证以及后续的施工图纸输出，为户外变压器防护设施的优化设计提供直观的三维参考。
