控制变压器工业电气元件三维设计

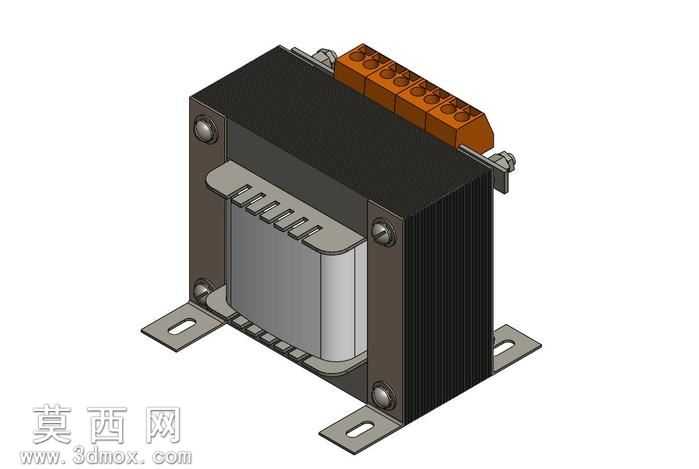

本模型为工业控制类变压器的三维数字化设计成果，建模阶段依托主流三维设计软件完成全参数化构建，全程遵循实际工业产品的生产尺寸规范，完整还原了该类变压器的全部结构细节。模型构建过程中首先完成核心骨架的定位，先搭建叠片式铁芯的基准框架，铁芯部分采用分层叠压的结构表现，还原硅钢片叠装的真实层理结构，对铁芯的柱体、上下轭部分做了精准的尺寸匹配，确保磁路结构的比例完全符合实物设计逻辑。绕组部分还原了线圈的层绕结构，区分了初级与次级绕组的排布位置，对绕组外层的绝缘包覆层做了材质区分，还原绝缘材质的哑光质感。外围的固定框架采用金属板材折弯结构建模，精准还原了框架的折边、安装孔位、固定铆钉的位置，框架上的每一处紧固螺丝都做了细节建模，还原螺丝头部的槽型结构与装配位置，确保框架与铁芯、绕组的装配关系完全符合实际装配逻辑。顶部的接线端子组采用模块化建模，还原了橙色绝缘基座的多组接线位结构，每一个接线螺丝、压线片的细节都完整呈现，端子基座的卡扣结构、与变压器主体的连接定位都做了精准还原。底部的安装支架采用带安装长槽的折弯金属件设计，还原支架的安装孔位、折弯角度、与主体框架的铆接固定结构，确保安装结构的实用性表现。材质渲染阶段针对不同部件做了差异化的材质参数调整，铁芯部分做了黑色氧化涂层的哑光金属质感，叠片边缘还原硅钢片的金属光泽；固定框架与安装支架做了镀锌金属的质感表现，还原金属板材的细微磨砂纹理；接线端子的绝缘基座做了橙色热固性塑料的质感，表现塑料材质的轻微磨砂反光特性；绕组部分做了绝缘漆包覆的哑光质感，区分不同绕组的材质细微差异。整个模型的装配逻辑完全遵循实物的生产装配流程，所有部件的干涉检查全部完成，不存在结构穿模、装配错位的问题，既可以作为电气设计的选型参考模型，也可以用于工业场景的可视化展示、电气教学的演示素材，模型的结构精度能够满足虚拟装配演示、产品宣传渲染等多场景的使用需求，完整展现了小型控制变压器的工业设计细节与结构特点。
