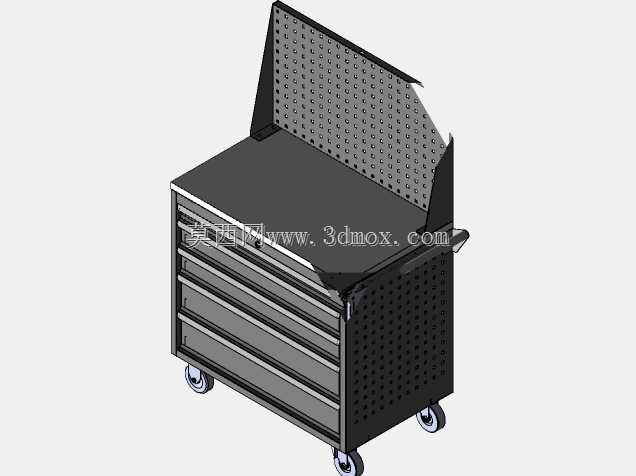

五抽屉带背板移动维修工具车结构设计

　　这款带立式背板的五抽屉移动工具存储设备，主要面向机加工车间设备维保、汽修门店工位作业、装配线旁工具定点存放这类场景设计，日常作业中能把零散的扳手、套筒、量具、小型电动工具等按使用频率分类收纳，避免工具随意堆放导致的找寻耗时、磕碰损坏问题，也能减少作业现场的工具遗失情况。从结构设计逻辑来看，整体采用框架式承载结构，主体柜体采用冷轧钢板弯折焊接成型，侧面板预留的阵列孔洞一方面可以降低整体自重，另一方面也能作为侧挂点位，用来挂载挂钩类配件放置常用的螺丝刀、钳子等随手取用的工具，无需打开抽屉就能快速拿取，适配高频作业的取放需求。顶部工作台面采用高密度复合实木材质，相比金属台面具备更好的抗冲击性，放置精密量具时不会产生硬磕碰，

　　日常进行小型零件拆装、工件临时摆放时也能提供足够的摩擦力，避免工件滑落，台面边缘做了金属包边处理，长期使用不会出现边缘起翘、磨损掉渣的问题。后方立式洞洞板背板与柜体框架采用螺栓刚性连接，安装后保持垂直于台面的角度，背板上的阵列方孔/圆孔通用挂点，可以搭配各类挂钩、零件盒挂架，用来悬挂较大尺寸的扳手、卷尺、工作灯等工具，充分利用垂直空间拓展存储能力，不会占用台面的作业面积。下方五个抽屉采用等宽不等高的分层设计，最上层抽屉高度较低，适合存放小型螺丝、螺母、垫片等标准件以及小型精密量具，下方四层抽屉高度依次递增，可以放置较大尺寸的电动工具、重型套筒组、备用配件等物品，每个抽屉都配备了静音滑轨，抽拉时无卡顿，满载状态下也能顺畅开合，

　　抽屉前端配备独立锁止结构，关闭后可以自动卡合，避免工具车移动过程中抽屉自行滑出掉落物品。底部四个角位安装了万向脚轮，其中两个带刹车功能，移动时可以灵活转向，推送到不同作业点位，到达指定位置后踩下刹车即可固定位置，不会在作业过程中出现滑移，脚轮的承载能力按照单轮80kg设计，整体满载承载可以达到300kg以上，完全满足常规维修作业的工具存放承重需求。从安装边界尺寸来看，这款工具车的整体宽度控制在1100mm以内，深度控制在500mm左右，整体高度（含背板）在1400mm上下，台面离地高度保持在850mm的人体工程学高度，适配大多数成年人站立作业的手臂操作高度，长时间在台面上进行拆装作业不会产生过度的腰部疲劳，整体占地面积不足0.

　　6平方米，即使是空间狭窄的维修工位、生产线边通道旁也能灵活放置，不会占用过多通行空间。设计过程中对整体重心做了优化，重物存放的下层抽屉位置更低，背板挂载的工具重量也通过框架结构传递到底部脚轮，即使背板挂满工具、抽屉满载的状态下，移动时也不会出现前倾侧翻的风险，柜体边角都做了圆弧钝化处理，避免人员走动时磕碰受伤。日常使用时，可以根据自身作业的工具类型，灵活调整抽屉内的分隔板布局，搭配背板的挂具组合，实现定制化的工具存储方案，相比固定结构的工具柜，移动属性让它可以跟随作业点位移动，减少作业人员往返取工具的无效走动时间，提升维修、装配作业的整体效率。
