DESTACO-RUA82M圆柱弹簧协助部件结构设计

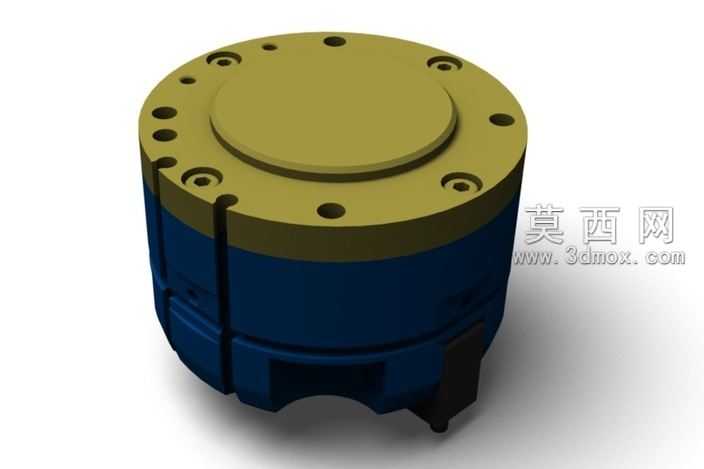

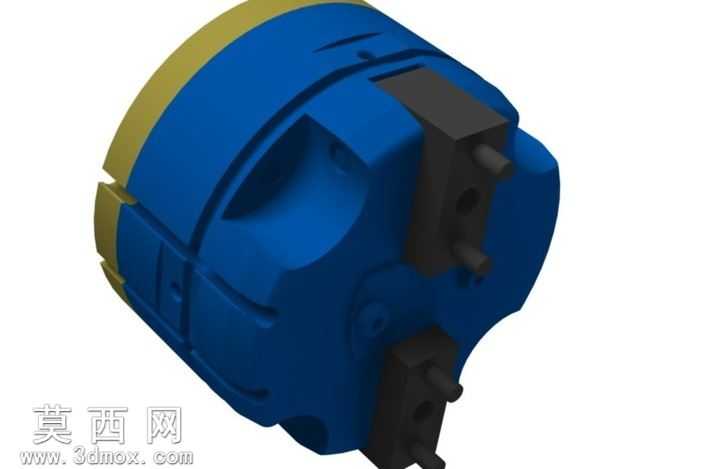

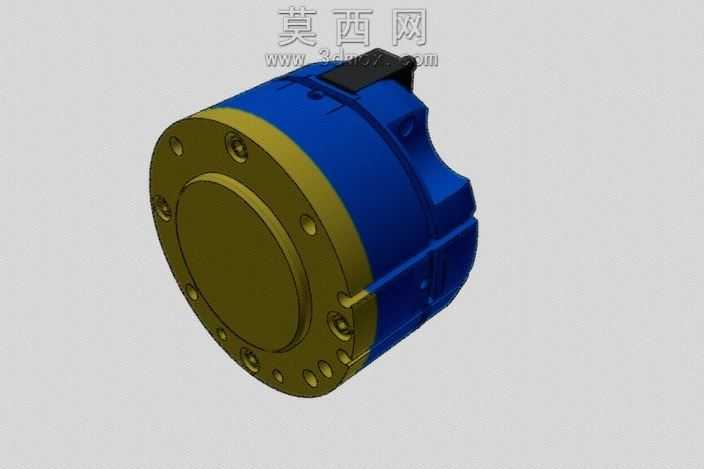

本作品为DESTACO-RUA82M型圆柱弹簧协助系列功能部件的三维建模设计成果，建模阶段依托参数化三维设计软件完成全尺寸1:1还原，严格遵循该系列部件的实际装配公差与结构逻辑开展设计。整体外观呈现规整的短圆柱形态，上部端盖采用橄榄黄金属质感材质设置，端盖表面均匀分布多组不同规格的安装孔位，包含沉头定位孔与通孔两类结构，孔位排布遵循圆周对称原则，可适配不同规格的紧固件安装需求，保障部件与外接设备连接的稳固性与定位精度；下部主体采用深蓝色工程材质表现，主体侧壁设置多组定位卡槽与快装缺口结构，底部预留支撑定位脚，可实现部件在工装工位上的快速对位安装，无需额外复杂调试即可完成装配定位。材质渲染阶段针对不同功能区域做了差异化质感处理，上部端盖模拟硬质阳极氧化金属表面效果，调整粗糙度参数呈现细腻的哑光金属质感，同时添加微弱的环境反射效果还原真实金属表面的光影反馈；下部主体模拟高强度耐磨工程塑料材质，适当提升表面漫反射参数，弱化反射强度以区分不同功能区域的材质属性，整体光影采用柔和的工作室布光方案，通过主光源、补光源与轮廓光的搭配，清晰呈现部件表面的孔位细节、卡槽轮廓与结构分界，避免阴影过重遮挡关键结构特征。结构设计层面重点还原圆柱弹簧协助部件的内部功能逻辑，端盖与主体之间采用止口配合结构，保障同轴度精度的同时可实现快速拆装维护，侧壁的缺口结构对应内部弹簧组件的伸缩行程预留空间，底部支撑脚的高度经过参数化校核，可保障部件安装后与安装面保持合理间隙，避免运行过程中出现摩擦干涉问题。设计过程中同步完成了配套数据表的关联设置，将各孔位尺寸、配合公差、材质参数、安装要求等信息整合至模型属性中，方便后续工程应用阶段直接调取参数开展工装适配、装配模拟等工作，整体模型结构完整、细节还原度高，可直接用于自动化产线工装设计、设备装配模拟、技术方案展示等场景。
