机械工程用卧式支座类零件三维设计

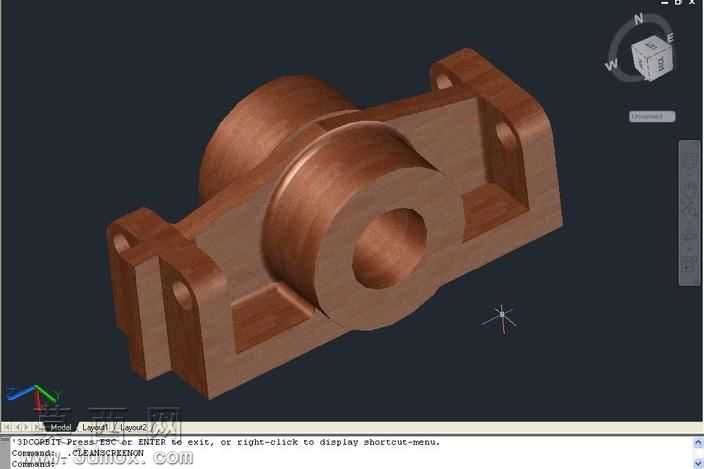

本次设计的卧式支座类机械零件，采用三维参数化建模方式完成全流程构建，建模过程中严格遵循机械零件设计的公差配合与结构合理性要求，从零件的功能定位出发逐步完成各特征的搭建。首先确定零件的核心基准，以中心通孔的轴线作为主要设计基准，以此为基础向外延伸构建主体圆筒结构，圆筒的内径、外径尺寸均按照常规轴类配套零件的安装需求设定，保证后续与对应轴件装配时的同轴度精度。在主体圆筒的两侧，设计对称分布的安装支撑翼板，翼板上预留标准规格的安装通孔，用于零件整体与设备基座的螺栓固定，翼板与主体圆筒的衔接处做了圆弧过渡处理，既可以消除建模过程中的尖锐棱角，也能有效降低零件实际生产使用过程中的应力集中问题，提升零件的结构强度与抗疲劳性能。支撑翼板下方设置一体化的连接底架，底架与两侧翼板、主体圆筒形成稳固的框架式结构，保证零件在承受径向载荷时不会出现结构变形。建模过程中对所有安装孔的位置做了对称度约束，确保两侧安装孔的同轴度、孔位与中心轴线的平行度都符合机械加工的精度要求，避免后续装配时出现孔位错位无法安装的问题。材质设定上选用常用的灰铸铁材质参数，渲染时还原铸铁件哑光浅灰的表面质感，对零件的棱边做了符合实际加工工艺的微小倒角处理，避免出现不符合生产实际的绝对尖锐边缘。整体设计思路围绕零件的实际安装使用场景展开，在保证结构强度满足载荷要求的前提下，尽可能简化冗余结构，降低零件的生产加工成本，同时兼顾了零件的装配工艺性，所有特征都适配常规的铣削、钻削加工流程，不需要特殊的定制刀具即可完成生产加工，能够满足常规机械设备中支撑类部件的配套使用需求。
