滚花纹理环形LED散热构件设计

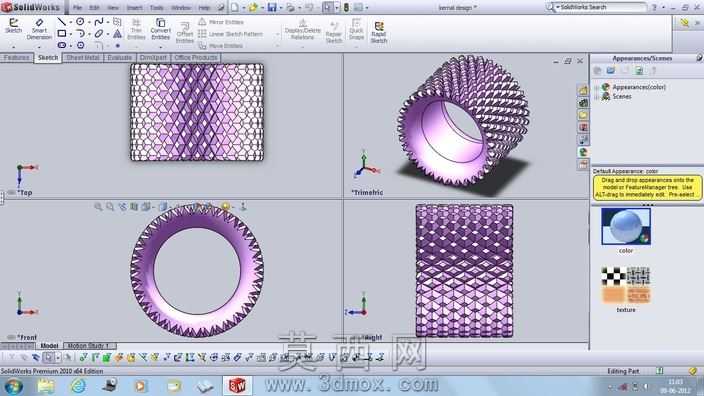

本作品为带knurled滚花表面的环形构件三维设计，建模阶段依托参数化三维设计软件完成整体结构搭建，首先以空心环形为基础基体，通过草图绘制确定构件的内外径尺寸、轴向宽度等核心参数，采用旋转凸台命令生成基础环形实体，保证基体的同轴度与壁厚均匀性，为后续纹理加工提供规整的基础载体。表面纹理设计是本作品的核心环节，设计思路围绕防滑握持、增大散热接触面积两大核心需求展开，首先提取滚花纹理的单元特征，以菱形锥状凸起为单个纹理单元，通过线性阵列、圆周阵列的组合方式，将单元纹理均匀排布在环形构件的外圆柱表面，同时对环形构件的两个端面边缘也做对应纹理延伸处理，保证纹理的连续性与视觉统一性，避免纹理在边角处出现断裂、错位的问题。建模过程中对纹理单元的凸起高度、锥度、相邻单元的间距做了反复参数调试，既保证纹理的触感辨识度，又避免纹理过于尖锐导致加工难度提升、使用过程中易磕碰损坏的问题。材质与渲染环节，为构件赋予了带金属质感的紫调半透明材质，通过调整材质的反射率、粗糙度、折射参数，模拟出经过阳极氧化处理的铝合金质感，既凸显金属构件的精致质感，又能清晰展现纹理的凹凸层次；在软件的四视图布局中，分别展示了构件的平面展开纹理效果、立体斜视角效果、端面正视角效果、外圆柱面正视效果，全方位呈现构件的结构细节与纹理排布规律。结构设计上，环形构件的内壁保持光滑圆柱面，保证与配套LED组件的装配适配性，外壁的密集滚花纹理一方面可以增大装配或手动调节时的摩擦力，起到防滑作用，另一方面密集的凸起结构大幅增加了构件的外表面积，能够提升LED工作时的散热效率，兼顾实用功能与外观质感。建模过程中对所有阵列特征做了参数化关联，后续若需要调整构件尺寸、纹理密度，只需修改对应草图参数与阵列间距数值，即可快速生成新的模型版本，具备良好的可编辑性与设计复用性，能够适配不同规格的LED周边配件设计需求。
