夜视仪头盔前置装载挂钩结构设计

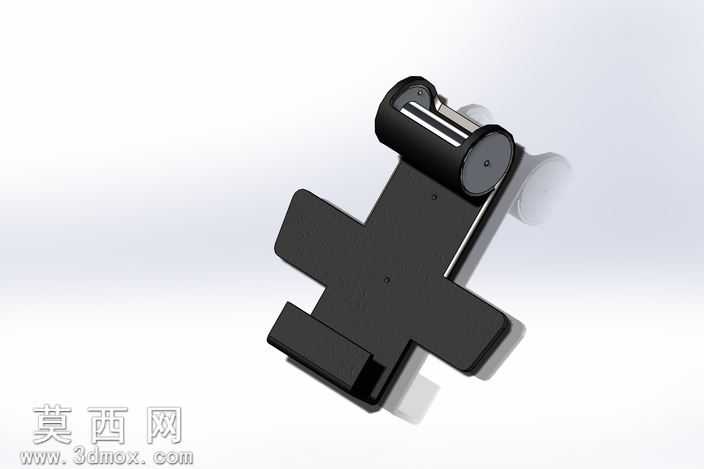

本作品为适配战术头盔的夜视仪前置装载挂钩三维建模成果，建模阶段采用自顶向下的设计思路，首先依据PASGT头盔前部的安装基准面确定挂钩整体的安装定位尺寸，确保挂载后与头盔曲面贴合无突兀凸起，避免影响头盔佩戴的贴合度与使用舒适度。建模过程中优先完成主体承载板的结构绘制，主体承载板采用十字形构型，横向延伸段设置有与头盔织带配合的卡接槽位，纵向段预留夜视仪安装的定位孔位，所有棱边均做R0.8-R1.5mm的圆角过渡处理，既消除应力集中隐患提升结构强度，也避免尖锐边角划伤织带或佩戴者。上部的卷轴式挂载结构采用同轴双圆柱配合设计，内部预留阻尼转轴的安装空腔，圆柱侧壁设置限位卡槽，可实现夜视仪挂载后的角度调节与位置锁止，防止使用过程中出现晃动移位。材质渲染阶段，主体结构采用哑光黑色玻纤增强尼龙材质，调整材质参数时将粗糙度设置为0.75、反射率设置为0.08，还原战术配件哑光防反光的使用需求；转轴内部的金属阻尼件采用哑光枪灰色金属材质，粗糙度设置为0.3、金属度设置为0.85，区分不同部件的材质质感，提升模型的真实感。结构设计上充分考虑挂载承重需求，主体承载板厚度设置为3.2mm，卡接槽位设置有倒钩式防脱结构，织带穿入后可实现自锁，无需额外固定件即可完成与头盔的快速连接；上部卷轴结构与主体板之间设置有加强筋连接，筋位厚度1.5mm，可承受夜视仪1.2kg以内的挂载重量，长期使用不会出现结构变形。建模完成后对所有配合面进行干涉检查，确保转轴转动顺畅无卡滞，卡接槽位与标准战术织带尺寸完全匹配，安装后无松动旷量，整体结构兼顾轻量化与结构强度，满足战术场景下的快速拆装、稳定挂载的使用需求。
