起重机吊钩三维结构设计作品

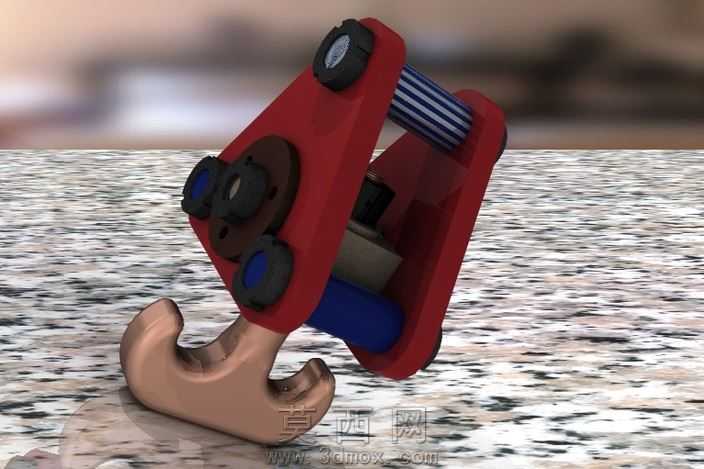

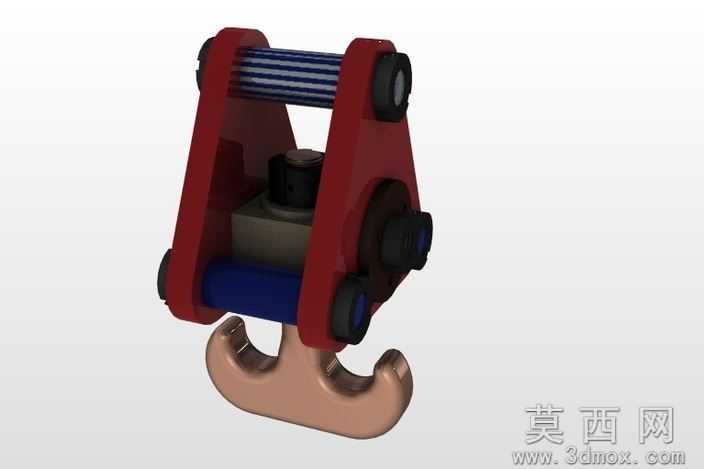

本作品为起重机吊钩的三维建模设计成果，建模阶段严格遵循起重机械吊具的实际设计规范，先通过草图绘制勾勒吊钩钩体、滑轮架、连接轴、滑轮组、紧固件等各部件的轮廓基准，对吊钩钩身的曲率半径、承力截面尺寸进行精准参数化设定，确保结构比例符合实际起重作业的受力要求。建模过程中采用实体建模与装配约束结合的方式，先分别完成单个零件的特征构建：钩体部分通过扫掠、倒圆角等特征还原锻造吊钩的流畅曲面，对钩尖的防脱结构预留装配位置；红色滑轮架部分通过拉伸、切除、孔位特征完成架体结构，精准预留滑轮安装腔、轴孔、紧固件安装位；滑轮部分还原绳槽的圆弧轮廓，添加轴承位的细节特征；连接轴、紧固件、端盖等附属零件均按照机械设计标准的尺寸比例完成建模，再通过同轴、重合、平行等装配约束将所有零件组装为完整的吊钩总成，还原各部件的实际装配关系，可清晰展示滑轮转动、钩体与架体连接的运动逻辑。材质与渲染阶段，针对不同部件的实际材质属性分别调整材质参数：钩体部分赋予金属铜材质，调整金属度、粗糙度参数还原锻造吊钩的金属质感与表面细微的磨砂纹理；滑轮架赋予红色哑光工程漆材质，模拟起重设备部件常用的漆面质感；滑轮轴、紧固件赋予深灰黑色金属材质，还原钢制零件的表面质感；滑轮部分添加蓝白相间的条纹标识，还原起重滑轮的警示标识细节；背景采用粗糙石材质感的地面，搭配柔和的环境光影，通过三点布光调整主光、辅光、轮廓光的角度与强度，突出各部件的结构轮廓与材质差异，避免阴影过暗遮挡结构细节，让整体渲染效果真实自然，清晰展现吊钩总成的整体外观与各部件的衔接关系。设计过程中充分考虑起重吊钩的实际受力特点，对承力部位的结构过渡做了圆角处理，避免应力集中的结构设计，各部件的连接位置预留合理的装配间隙，符合实际机械装配的工艺要求，整体模型结构完整，细节丰富，可用于起重机械结构教学、吊具设计参考、相关产品演示等场景。
