离岸作业转向节动臂起重设备设计

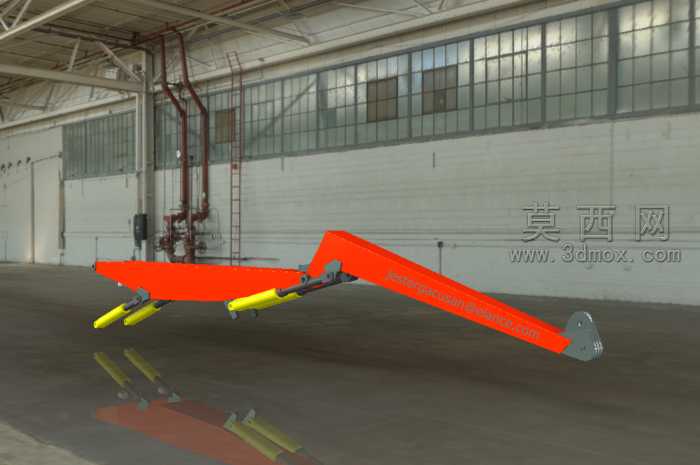

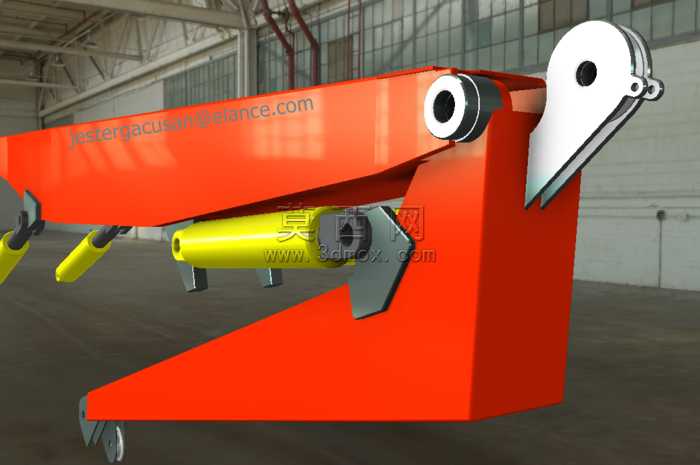

本作品为适配离岸作业场景的转向节动臂起重设备三维建模设计，整体以SolidWorks为核心建模工具完成全参数化结构搭建，建模过程严格遵循机械设计规范，先完成核心骨架的草绘定位，确定动臂的折叠转向轨迹、作业伸展范围的基准线，再逐一生成各段臂架、铰接转向节、液压驱动部件、末端吊具连接座的实体特征，对臂架的弯折受力段做了加厚处理，在铰接位置预留了标准销轴的装配间隙，保证后续虚拟装配时各运动部件无干涉。渲染阶段采用工业厂房实景作为环境贴图，模拟车间内的漫射光照效果，臂架主体赋予高饱和度橙色工业防锈漆材质，表面添加细微的颗粒质感还原真实漆面的磨砂效果，液压活塞杆部分赋予亮面镀铬金属材质，缸筒部分做哑光深灰金属处理，地面添加反射效果模拟环氧地坪的反光特性，让整体渲染效果贴近真实设备的出厂展示状态。结构设计上采用多节铰接动臂布局，通过转向节实现动臂的多维度角度调整，搭配两组液压油缸完成动臂的举升与折叠动作，可在离岸作业的有限空间内灵活调整作业半径与起吊高度，设计阶段以近似5吨工作负荷为载荷基准，对臂架的受力截面做了受力校核，在保证结构强度的前提下尽可能优化臂架截面尺寸，降低设备整体自重。设计思路围绕离岸场景的特殊作业需求展开，区别于常规固定式起重机的长臂架结构，该转向节动臂可在非作业状态下折叠收拢，减少设备占用的存放空间，作业时通过转向节的角度调整，可绕过作业区域的障碍物完成起吊动作，液压驱动的布局也保证了动臂动作的平稳性，避免起吊过程中出现载荷晃动，适配离岸场景下对作业稳定性的高要求，各铰接位置的密封结构也做了适配性设计，可抵御离岸环境下的高湿度、盐雾侵蚀，提升设备的环境适应能力。
