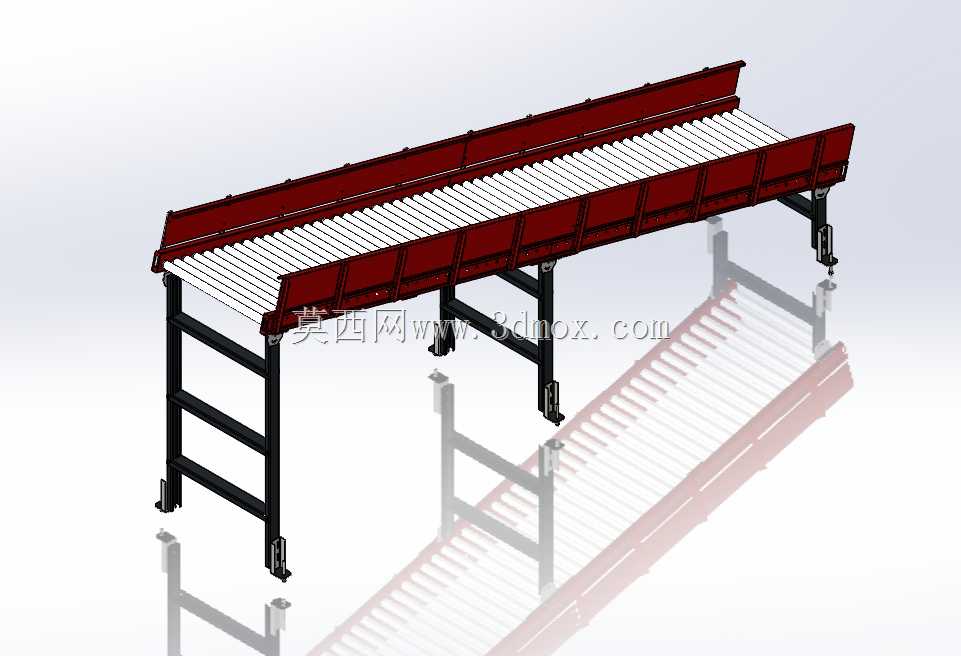

带挡边可调支脚滚筒输送设备结构

　　这款滚筒输送结构的设计初衷，是解决常规平面滚筒线在输送箱装、规则块状物料时容易出现的侧边跑偏、物料滑落问题，在车间内部工序转运、仓储出入库接驳、包装线前段供料等场景中都能适配。不同于无挡边的普通滚筒线，两侧的立式挡边采用分段式折弯钢板焊接结构，每段挡边的高度刚好覆盖常规周转箱的侧边限位高度，不会因为挡边过高影响人工取放物料，也不会因为高度不足失去限位作用，挡边与机架主框架采用满焊连接，焊缝位置做了打磨处理，避免长期使用后焊缝处积灰或者刮蹭物料外包装。

　　机架主体采用矩形钢管拼焊成型，主框架的纵向梁选用壁厚足够的矩形管，避免长距离输送时机架中部出现下挠变形，横向支撑梁按照固定间距均匀布置，每根横梁对应位置预留滚筒安装孔位，滚筒采用两端轴头卡装的固定方式，不需要额外的紧固件就能完成滚筒的快速拆装，后期维护更换磨损滚筒时，只需要将轴头从卡槽内取出即可，不需要拆解整段机架，能大幅缩短产线停机维护的时间。滚筒表面采用镀锌处理，耐磨性能优于普通喷漆滚筒，长期与物料底部摩擦也不容易出现锈迹，不会污染输送物料的外包装。

　　支脚部分采用可调节高度的结构设计，内管与外管采用间隙配合，通过支脚侧面的锁紧螺栓完成高度固定，底部配置橡胶减震垫，一方面可以抵消地面不平整带来的机架晃动问题，另一方面也能减少设备运行时产生的震动传递到地面，降低车间内的噪音传导。支脚与主框架的连接位置采用三角加强筋焊接，能承受单侧偏载带来的力矩，避免长期使用后支脚与主框架连接处出现开焊变形。

　　从安装边界来看，这款输送设备的整体宽度控制在常规通道允许的尺寸范围内，两侧挡边外侧没有突出的安装结构，不会占用额外的通道空间，设备的进料端与出料端都预留了与其他线体接驳的安装孔位，可以直接与转弯滚筒线、升降接驳台、包装工作台等设备对接，不需要额外做转接结构。在设计过程中，特意将滚筒的排布间距做了优化，针对常见的尺寸规格的周转箱，确保任意时刻物料底部都有至少三根滚筒同时接触支撑，避免因为滚筒间距过大导致物料卡滞或者输送过程中出现颠簸。

　　两侧挡边的内侧与滚筒端面预留了合理的间隙，既不会因为间隙过小导致滚筒转动时与挡边发生摩擦，也不会因为间隙过大导致小尺寸物料的边角卡入缝隙中。机架底部的支脚调节行程覆盖了常规车间地面的高度差范围，安装时不需要额外做地面找平处理，只需要调整四个支脚的高度，就能让整段线体保持水平，确保物料输送过程中不会出现自行滑移的问题。

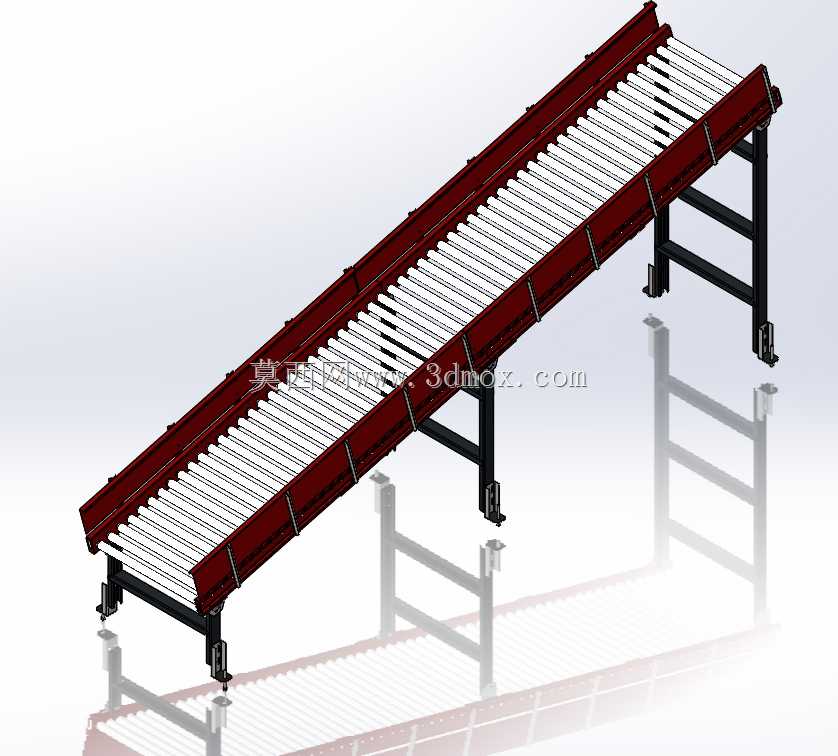

　　在实际使用场景中，这款输送结构既可以单独作为工序间的物料转运载体，也可以多段拼接组成长距离输送线，每段线体的连接位置采用连接板螺栓固定，拼接后整线的滚筒上平面保持齐平，不会出现台阶导致物料卡滞。针对有一定倾斜角度输送的需求，也可以通过调整支脚的高度差，让线体保持小角度倾斜，依靠物料自身重力完成下滑输送，不需要额外配置驱动装置，能降低设备的采购与使用成本。

　　结构设计阶段就考虑了不同使用场景的适配性，滚筒的安装卡槽预留了调整空间，可以根据实际输送物料的重量更换不同承载能力的滚筒，不需要改动主框架结构，就能适配从轻质纸箱到较重的金属工件的输送需求。挡边结构也可以根据实际输送物料的高度做加高或者降低的调整，只需要更换对应高度的挡边分段即可，主框架的通用化程度很高，能减少后续衍生型号的设计工作量，缩短非标设备的设计交付周期。
