无动力直段滚筒输送线结构设计

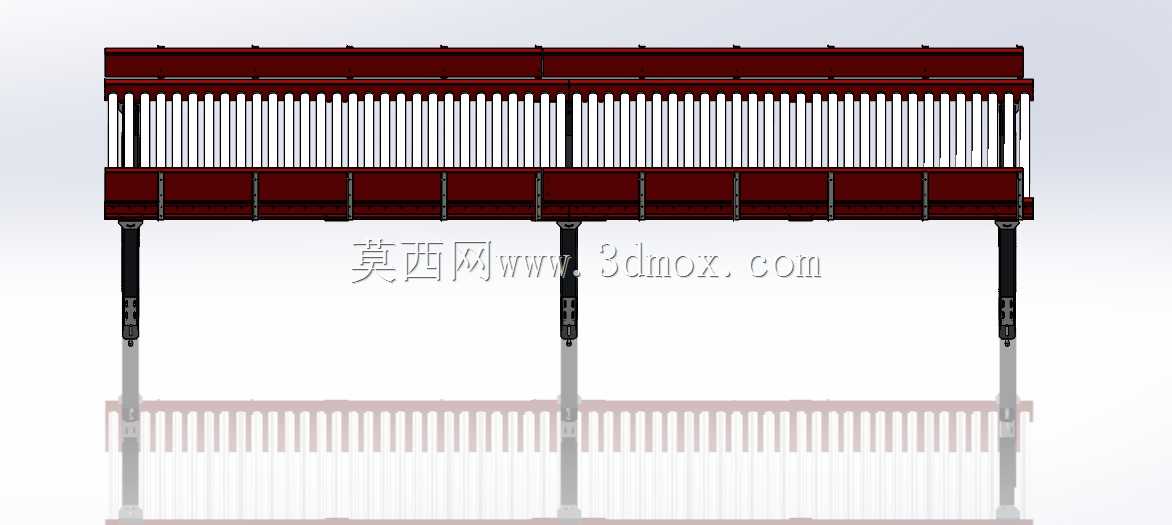

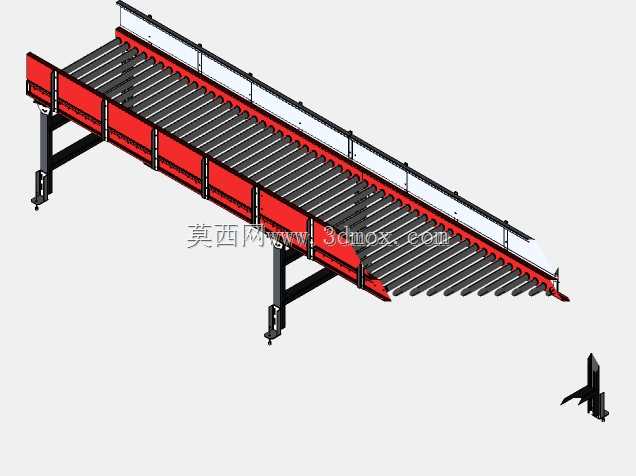

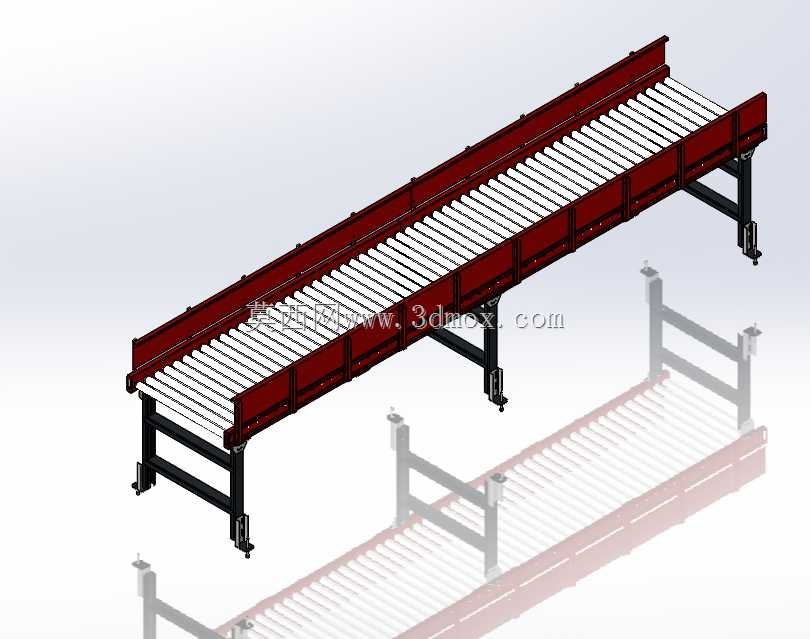

　　这款无动力直段滚筒输送设备，主要面向生产车间工序间的工件周转、仓储分拣线的货物流转、包装线末端的成品输送等场景设计，依靠货物自身重力或者人工推送即可完成物料的水平位移，不需要额外配置驱动电机、传动链条等动力组件，整体结构简单可靠，后期维护成本极低，适合输送底部平整的箱装货物、托盘载具、成型工件等单元化物料，单段线体的额定承载可根据实际选型调整，常规配置下单米承载可满足多数轻工、电子、包装、仓储行业的日常输送需求。从结构设计层面来看，线体主体采用分段式侧板拼接结构，两侧的红色承载侧板采用折弯成型工艺加工，侧板上预留了统一规格的滚筒安装孔位，每根滚筒的两端都通过标准轴承座嵌入侧板安装孔，滚筒转动灵活无卡滞，

　　相邻滚筒的中心距根据常规输送物料的最小底面尺寸设定，避免输送过程中出现物料卡滞、下陷的问题，滚筒表面采用光滑金属材质，摩擦阻力适中，既可以保证人工推送时省力，也能避免物料在倾斜布置时滑行速度过快。线体的支撑腿采用方管焊接结构，每段线体配置四组可调节支撑脚，支撑脚底部带有防滑橡胶垫，同时支持一定范围的高度调节，能够适配不同车间的地面平整度，也可以对接不同高度的上下游设备，支撑腿与侧板之间采用螺栓连接，方便现场拆装运输，也可以根据现场布局需求调整支撑腿的安装位置。两侧挡板高度经过实际工况验证，能够避免输送过程中物料从侧边滑落，挡板与侧板采用一体化折弯结构，整体刚性更强，不需要额外加装防护栏组件。在安装边界方面，

　　单段标准线体的长度可根据现场需求拼接延长，宽度可根据输送物料的最大外形尺寸定制，常规选型时线体有效输送宽度比物料最大宽度宽出100-150mm即可，线体安装时需要保证整体水平度偏差不超过千分之二，如果是依靠重力自滑的布置场景，可根据物料重量、底面摩擦系数调整倾斜角度，通常倾斜角度控制在3-7度区间即可保证物料平稳滑行，不会出现速度过快冲出线体或者停滞不动的问题。设计过程中充分考虑了不同工况的适配性，滚筒的直径、壁厚可根据承载需求选择，轻型输送场景可选用小直径薄壁滚筒，重型输送场景可更换大直径厚壁滚筒，侧板材质也可根据使用环境选择碳钢喷塑或者不锈钢材质，适配食品、医药等有防腐卫生要求的场景。线体整体采用模块化设计，

　　所有零部件都采用标准件，现场安装不需要复杂的焊接作业，只需要通过螺栓拼接即可完成组装，后期如果需要调整线体布局，也可以快速拆解重组，减少产线调整的成本。在实际使用过程中，这类无动力滚筒线经常和动力滚筒线、转弯输送机、提升机等设备配合使用，组成完整的车间物流输送系统，也可以单独作为装配工位的工件暂存输送台，工人在装配时可以直接在滚筒线上推移工件，不需要额外搬运，降低工人的劳动强度。线体下方预留了充足的安装空间，可根据需求加装扫码支架、传感器安装位、挡停机构等附件，拓展自动化对接功能，不需要对主体结构进行大幅改动。从建模细节来看，所有的安装孔位、连接螺栓、轴承组件都按照实际加工尺寸绘制，可直接用于生产出图的参考，侧板的折弯圆角、焊接坡口、支撑腿的连接加强筋都做了还原，能够直观体现设备的实际装配关系，方便结构设计人员参考选型，也可以作为同类输送设备设计的基础模板，根据实际需求修改参数即可快速完成定制化设计。
