三爪自定心车床卡盘内部结构展示

项目分类:通用机械零部件 发布时间:2023-07-31 ID:703142
  • 三爪自定心车床卡盘内部结构展示
  • 三爪自定心车床卡盘内部结构展示
  • 三爪自定心车床卡盘内部结构展示

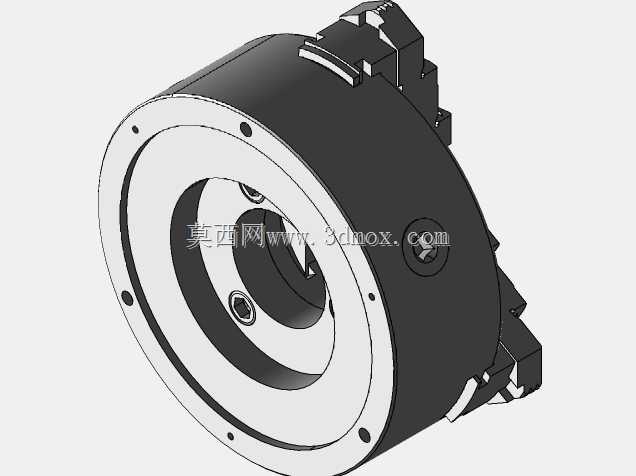

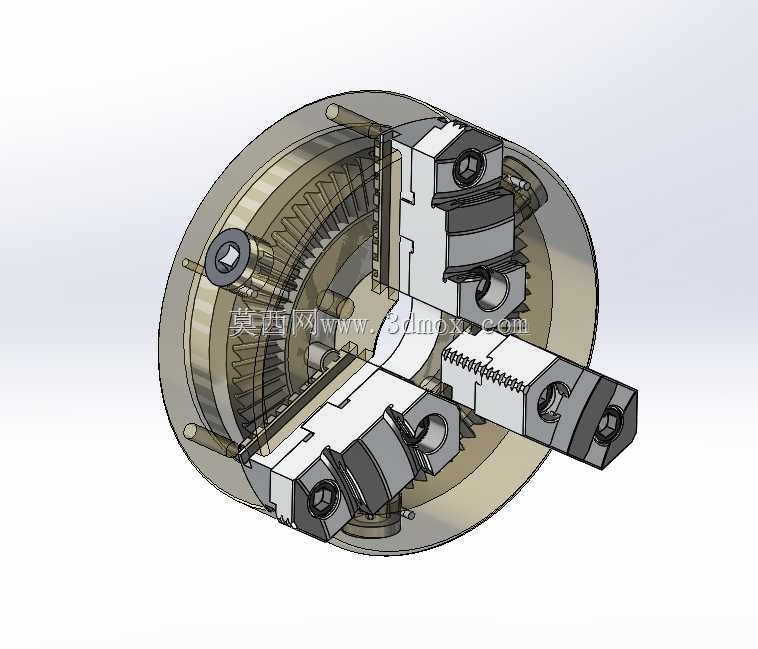

  在普通卧式车床、转塔车床及经济型数控车床的主轴端部,卡盘是承担工件装夹定位的核心功能部件,这款三爪自定心卡盘的结构模型,完整还原了盘体内部的盘丝齿轮、卡爪滑块、导向槽、防退卡紧结构的装配关系,能让结构设计人员直观理解其联动夹紧的动作逻辑。从实际加工场景来看,这类卡盘主要适配轴类、盘类等回转对称零件的装夹,在单件小批量的机加工车间、五金零件批量加工产线都有极高的普及率,相比四爪单动卡盘,它不需要逐爪找正,能通过三个卡爪的同步径向移动快速实现工件的自动定心,大幅缩短装夹辅助时间,尤其适合同轴度要求在0.05mm以内的常规回转件加工。

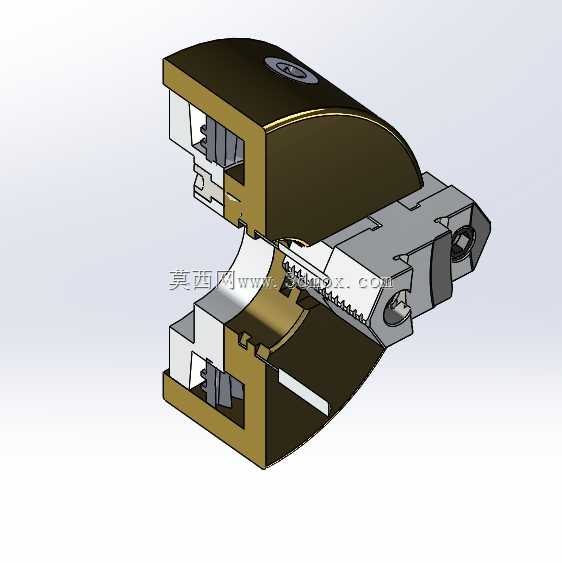

  从结构设计逻辑上看,这款卡盘采用了平面螺纹盘丝作为核心传动件,三个卡爪底部的齿条与盘丝的平面螺纹啮合,当使用卡盘扳手转动小锥齿轮时,会带动盘丝背面的伞齿轮转动,进而驱动盘丝绕卡盘中心旋转,带动三个卡爪同时沿盘体上的径向T型槽做向心或离心移动,实现对工件的夹紧或松开。模型中特意做了半剖展示,能清晰看到盘丝与盘体之间的滑动配合间隙、卡爪与T型槽的配合公差带,实际生产中这个间隙通常控制在0.02-0.04mm,间隙过大会导致卡爪晃动、装夹同轴度超差,间隙过小则会出现卡爪移动卡滞、夹紧力不足的问题。

  在安装边界上,这类卡盘的后端采用短圆锥连接结构与车床主轴端部配合,通过主轴端的锁紧盘将卡盘拉紧固定,不同规格的卡盘对应不同的主轴端部连接尺寸,以适配不同回转直径的车床,比如160mm规格的卡盘通常适配回转直径360mm级别的卧式车床,250mm规格卡盘则适配500mm回转直径的车床。卡爪分为正爪和反爪两种配置,正爪用于装夹直径较小的外圆工件,也可撑住工件内孔实现内撑装夹,反爪则用于装夹直径较大的盘类工件,模型中展示的是正爪装配状态,卡爪上的阶梯型夹紧面可以适配不同直径范围的工件,夹紧面上的防滑齿纹能增大与工件表面的摩擦力,避免切削过程中工件打滑移位。

  从功能特性来看,这款卡盘的夹紧力会随着扳手拧紧力矩的增大而线性提升,常规手动三爪卡盘在施加额定扳手力矩时,单爪夹紧力可以达到10kN以上,足以承受常规车削加工中的切削扭矩与径向切削力,盘体采用高强度铸铁铸造而成,经过时效处理消除内应力,避免长期使用后出现变形导致定心精度下降,内部的盘丝、小锥齿轮等传动件均采用合金钢调质处理,齿面经过高频淬火提升耐磨性,延长卡盘的使用寿命。在实际使用中,卡盘需要定期拆解清理内部的切屑与切削液残留,在盘丝与卡爪的配合面涂抹润滑脂,保证卡爪移动顺畅,避免切屑嵌入配合间隙导致卡爪卡死、定心精度失效。

  对于三维建模从业者而言,这个模型的参考价值在于可以清晰掌握盘类夹具内部传动链的布局方式,理解平面螺纹传动的参数设计逻辑,比如平面螺纹的螺距选择会直接影响卡爪的移动速度与夹紧力放大倍数,螺距越小,相同扳手力矩下能获得的夹紧力越大,但卡爪的移动速度越慢,设计时需要根据卡盘的规格、额定夹紧力需求平衡这两个参数。同时卡盘盘体上的T型槽加工精度直接决定卡爪的移动直线度,建模时需要严格控制T型槽的对称度、与卡盘中心的垂直度公差,才能保证装配后三个卡爪的同步精度,避免出现装夹偏心的问题。
