CA6140车床轴传动支撑组件结构设计

项目分类:通用机械零部件 发布时间:2023-09-05 ID:709754
  • CA6140车床轴传动支撑组件结构设计
  • CA6140车床轴传动支撑组件结构设计
  • CA6140车床轴传动支撑组件结构设计
  • CA6140车床轴传动支撑组件结构设计

  这套轴传动支撑组件是CA6140普通车床进给传动链中的核心支撑部件,主要承担进给系统中旋转动力的传递、轴系径向支撑以及手动操作力矩输入的功能,在车床溜板箱、进给箱的传动链路中,这类组件直接决定了进给运动的平稳性与操作手感的一致性。从实际应用场景来看,该组件安装在车床床身靠近溜板的侧方安装面上,手动操作杆伸出端用于操作人员手动控制进给离合或者手动进给操作,轴体本身连接进给传动的齿轮副,将手动输入的力矩或者进给箱输出的旋转动力传递至执行端,日常加工中频繁的正反转切换、手动进给操作都依赖这套组件的结构可靠性。

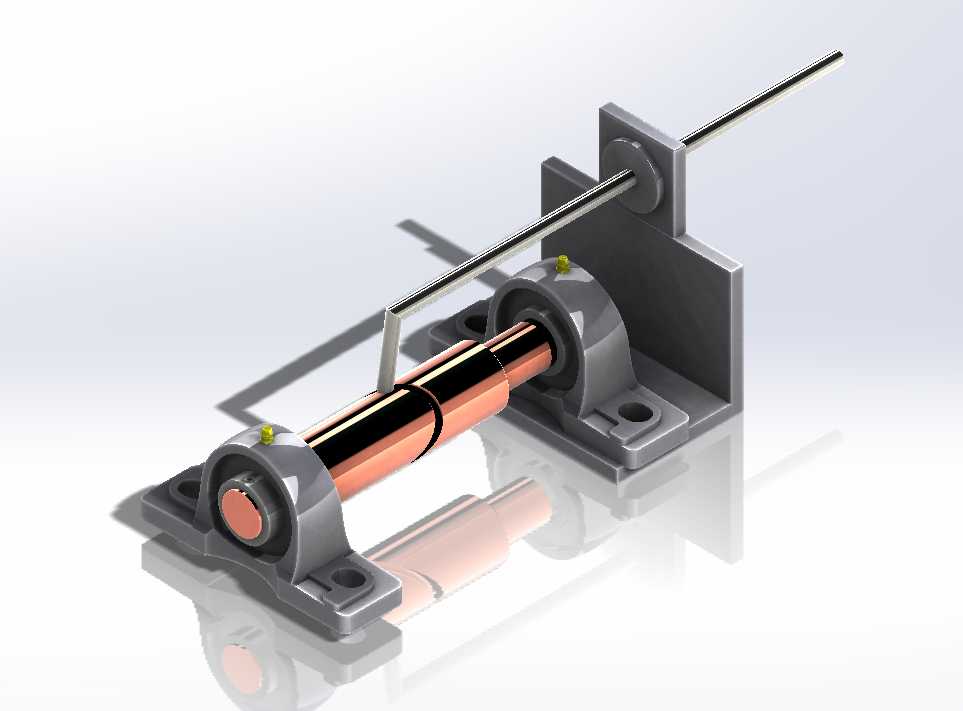

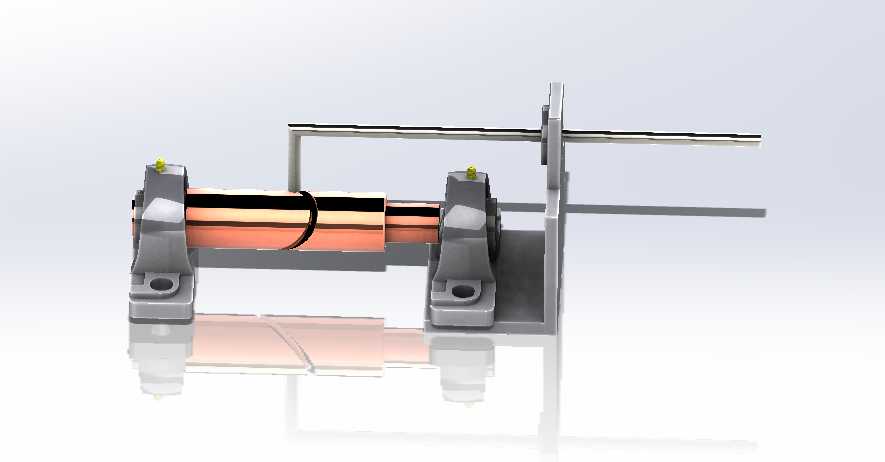

  从功能特性上看,组件采用了对开式滑动轴承座作为轴体的两个径向支撑点,轴承座与安装底座采用一体化铸造成型的结构,减少了分体装配带来的累积误差,轴体与轴承衬套的配合面采用了高精度的磨削加工面,保证旋转过程中径向跳动量控制在0.02mm以内,满足车床进给传动的精度要求。手动操作杆与轴体采用垂直正交的连接方式,操作杆穿过轴体上的径向通孔后通过紧定螺钉固定,保证操作力矩可以无间隙传递,操作杆端部做了滚花处理,方便操作人员握持施力,避免操作时打滑。轴体上预留的两个注油点对应两个轴承支撑位,日常维护时可以直接通过注油杯加注润滑油,无需拆解组件即可完成润滑保养,适配车床车间长期连续加工的维护需求。

  设计思路上,这套组件优先考虑了车床加工场景下的抗振性与装配便利性,安装底座采用了带加强筋的L型结构,垂直安装面与水平安装面之间设置了三角形加强筋,抵抗轴系传递扭矩时产生的倾覆力矩,底座上的四个安装孔采用长圆孔设计,安装时可以微调组件的轴向位置,补偿传动链路的装配累积误差,降低对床身安装面的加工精度要求。轴承座的对开结构采用两个内六角螺栓紧固,当轴衬磨损后,只需拆开上半轴承盖即可更换衬套,无需将整个组件从床身上拆下,大幅缩短设备维护的停机时间。轴体本身采用阶梯轴设计,不同轴段分别对应轴承配合位、操作杆安装位、传动齿轮安装位,各轴段之间采用圆角过渡,避免应力集中,适配车床频繁正反转带来的交变载荷工况,减少轴体断裂的失效风险。

  从外形尺寸与安装边界来看,组件整体安装底座的横向跨度为120mm,纵向安装面高度为85mm,安装孔中心距横向为90mm、纵向为60mm,适配CA6140车床床身对应的安装螺孔位置,无需额外打孔改装即可直接替换原有同类型部件。轴体的支撑跨距为70mm,伸出操作杆的长度为110mm,操作时的力臂长度符合人体工程学设计,操作人员施加较小的力即可完成进给操作,降低长时间操作的疲劳感。轴端的传动连接位直径为20mm,采用平键连接的方式与传动齿轮配合,键槽宽度为6mm,符合通用机械传动的连接标准,备件替换时可以直接选用标准平键与标准齿轮件,降低备件采购成本。组件整体的最大外轮廓尺寸控制在180mm×120mm×100mm范围内,安装后不会与溜板的移动路径产生干涉,保证溜板在全行程移动时都不会与该组件发生碰撞,适配CA6140车床的原有空间布局。

  在实际建模过程中,这类轴系组件需要重点关注配合面的公差标注,轴承座与轴衬的配合采用H7/p6的过盈配合,保证衬套在轴承座内不会随轴转动,轴体与衬套的配合采用H8/f7的间隙配合,保证轴体旋转时的灵活性同时控制径向窜动量。安装面的平面度要求控制在0.01mm以内,避免安装后组件出现倾斜导致轴系卡滞。另外,注油通道的设计需要保证润滑油可以直接到达轴与衬套的配合面,通道拐角处做圆弧过渡,避免润滑油流动阻力过大,保证润滑效果。这套组件的结构设计没有采用复杂的非标零件,大部分连接件都采用标准件,既降低了制造成本,也方便后期维护更换,非常适合通用机床的传动部件设计逻辑,在同类中小型金属切削机床的进给传动、手动操作机构设计中都有很高的参考价值。
