带转弯段长距离辊筒输送线结构

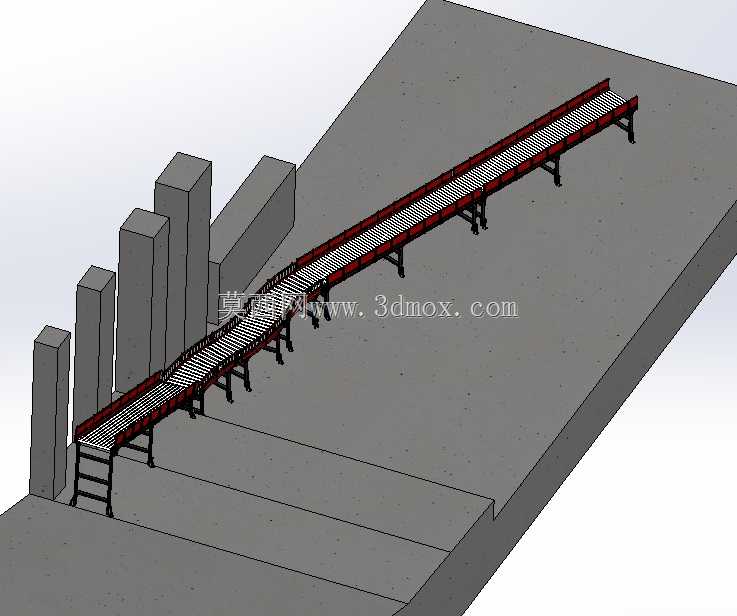

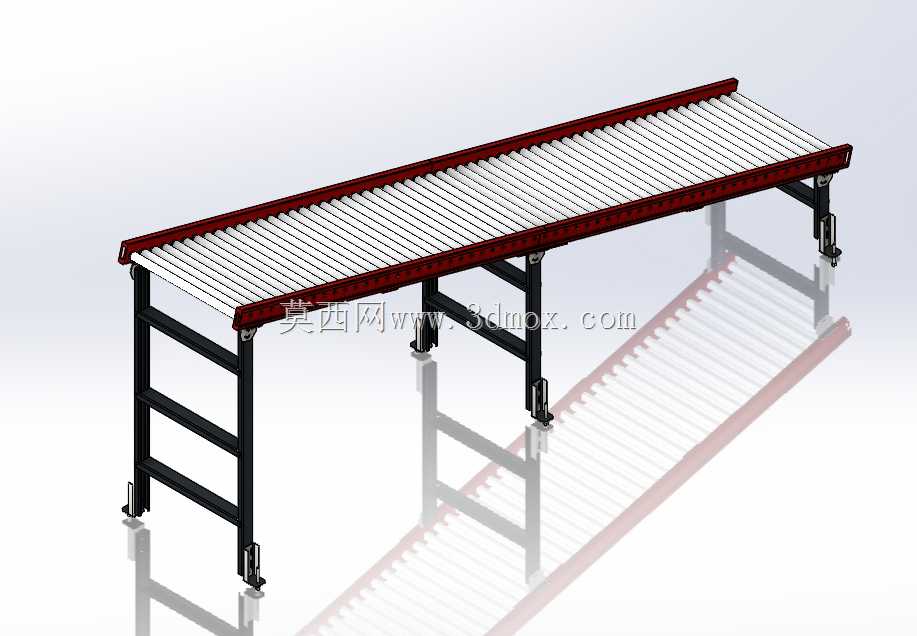

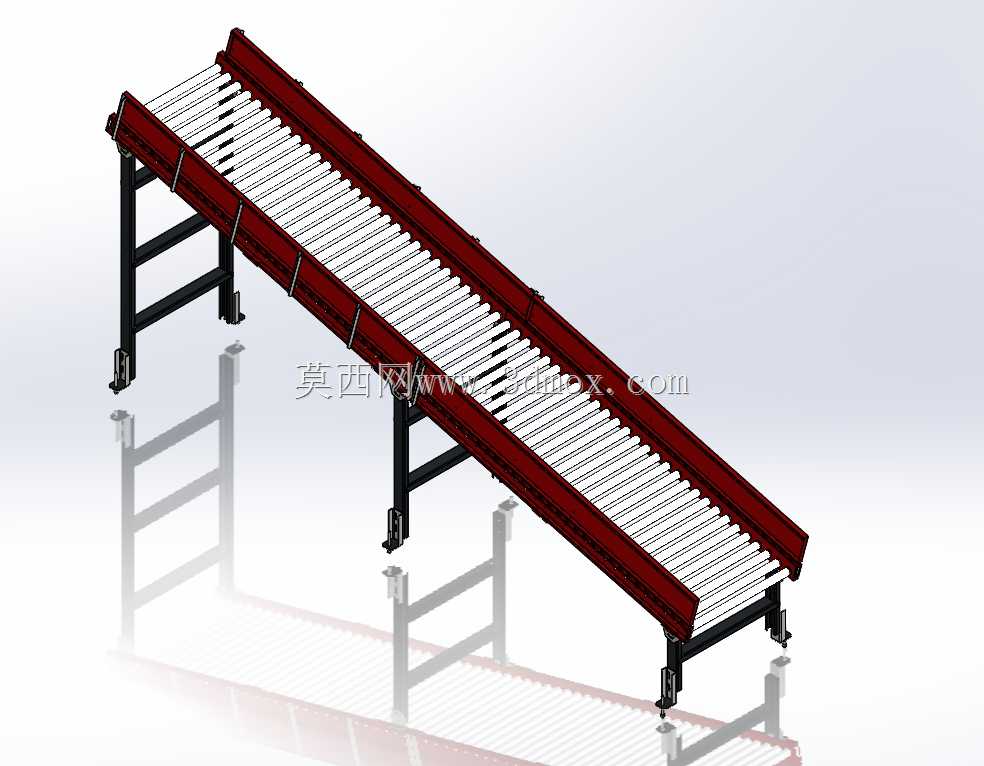

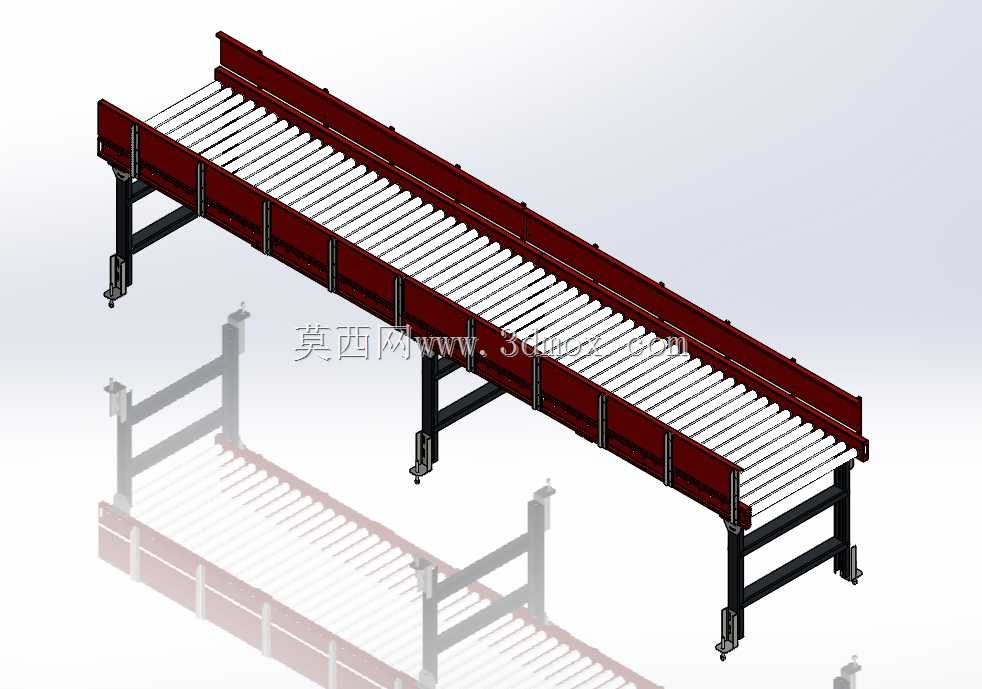

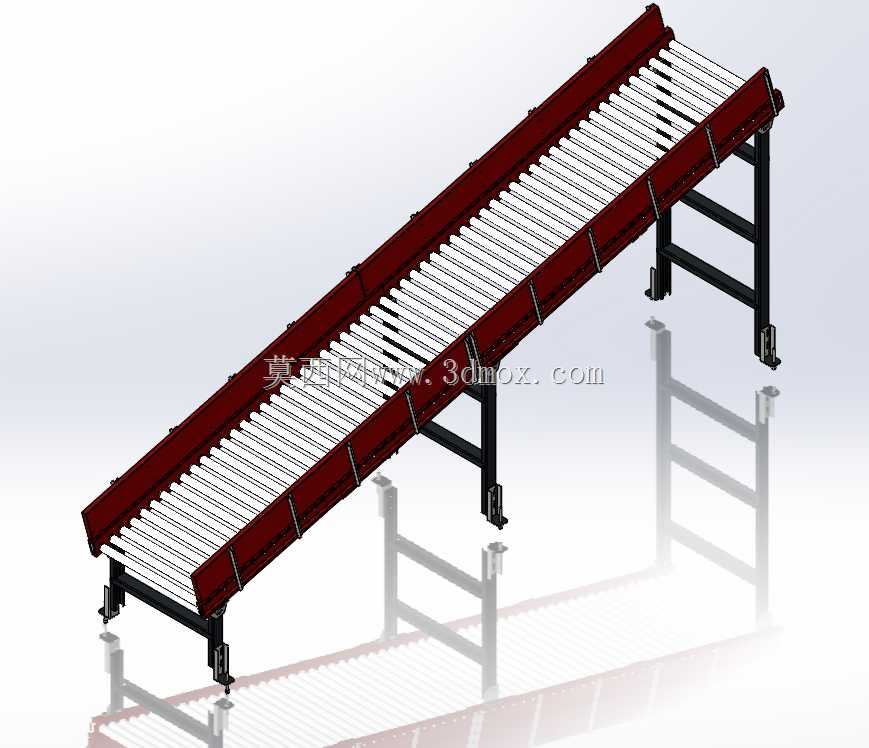

　　这套辊筒输送结构的设计，最初是针对车间内立柱密集的受限空间做的适配方案，很多老厂房改造或者现有生产区域扩容的时候，没法直接打通直线输送通道，现场会有突出的结构立柱、墙体转角这类障碍物，常规的直线输送机没法直接跨区域布设，所以在方案阶段就把转弯段和直线段做了一体化的衔接设计，不需要额外在转角位置加装独立的转角转运机构，减少了中间的转运节点，也就降低了物料在转角位置卡滞、掉落的风险。从结构组成来看，整套设备分为进料端直线段、弧形转弯段、长距离出料直线段三个部分，架体全部采用型钢焊接后做表面喷涂处理，支腿部分设计了可调节的脚杯结构，安装的时候可以根据现场地面的平整度做高度微调，保证整个输送面的水平度偏差控制在合理范围内，

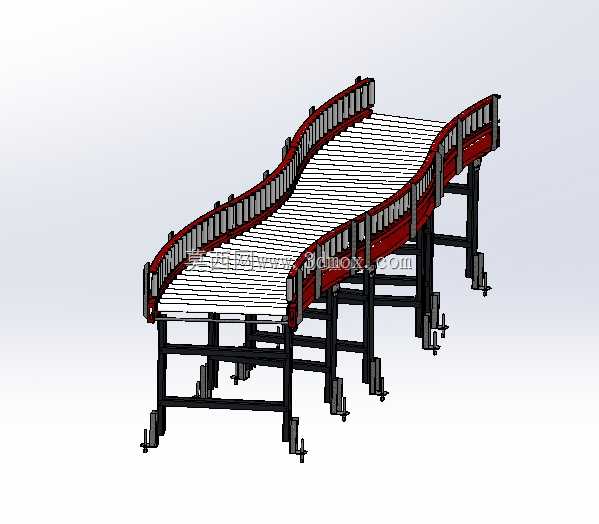

　　避免物料因为输送面倾斜出现跑偏、滑料的问题。辊筒部分采用统一规格的无动力辊筒排布，辊筒间距根据常规输送的包装箱、工装板尺寸做了匹配，保证最小尺寸的输送件也能同时接触到至少三根辊筒，不会出现卡入辊筒间隙的情况，转弯段的辊筒做了锥度适配，按照转弯半径的不同调整每根辊筒的锥度参数，保证物料在转弯过程中能够顺着弧形轨迹平稳移动，不会因为内外圈线速度差出现物料堆积或者甩出输送面的情况。在安装边界的考量上，这套输送结构的转弯段内弧半径是根据现场立柱的排布间距确定的，架体侧边和现场结构立柱之间预留了足够的检修间隙，方便后期对辊筒、架体连接部位做维护保养，支腿的排布间距经过载荷校核，在满负载输送的情况下，架体的挠度变形量控制在允许范围内，

　　不会因为长期承重出现架体下弯、辊筒卡转的问题。实际应用场景里，这类输送结构可以用在成品包装线的末端转运、仓储区域的物料分拣输送、生产工序之间的工件流转环节，既可以搭配无动力模式依靠人力推送物料，也可以在辊筒端部加装链轮或者多楔带轮，改造为动力输送模式，适配不同的输送节拍需求。设计过程中没有采用复杂的定制化异形构件，大部分架体连接件、辊筒安装座都采用通用标准件，一方面降低了加工制造成本，另一方面后期维护更换配件的时候不需要单独定制加工，减少了设备停机维护的时间。输送面的高度可以根据对接的生产设备、工作台高度做适配调整，不需要改动主体架体结构，只需要调整支腿的伸缩长度就可以完成高度适配，能够适配不同现场的安装对接需求。

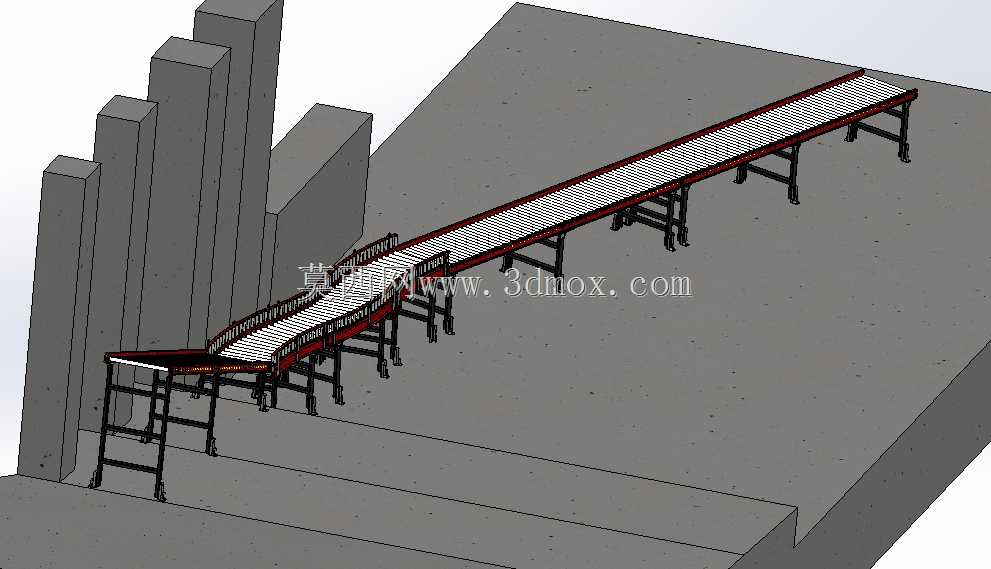

　　转弯段的护边高度做了针对性设计，比直线段的护边高出一定尺寸，避免物料在转弯离心力作用下从侧边滑落，护边采用折弯钢板制作，表面做光滑处理，不会刮伤输送物料的外包装。整套结构的排布完全贴合现场的障碍物轮廓，在有限的空间内实现了长距离的物料输送路径规划，不需要对现有厂房结构做拆改，大幅降低了现场施工的成本和周期，对于空间受限的生产、仓储场景来说，这类一体化转弯输送结构的适配性远高于分段拼接的输送设备，因为分段拼接的设备在转角位置容易出现对接缝隙过大、高度差超标的问题，而一体化设计的结构在出厂前就可以完成整体预组装调试，现场只需要固定支腿、调平水平就可以投入使用，安装效率更高，运行稳定性也更有保障。在载荷适配方面，单段架体的承重能力按照常规的箱装物料、轻型工装板的输送载荷做了冗余设计，日常输送单重几十公斤的工件完全不会出现结构变形的问题，如果需要输送更重的工件，只需要加密支腿排布、更换更大承重规格的辊筒就可以完成升级，不需要重新设计整体架体结构，拓展性较强。
