角式手轮调节自动泄压安全阀结构

　　在承压流体输送系统的设计选型环节，过压保护元件的可靠性直接决定整套管路与配套设备的运行安全，这款角式结构的自动泄压安全阀，主要适配中低压流体管路的超压泄放场景，常见于小型压力容器出口、液压站回油支路、压缩空气分配管路、民用供水增压系统等工况，当管路内部介质压力超过设定阈值时，阀门会自动开启泄放多余压力，待压力回落至安全区间后自动复位密封，避免管路超压爆裂、密封件失效、设备过载损坏等故障发生。

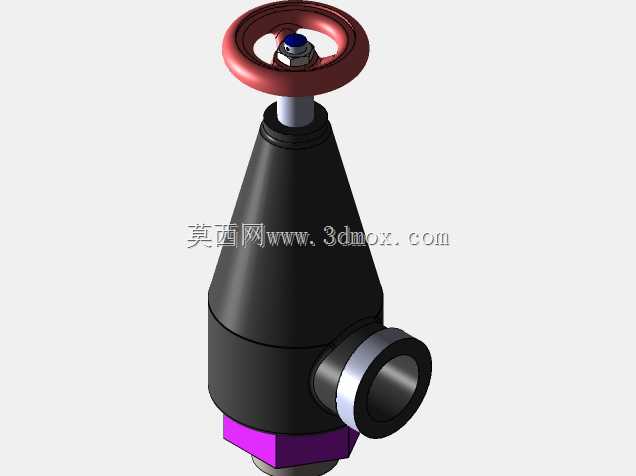

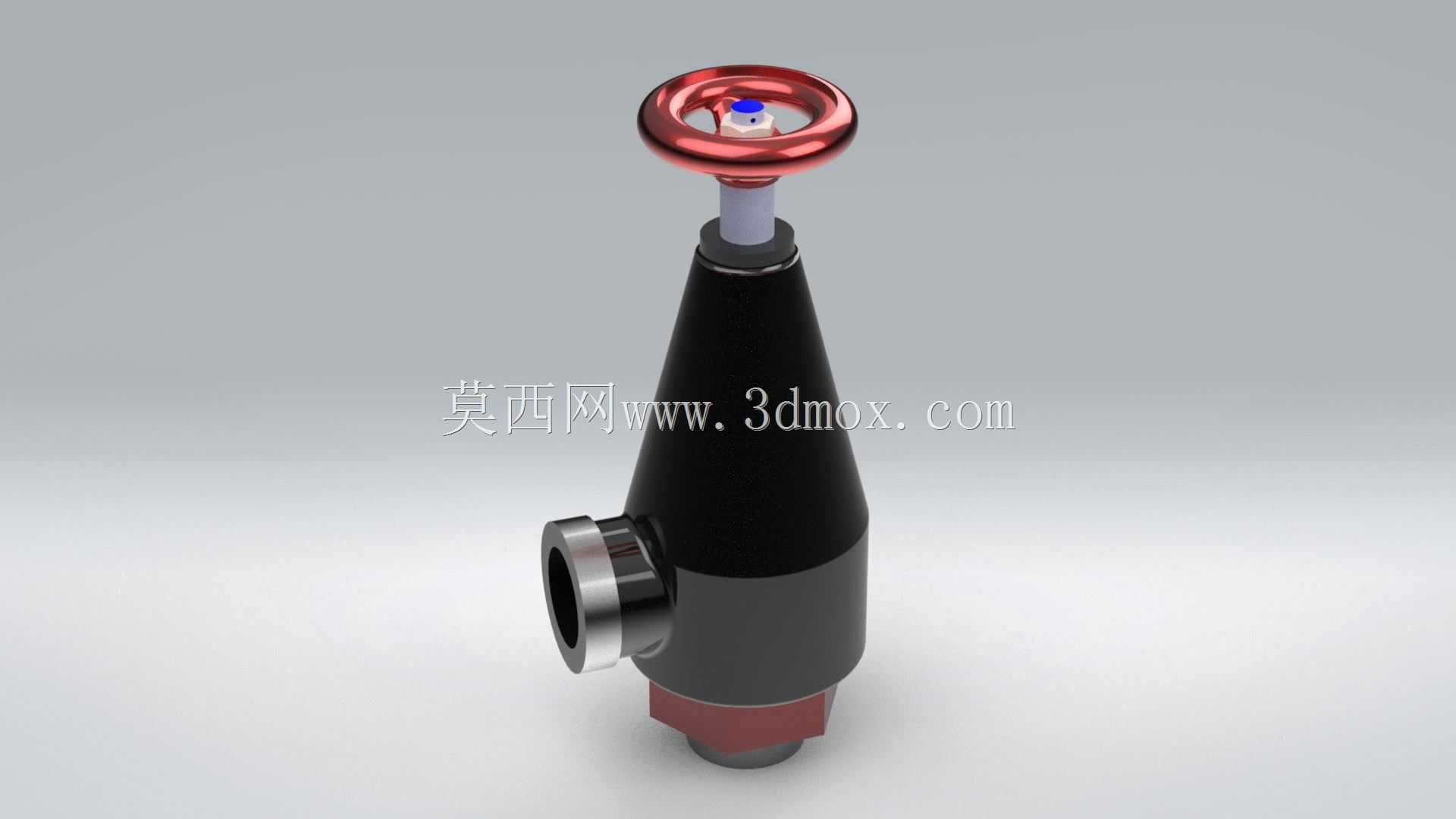

　　从结构设计逻辑来看，这款阀门采用角式进出流道布局，侧向设置水平介质入口，底部为垂直泄压出口，相比直通式安全阀，角式结构能够在管路转角位置直接安装，无需额外配置90度弯头转接，既减少了管路连接点的泄漏风险，也能压缩安装所需的空间占用，适配布局紧凑的集成式流体系统。顶部设置红色手轮调节机构，手轮采用环形镂空设计，操作时手指可卡入环内施力，即便戴劳保手套操作也不易打滑，手轮下方设置压力调节锁紧结构，可根据系统额定工作压力调整弹簧预紧力，以此设定阀门的开启泄放压力阈值，调节完成后可锁定位置，避免运行过程中受振动、误触导致压力设定值偏移。

　　阀体主体采用上窄下宽的锥形过渡结构，这种结构并非单纯的外形设计，而是经过流道仿真优化的结果：锥形内腔能够让介质从侧向入口进入后，顺着锥面平滑导向泄压出口，减少介质流动过程中的涡流阻力，降低泄放时的流道噪声，同时锥面结构的力学性能更优，在承受内部介质压力时，应力分布更均匀，相比等径柱形阀体，相同壁厚下可承受更高的介质压力，也能减少阀体铸造或机加工过程中的材料用量。入口端设置带金属密封面的外螺纹连接结构，密封面做了高光精加工处理，与管路对接时无需额外加装密封垫片即可实现可靠密封，也可根据工况需求搭配聚四氟乙烯密封垫适配腐蚀性介质场景；底部泄压出口采用外螺纹连接形式，可直接对接泄压引流管路，将泄放的介质引导至安全收集区域，避免高压介质直接喷溅伤及周边操作人员或设备。

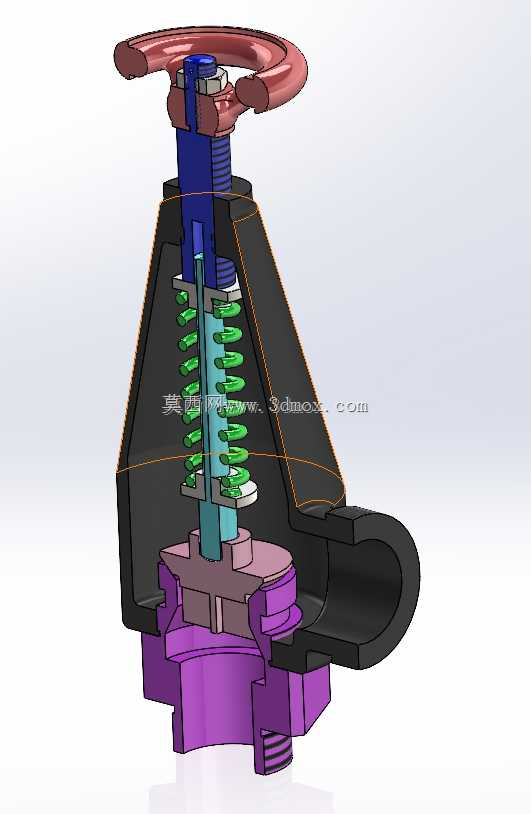

　　从安装边界尺寸来看，这款阀门的手轮外径为整体最大径向尺寸，安装时需要在手轮周边预留不小于50mm的操作空间，满足日常压力调校、手动泄放测试的操作需求；阀体总高度从底部安装端面到手轮顶端的尺寸适配常规DN15-DN25通径管路的安装间距，侧向入口的中心到底部安装端面的垂直距离经过标准化设计，可直接替换同通径参数的常规角式安全阀，无需改动原有管路的开孔与焊接位置。内部泄压阀芯采用锥面密封结构，密封副配对经过研磨处理，正常闭合状态下的泄漏量满足工业级密封要求，弹簧组件采用耐疲劳弹簧钢材质，经过长时间压缩循环测试也不会出现弹力衰减，保证阀门长期运行过程中开启压力的稳定性。

　　在实际工程应用中，这类安全阀的选型需要重点匹配三个核心参数：一是管路的额定工作压力，确保阀门的开启压力比系统最高工作压力高5%-10%，既不会因为系统正常压力波动出现误泄放，也能在超压时及时开启；二是管路的介质属性，若用于腐蚀性介质、高温介质场景，需要对应更换阀体、密封件、弹簧的材质；三是泄放流量需求，要保证阀门的全开泄放流量大于系统可能出现的最大超压流量，避免超压时泄放能力不足导致压力持续升高。这款模型的结构完整还原了手轮调节机构、弹簧腔、流道、密封副、连接接口的全部细节，可用于流体系统的装配干涉检查、管路布局仿真、操作维护培训课件制作，也可作为同类型阀门改型设计的结构参考，建模过程中对各个配合面的公差、安装间隙都做了还原，导入三维装配环境后可直接模拟手轮旋转调节、阀芯升降泄放的动作过程，帮助设计人员快速验证结构合理性。
