手动杠杆式法兰连接蝶阀结构设计

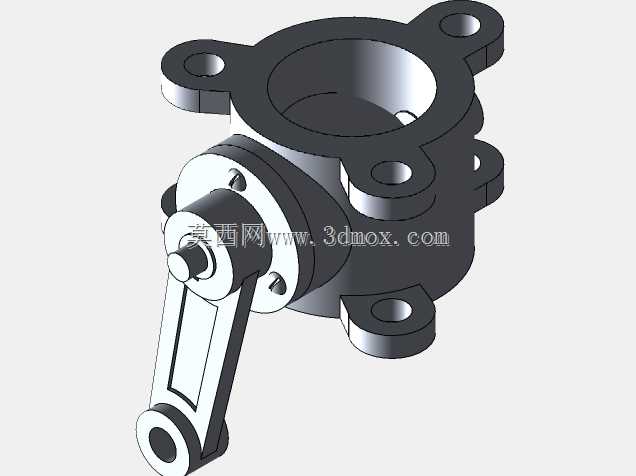

　　在市政给排水、暖通空调循环水、化工低压流体输送、食品级物料输送等管路系统中，蝶阀是应用占比极高的截断与调节类部件，这款手动杠杆驱动的蝶阀结构，针对中小通径低压管路的频繁操作场景做了针对性的结构优化，区别于蜗轮驱动、气动驱动的同类型产品，手动杠杆结构无需额外动力源，操作人员可直接通过扳动手柄完成阀板的90度回转，实现管路的通断与开度调节，在现场无气源、无电控配套的检修段、分支管路、终端设备接驳点位适配性极强。从结构设计逻辑来看，阀体采用一体式铸造结构，三个周向均布的法兰安装耳带通孔设计，安装时无需额外配对法兰的对中工装，直接通过螺栓穿过耳孔与管路端法兰锁紧即可，安装耳的厚度做了加厚处理，可承受PN16等级的管路压力，

　　不会在螺栓锁紧时出现耳片变形、密封面错位的问题。阀腔内部的流道做了全通径圆弧过渡处理，没有突兀的结构凸台，流体经过时的压损远小于同通径的截止阀、闸阀，对于含少量固体颗粒的污水、浆料类介质，也不易出现积料卡滞的问题。阀板与阀杆采用扁方连接结构，取消了传统的销钉连接设计，避免销钉受剪切力断裂导致阀板脱落的故障，阀杆与阀体的密封部位采用双O型圈叠加密封结构，上下两道密封分别承受介质侧压力与外部防尘，长期使用出现渗漏时，可在不拆阀体的情况下直接压紧填料压盖完成密封补偿，大幅降低现场维护的工作量。驱动端的杠杆手柄做了加长力臂设计，操作人员无需借助加力杆，单手即可完成额定压力下的阀门启闭，手柄末端的定位孔可配合现场的锁具，实现阀门开度的锁定，

　　避免无关人员误操作引发的管路故障。从安装边界来看，这款蝶阀的结构长度远短于同通径的闸阀、球阀，轴向安装尺寸紧凑，在管路排布空间局促的设备夹层、管井内部，可大幅节省安装空间，阀体的外部轮廓没有突出的尖锐结构，安装时不会与周边的管路支架、保温层发生干涉，法兰安装耳的孔位按照通用管路法兰标准做了等距设计，可直接替换同通径的对夹式蝶阀，无需重新调整管路的预留间距。在实际选型应用中，这款结构的蝶阀适配0-120摄氏度的非强腐蚀流体工况，阀板密封面可根据介质特性更换橡胶、四氟等不同材质的密封圈，阀体材质可选铸铁、铸钢、304不锈钢等不同牌号，满足不同行业的介质兼容要求。建模过程中对所有运动部件做了干涉检查，手柄在全行程回转过程中不会与阀体、

　　安装螺栓发生碰撞，阀板的回转角度与手柄的转动角度完全对应，可通过手柄的指向位置直接判断阀板的开度状态，无需额外的开度指示装置，结构简洁可靠，没有冗余的传动部件，故障点远少于多齿轮减速的驱动结构，适合在对可靠性要求高、维护条件有限的现场工况使用。针对管路安装时的对中需求，阀体的密封止口做了0.2mm的定位凸台，与管路法兰的止口配合后可自动完成同轴度定位，避免安装时阀板偏心导致的密封不严、开关卡滞问题，阀杆的上下支撑部位采用铜套镶嵌设计，相比直接在阀体上加工支撑孔，耐磨性能提升三倍以上，长期频繁开关也不会出现阀杆晃动、密封偏磨的问题。
