精小型角行程电动阀门执行机构结构

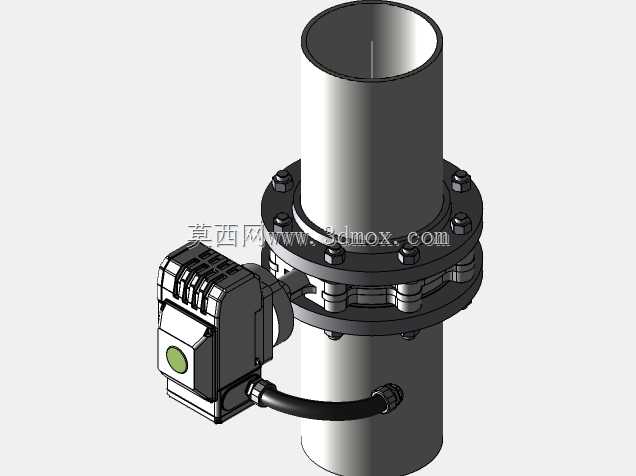

　　在流程工业的管线控制场景里，这类电动执行机构常配套球阀、蝶阀等90度回转类阀门使用，替代人工完成阀门的启闭与开度调节动作，适配给排水、暖通空调、化工轻纺、市政管廊等多个领域的自控回路需求。从结构设计逻辑来看，该执行器采用一体化压铸铝壳体，外部做了硬质阳极氧化封层处理，兼顾壳体强度与户外使用的防腐蚀能力，壳体接缝处预留了密封胶条安装槽，可满足常规工业现场的防尘防水要求，无需额外加装外置防护壳即可直接安装在室外管架上。

　　设计阶段首先考虑的是安装适配性，输出端采用标准ISO5211连接法兰尺寸，配套多规格内孔驱动轴套，可直接对接不同通径阀门的阀杆，无需额外加工过渡连接套，安装时只需对准阀杆方榫插入，拧紧法兰连接螺栓即可完成机械装配，大幅降低现场安装的工时成本。壳体侧面预留的手动操作旋钮，是为了应对现场断电或者调试阶段的手动操作需求，旋钮采用内凹式防误触设计，平时隐藏在橡胶防护盖下，需要操作时掀开防护盖即可扳动旋钮带动输出轴转动，手动操作的扭矩经过减速机构放大，单人即可完成大口径阀门的手动启闭，无需借助额外加力杆。

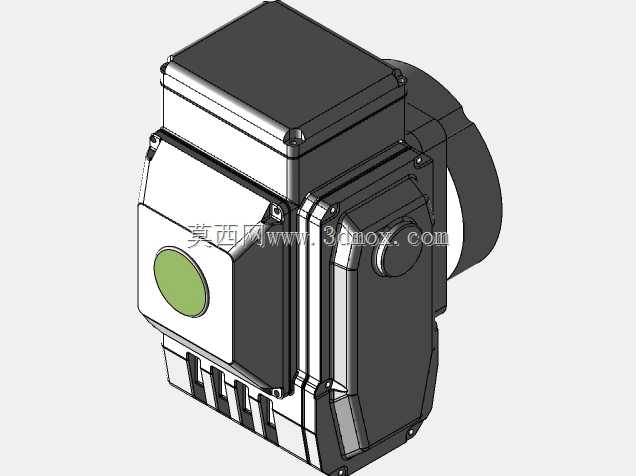

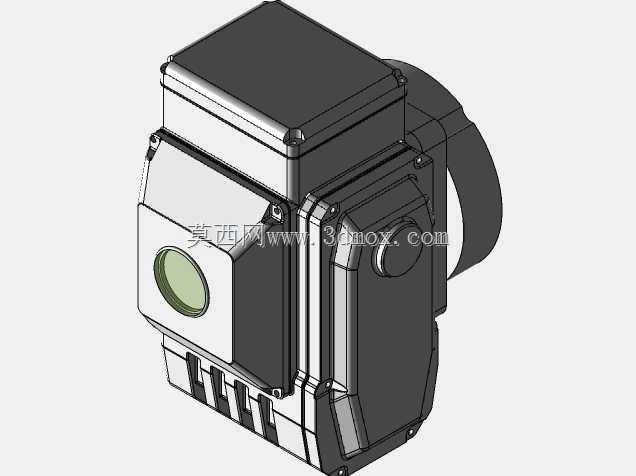

　　正面的状态指示盖采用透明PC材质，内部集成了开度指示刻度盘，可直观显示当前阀门的开度位置，0度对应全关、90度对应全开，中间刻度可对应不同调节开度，现场巡检人员无需打开壳体或者外接显示设备，就能快速判断阀门的工作状态。壳体上部的电气接线腔采用独立隔腔设计，与下部的减速机构、电机腔完全分隔，接线时只需打开上部接线腔盖即可完成电源、控制信号的接线，不会触碰内部的机械传动部件，避免接线过程中带入杂物影响齿轮传动寿命，接线腔内部预留了多个电缆格兰头安装孔，可适配不同线径的动力电缆与控制电缆，满足不同现场的布线需求。

　　从内部传动结构来看，该执行器采用蜗轮蜗杆减速结构，将伺服电机的高转速低扭矩输出转化为低转速高扭矩的回转输出，传动过程具备自锁特性，当阀门到达指定开度或者断电时，蜗轮蜗杆的自锁特性可防止阀杆受介质压力反冲发生位置偏移，无需额外加装机械锁止机构即可保持开度稳定。电机采用过热保护设计，内置热敏电阻，当电机连续工作温度超过阈值时会自动切断电源，避免电机长时间堵转烧毁，提升设备在复杂工况下的运行可靠性。

　　安装边界方面，该规格执行器的整体外轮廓尺寸适配DN50到DN200通径的角行程阀门，输出扭矩覆盖50Nm到200Nm区间，安装时需预留至少150mm的上部操作空间，方便后期打开接线腔盖进行接线维护，侧面手动操作位置需预留至少100mm的操作空间，保证手动操作时扳手有足够的回转空间，执行器与阀门连接后整体重心落在阀门法兰中心线上，不会对阀杆产生额外的偏载力矩，可适配水平安装、垂直安装等多种管线走向，无需额外加装支撑支架。

　　在功能特性上，该执行器支持开关量两位控制与模拟量调节控制两种模式，开关型可接收开关量信号完成全关全开动作，调节型可接收4-20mA标准模拟信号完成0-90度任意开度的精准调节，定位精度可达±1%，可满足需要精准调节介质流量的工况需求。内部的限位机构采用凸轮触发式微动开关，可精准调整全开全关的限位位置，调整时只需打开侧盖转动凸轮即可设定限位点，调整过程简单直观，无需复杂的参数设置。

　　实际现场应用中，这类执行器可直接接入PLC或者DCS控制系统，实现管线的远程自动控制，无需人工到现场操作阀门，尤其适合安装在高空管廊、有毒有害介质管线、高温低温等人员不便到达的位置，大幅提升管线控制的自动化水平，降低现场操作人员的劳动强度。设计建模过程中，对所有的安装孔位、配合尺寸都做了公差配合校验，壳体的壁厚经过强度仿真验证，可承受1000N的外部冲击载荷不会发生变形，内部齿轮的模数、齿宽经过扭矩校核，可在额定扭矩下长期运行不会发生齿面磨损或者断齿问题，所有的转动部位都预留了润滑脂存储腔，出厂时填充长效润滑脂，可保证5年以上无需补充润滑，降低后期维护成本。
