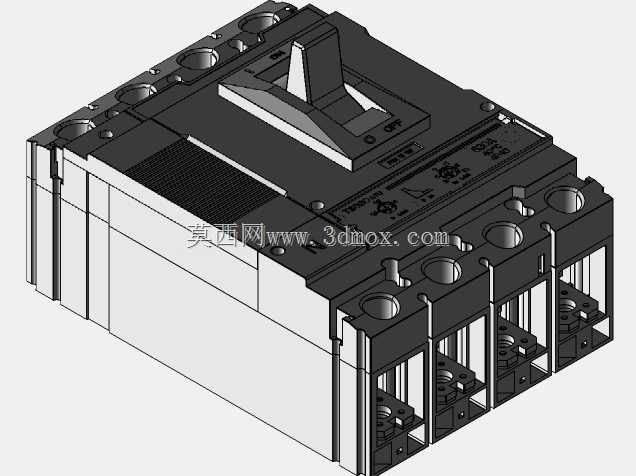

四级配电塑壳断路器结构设计方案

　　在工业低压配电系统的终端配电、二级配电层级，塑壳断路器是承担回路保护、负载分合的核心器件，这款四级结构的塑壳断路器，主要面向三相四线制配电场景设计，可同时对三根相线与中性线进行分断与保护，适配厂房动力配电、商用建筑总进线、数据中心末端配电等需要中性线同步分断的应用场景，避免中性线带电带来的检修安全隐患。从实际使用功能来看，该器件可实现回路的过载长延时保护、短路瞬时保护，部分配置下可附加剩余电流保护模块，当回路中出现过载电流、短路故障时，内部脱扣机构会快速触发，带动操作手柄动作，在毫秒级时间内分断故障回路，避免故障电流烧毁后端用电设备、引发线路起火等安全事故，日常运维中也可通过操作手柄手动分合回路，作为线路检修时的明显断开点使用。

　　从结构设计思路来看，整体采用模块化拼接的壳体结构，外壳选用高强度阻燃热固性塑料压制而成，可承受分断短路电流时产生的高温与电弧冲击，避免壳体击穿引发的相间短路；操作机构采用五连杆脱扣结构，设计时通过反复调整连杆铰接点的位置，保证脱扣动作的快速性与可靠性，同时实现手柄位置与触头状态的可靠对应，避免出现触头熔焊时手柄误指示合闸位置的问题；四级触头系统独立排布，每极都设置独立的灭弧室，灭弧室内采用多片栅格结构，可将分断时产生的长电弧切割为多段短电弧，快速提升电弧电压实现熄弧，避免电弧外喷引发的安全问题；进线端与出线端均采用螺栓压紧式接线端子，适配不同线径的铜芯电缆接入，端子周边设计有防触电护罩，避免运维人员误触带电部位。

　　从安装边界与外形尺寸来看，该款断路器采用标准导轨加螺栓固定的安装方式，可适配行业通用的低压配电柜安装梁尺寸，安装孔位间距符合主流塑壳断路器的安装尺寸规范，替换同电流等级的旧款器件时无需重新调整柜内安装梁的开孔位置；整体外形为规整的长方体结构，四级排布的极间间距满足电气安全间隙要求，相与相之间的绝缘隔板直接集成在壳体上，无需额外加装绝缘隔离件；接线端子的接线空间预留充足，可容纳大线径电缆的弯折接入，端子压紧螺栓的操作方向正对柜前操作面，接线作业时无需额外调整操作角度；操作手柄的突出高度符合柜内操作的安全距离要求，安装在配电柜内时，手柄位置可与柜面的操作开孔对齐，无需额外加装操作延长杆，柜外即可直接进行分合闸操作。在建模细节处理上，

　　所有壳体的拼接止口、卡扣结构都按照实际开模的拔模角度进行还原，内部脱扣机构的铰接轴、弹簧安装位都做了精确的尺寸匹配，灭弧栅片的排布间距、触头的开距超程参数都参考实际产品的设计参数设置，可直接用于配电柜体的布局干涉检查、配电系统的三维可视化展示，也可作为低压电器结构设计的参考案例，帮助设计人员理解塑壳断路器的内部结构排布逻辑，在进行柜内布局设计时，可直接导入该模型核对安装空间、接线空间是否满足要求，避免实际安装时出现器件与柜内其他部件干涉、接线空间不足无法操作的问题。
