潜伏式AGV车体承载结构三维设计

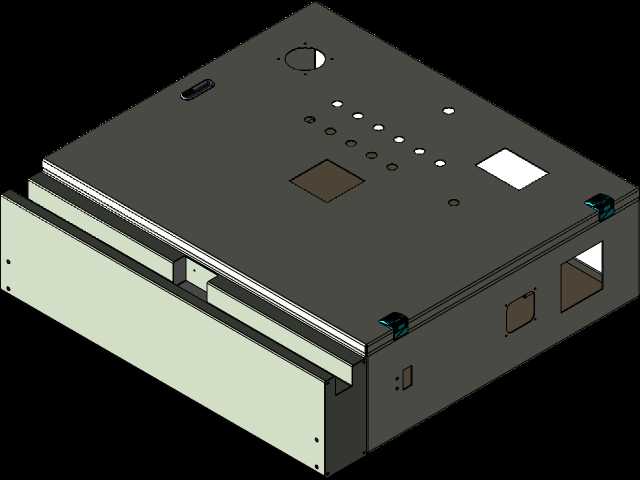

　　本次呈现的潜伏式AGV车体结构，核心面向生产车间线边物料转运、智能仓储库区托盘接驳场景设计，区别于普通牵引式AGV，该结构可直接潜入物料架、托盘底部完成顶升驮运，无需额外挂载牵引挂钩，适配多数标准尺寸工装托盘与车间周转料架的底部净空要求。从结构布局来看，车体采用分层式钣金框架设计，上层盖板预留多组传感器安装位，包括顶部的导航传感器开孔、侧边的防撞触边安装槽、四角的安全激光雷达避让缺口，同时预留了状态指示灯阵列开孔，可直接嵌入运行状态、故障报警、电量提示的灯组模块，无需额外在车体外部加装支架，避免运行过程中与周边货架、料箱产生剐蹭。上层盖板中部预留的方形安装位，可适配不同规格的顶升机构，包括电动丝杆顶升、凸轮顶升两种主流结构，

　　安装孔位采用通用化间距设计，无需二次加工盖板即可完成顶升模块的快速换装，适配不同载重等级的转运需求。车体侧围采用一体化折弯钣金结构，下部预留电池仓抽拉口，可直接将磷酸铁锂电池包从侧方推入仓体，仓体内侧设计有导向滑轨与快插接头定位槽，更换电池时无需拆解车体其他结构，单人即可在1分钟内完成电池换电操作，适配多班次连续生产的车间使用场景。侧围上预留的多组方形开孔为驱动轮、从动轮的维护窗口，日常检查轮组磨损、清理缠绕的杂物时，仅需拆下窗口盖板即可操作，无需将整车抬升或拆解上层盖板，大幅降低日常维护的工作量。从安装边界来看，车体整体高度控制在潜伏作业要求的净空范围内，可适配底部净空不低于300mm的各类标准托盘与周转料架，

　　车体长宽尺寸适配车间1米宽主通道的转弯要求，最小转弯半径可覆盖多数生产车间的通道转弯节点，无需对现有车间通道进行拓宽改造。驱动单元采用差速驱动布局，两个驱动轮对称布置在车体中部两侧，前后端各设置两个万向从动轮，保证车体在启停、转弯过程中的稳定性，即使在地面存在5mm以内高度差的车间环氧地坪上，也能保证四轮同时着地，不会出现顶升后车体倾斜、物料滑落的问题。车体内部框架采用型材焊接加钣金蒙皮的组合结构，框架主梁的壁厚经过载重校核，可满足额定500kg负载下的挠度要求，满载运行时车体中部的形变量控制在1mm以内，不会因长期负载出现框架变形、盖板错位的问题。电气元件的安装位全部预留在线槽内侧，整车布线可沿着框架内侧的专用线槽排布，

　　避免线缆与运动部件产生干涉，同时线槽预留有扎带固定孔，布线完成后可通过扎带快速固定，减少线缆晃动造成的接插件松动问题。车体前后端的防撞触边安装槽采用通长设计，可覆盖车体整个端面的碰撞检测范围，一旦触边受到挤压，整车会立即切断动力输出并触发报警，保证车间内人机混行场景下的作业安全。顶部导航传感器的安装位设计有微调结构，可根据不同导航方式（磁条、二维码、激光SLAM）的传感器安装要求，调整传感器的高度与水平角度，无需重新加工安装支架，缩短不同场景下的改装周期。顶升机构的安装面设计有定位销孔，安装时可通过定位销快速完成顶升模块的对位，避免安装偏差造成顶升过程中托盘受力不均、偏载卡滞的问题。电池仓内部设计有缓冲垫，可吸收AGV运行过程中产生的振动，避免电池包因长期振动出现接插件松动、电芯损伤的问题。侧围的所有盖板接缝处都设计有翻边防水结构，可防止车间地面清洁时的溅水进入车体内部，适配车间日常清洁的环境要求。整车的所有外露安装孔都采用沉孔设计，安装螺丝后螺丝头不会突出盖板表面，避免运行过程中螺丝头剐蹭托盘底部、勾挂线缆杂物。从动轮的安装位设计有高度调节结构，可根据地面的实际平整度调整每个从动轮的高度，保证四个从动轮都能均匀受力，避免个别轮组悬空造成车体运行晃动、导航偏移的问题。
