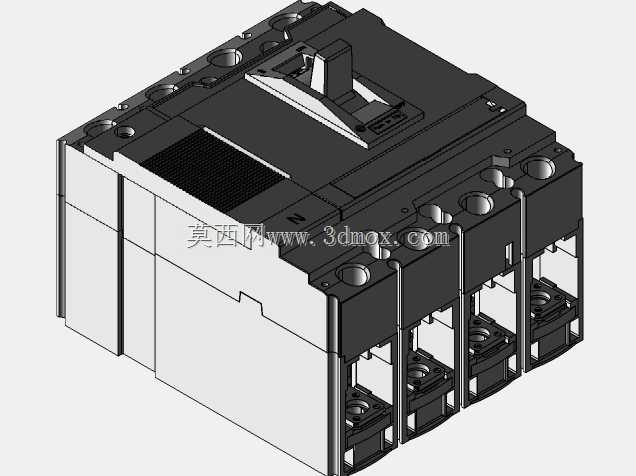

四极塑壳断路器TD160结构设计

　　这款四极塑壳断路器主要应用于低压配电系统的末端配电与支路保护场景，常见于工业厂房配电柜、商业建筑配电竖井、数据中心列头柜等场景，承担着配电线路的过载、短路、欠电压保护职能，同时可作为线路的不频繁转换接通分断装置使用，四极结构可同时对三相相线与中性线进行分断控制，适用于带中性线的三相四线配电回路，能避免中性线带电带来的检修安全隐患，在TT接地系统的配电回路中应用尤为广泛。

　　从结构设计来看，整体采用模块化拼接的壳体结构，外壳采用高强度阻燃热固性塑料压制而成，具备良好的绝缘性能与抗冲击能力，可耐受分断短路电流时产生的电弧冲击与内部压力，避免壳体破裂引发的安全事故。操作机构采用传统的四连杆快速分合结构，手柄操作位置有明确的合、分、脱扣三个状态指示，操作力经过优化设计，既保证分合闸的可靠到位，又不会出现操作力过大难以扳动的问题，同时具备防误操作的联锁结构，脱扣状态下无法直接强行合闸，必须先将手柄扳至分闸位置复位后才能进行合闸操作，避免带故障强行合闸引发的设备损坏。

　　进出线端采用统一的板前接线端子结构，端子带有清晰的相序标识，接线端子的压紧螺丝采用高强度不锈钢材质，可适配不同线径的铜芯电缆连接，端子处设计有防触电的绝缘挡板，接线完成后可覆盖带电部位，降低检修时的触电风险。内部的灭弧室采用栅片式灭弧结构，多片金属灭弧栅片按固定间距排列，可在分断大电流时快速切割、冷却电弧，将电弧快速熄灭，避免电弧持续灼烧触头导致触头熔焊，同时灭弧室上方设计有定向的排气通道，可将分断时产生的高温电离气体按指定方向排出，不会对周边相邻的电气元件造成影响。

　　安装边界上，整体采用标准导轨兼容的安装结构，既可以通过底部的安装孔使用螺丝直接固定在配电柜的安装梁上，也可适配标准35mmDIN导轨进行快速卡装，安装孔位的间距符合低压电器的通用安装尺寸规范，可直接替换同电流等级的其他同类型塑壳断路器，无需对配电柜安装板进行额外的打孔修改。整体外形的宽度、高度、深度尺寸经过紧凑化设计，在保证内部绝缘间隙与爬电距离符合低压电器安全标准的前提下，尽可能压缩了整体体积，可有效节省配电柜内的安装空间，多台断路器并排安装时，相邻设备之间预留有足够的散热间隙，不会因为长期满负荷运行导致热量积聚影响设备使用寿命。

　　脱扣器部分采用热磁式脱扣结构，热脱扣元件为双金属片结构，可根据回路的过载电流大小产生不同程度的弯曲变形，当过载电流持续时间超过允许值时，双金属片弯曲推动脱扣机构动作分断电路，反时限保护特性符合低压配电保护的标准要求，可躲过线路启动时的短时冲击电流，避免误动作；磁脱扣部分为电磁脱扣结构，当回路出现短路大电流时，电磁机构瞬间吸合推动脱扣机构动作，分断时间可控制在毫秒级，快速切断短路故障电流，避免故障电流对后端的用电设备造成损坏。

　　在细节设计上，壳体的拼接处采用多重迷宫式密封结构，可阻挡外界的粉尘进入设备内部，适配多粉尘的工业车间使用场景，同时壳体表面做了哑光抗老化处理，长期在配电房的温热环境下使用不会出现壳体变色、材质变脆的问题。操作手柄的位置突出于壳体表面，手柄表面做了防滑纹理设计，佩戴绝缘手套操作时也能稳定施力，不会出现打滑的情况。设备的所有带电部件都被封闭在壳体内部，除接线端子外无外露带电部位，防护等级可达到IP20，可防止手指误触内部带电部件，满足低压配电设备的安全防护要求。
